Dynamic Link Manager EX Software ユーザーズガイド（AIX^®用）

4.5.4 HBAの交換

LUに対して複数の稼働状態のパスがある場合，交換するHBAを経由するパスだけを閉塞状態にして，そのほかのパスを使用してアクセスを続けることで，アプリケーションを運用したままHBAを交換できます。

HBAの交換手順を次に示します。
次のコマンドを実行して，交換しようとしているHBAに対応するfscsi番号を検索します。
# lsdev -C | grep fscsi

実行結果の例を次に示します。
fscsi0 使用可能 1H-08-02 FC SCSI I/O コントローラー・プロトコル・デバイス
fscsi1 使用可能 11-08-02 FC SCSI I/O コントローラー・プロトコル・デバイス

上記の実行結果の2行目を例にすると，「11-08-02」の「11」がバス番号，「08」がHBAアダプタ番号を表します。このHBAを交換する場合，対応するfscsi番号は「1」となります。
HDLM動作ODM設定ユティリティ（dlmodmset）を実行して，NPIVオプションの設定を確認します。
# /usr/DynamicLinkManager/bin/dlmodmset -o

実行結果の例を次に示します。
Lun Reset                                : off
Online(E) IO Block                       : on
NPIV Option                              : off
OS Error Log Output                      : off
「NPIV Option」の行を確認してください。
交換するHBAを経由するパスをOffline(C)状態にします。
手順2で確認したdlmodmsetユティリティのNPIVオプションの内容に応じて，次のコマンドを実行します。

NPIVオプションが「off」の場合
HBAアダプタ番号とバス番号を指定して，次のコマンドを実行します。この実行例は，HBAアダプタ番号「08」，バス番号「11」のHBAを経由するパスをOffline(C)状態にする場合の例です。
# /usr/DynamicLinkManager/bin/dlnkmgr offline -hba 08.11

NPIVオプションが「on」の場合
手順1で検索したfscsi番号を使用して，次のコマンドを実行します。この実行例は，fscsi番号「1」（fscsi1）を経由するパスをOffline(C)状態にする場合の例です。
# /usr/DynamicLinkManager/bin/dlnkmgr offline -hba 00.01
次のコマンドを実行して，交換するHBAに接続するパスを削除します。
交換するHBAのデバイス名（fscsiデバイス）を指定します。nはfscsiデバイスのインスタンス番号です。
# rmpath -p fscsin -d

手順1で検索したfscsi番号が「1」（fscsi1）の場合，次のようになります。
# rmpath -p fscsi1 -d

ストレージシステム側にLUNセキュリティを設定している場合は，交換後のHBAのWWNをLUNセキュリティに追加します。
次に示すコマンドを実行します。
# diag

注意事項

diagコマンド実行後の操作は使用しているAIXのマニュアルを参照してください。次の手順7から手順14はAIX V6.1 (Technology Level 02)の実行例です。
表示されたメニューから［Task Selection］を選択します。
Task Selection List画面が表示されます。

［Hot Plug Task］を選択します。
Hot Plug Task画面が表示されます。

［PCI Hot Plug Manager］を選択します。
PCIホット・プラグ・マネージャー画面が表示されます。

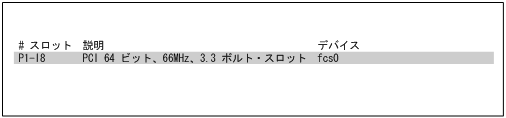

［PCIホット・プラグ・スロットをリスト］を選択し，HBAを交換するPCIスロットを確認します。

網掛けの部分がHBAを交換するPCIスロットです。

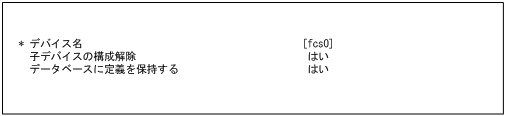

PCIホット・プラグ・マネージャー画面に戻り，［デバイスの構成解除］を選択し，デバイス名に交換するデバイスを入力します。
［子デバイスの構成解除］，および［データベースに定義を保持する］の項目は［はい］を選択してください。

PCIホット・プラグ・マネージャー画面に戻り，［PCIホット・プラグ・アダプタの交換／取り外し］を選択します。
交換するHBAを選択します。

入力フィールドで［交換］を選択します。

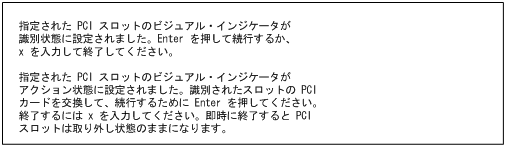

次のメッセージが表示されたらHBAを交換します。

HBAの交換が完了したら，ケーブルを接続して，Enterキーを入力します。
次のコマンドを実行して，デバイスを再構成します。
# cfgmgr -l fcsn

HBAを交換したPCIスロットのデバイス名（fcsデバイス）を指定して再構成します。nはfcsデバイスのインスタンス番号です。
ストレージシステム側にLUNセキュリティを設定している場合は，交換前のHBAのWWNをLUNセキュリティから削除します。
次のコマンドを実行して，パス情報を確認します。
# /usr/DynamicLinkManager/bin/dlnkmgr view -path

パス情報の詳細については，「6.7 view 情報を表示する」を参照してください。
注意事項

上記の手順に従わないで，次の条件をすべて満たす状態でHBAをすべて交換した場合^※，ホスト再起動後にボリュームグループが活動化できなくなります。

交換するHBAを経由するパスを持つhdiskで構成するボリュームグループを活動化したまま，ホストをシャットダウンした。

ボリュームグループを構成するhdiskのリザーブポリシーがPR_exclusiveに設定されている。

注※

一部のHBAを交換した場合は，ホスト再起動後にボリュームグループが活動化されて，交換後のHBAを経由するパスが追加されます。ただし，交換前のHBAを経由するパスが定義済み状態で残るため，必要に応じて削除してください。

ボリュームグループを活動化するためには，次の操作を実行してください。

rootvgを構成するボリュームグループの場合
ストレージシステムまたはほかのサーバから，該当するLUのリザーブを解除してください。

rootvg以外のボリュームグループの場合

ストレージシステム側にLUNセキュリティを設定している場合は，交換後のHBAのWWNをLUNセキュリティに追加します。

ホストを起動します。

次のコマンドを実行して，交換前のHBAを経由するHDLMデバイスを削除します。
# rmdev -dl hdisk名
nはHDLMデバイスのインスタンス番号です。

ストレージシステム側にLUNセキュリティを設定している場合は，交換前のHBAのWWNをLUNセキュリティから削除します。

次のコマンドを実行して，デバイスを再構成します。
# cfgmgr -l fcsn
HBAを交換したPCIスロットのデバイス名（fcsデバイス）を指定して再構成します。nはfcsデバイスのインスタンス番号です。

次のコマンドを実行して，パス情報を確認します。
# /usr/DynamicLinkManager/bin/dlnkmgr view -path
パス情報の詳細については，「6.7 view 情報を表示する」を参照してください。

HDLMパーシステントリザーブ解除ユティリティ（dlmpr）を実行して，該当するボリュームグループを構成するLUのリザーブを解除します。
# /usr/DynamicLinkManager/bin/dlmpr -c hdisk名 hdisk名 ...

次のコマンドを実行して，該当するボリュームグループを活動化します。
# varyonvg ボリュームグループ名

HBAを交換したあと，ブートディスクに指定していたhdisk（論理デバイスファイル）へのパスのうち，交換したHBAを経由するパスが，AIXの仕様によってブートディスクから除外され，ブートディスクとして認識されない場合があります。このため，いったんホストを再起動してから，交換したHBAを経由するパスをブートディスクに指定し直す必要があります。
パスをブートディスクに指定し直す手順を次に示します。ここではストレージシステム上にあるデバイス「hdisk10」を，再度ブートディスクとして指定し直す手順の例を示します。

次に示すコマンドを実行して，ホストを再起動します。
# shutdown -Fr

ブートディスクがマルチパス構成になっていることを確認します。
コマンドの実行例を，次に示します。
# lspath -l hdisk10 -s available
使用可能 hdisk10 fscsi0
使用可能 hdisk10 fscsi1

次のコマンドを実行して，現在のブートディスクのリストを確認します。
コマンドの実行例を，次に示します。
# bootlist -m normal -o
hdisk10 blv=hd5
hdisk0 blv=hd5
hdisk1 blv=hd5
...

使用するホストの環境に合わせて，ブートディスクを指定します。
コマンドの実行例を，次に示します。
# bootlist -m normal hdisk10 hdisk0 hdisk1

手順2で確認したパスの数で，ブートディスクが構成されていることを確認します。
コマンドの実行例を，次に示します。
# bootlist -m normal -o
hdisk10 blv=hd5
hdisk10 blv=hd5
hdisk0 blv=hd5
hdisk1 blv=hd5
...
