HDLMを使用したシステムでは,HDLM管理対象デバイスの論理デバイスファイル(hdisk)を使用して,目的のLUにアクセスします。
HDLMをインストールしたあとにホストが認識するLUをホストLU(HLU)と呼びます。ストレージシステム側のLU内のDevに対応する,ホストLU内の領域をホストデバイス(HDev)と呼びます。
ストレージシステム側のLUとホストLU,ホストデバイス,およびhdiskは,1対1で対応します。

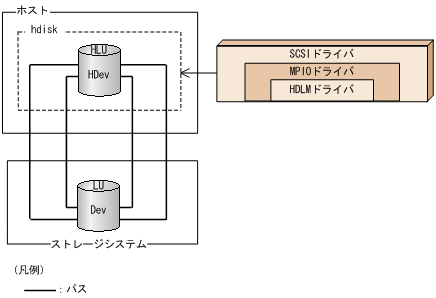

HDLMをインストールしたあとに,ホスト側で認識されるLUの構成を次の図に示します。
図2-2 HDLMをインストールしたホストのLU構成とhdiskの対応
ホスト側で認識される要素を次の表に示します。
構成要素 説明 HLU HDLMドライバを通してホストが認識するLUです。ホストLUと呼びます。パスの数に関係なく,ストレージシステム側の1つのLUに対して1つのホストLUが認識されます。 HDev HDLMドライバを通してホストが認識する,LU内のDevです。ホストデバイスと呼びます。
