2.2 システム構成

HDLMは,SCSIドライバを使用して,ホストとストレージシステムを結ぶ経路を制御します。ホストとストレージシステムは,SANなどを使用してファイバケーブルで接続します。ホスト側のケーブルの接続口はホストバスアダプタ(HBA),ストレージシステム側のケーブルの接続口はチャネルアダプタ(CHA)のポート(P)です。

ストレージシステムには,ホストからの入出力対象になる論理ユニット(LU)があります。LU内の領域をDevと呼びます。ホストとLU内のDevを結ぶ経路をパスと呼びます。

HDLMは,パスにIDを割り当てて管理します。このIDをパス管理PATH_IDと呼びます。また,パスを管理対象物と呼ぶこともあります。AIXがパスに割り当てるIDを,OS管理パスIDと呼びます。OS管理パスIDは,AIXコマンドのlspathを実行して表示できます。また,HDLMでは,HDLMコマンドのviewオペレーションに-luパラメタまたは-drvパラメタを指定して実行すると,パス管理PATH_IDに対応するOS管理パスIDを表示できます。HDLMコマンドのviewオペレーションの詳細については,「6.7 view 情報を表示する」を参照してください。

HDLMのシステム構成を次の図に示します。

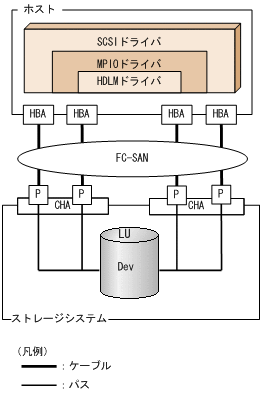

図2-1 HDLMのシステム構成

[図]

HDLMのシステム構成要素を次の表に示します。

表2-1 HDLMのシステム構成要素

構成要素 説明
HBA ホストバスアダプタです。ホスト側のケーブルの接続口です。
SAN ホストとストレージシステムがデータ転送に使用する,専用のネットワークです。
CHA チャネルアダプタです。
P CHAのポートです。ストレージシステム側のケーブルの接続口です。
LU 論理ユニット(ストレージシステム側で定義した,論理的なボリューム)です。ホストからの入出力対象となります。
Dev LU内の領域です。
パス ホストとLU内のDevを結ぶ経路です。
