5.4.5　入力セグメント判定UOCインタフェース

(a)　eemcp_uoc_segchkの内容

typedef struct eemcp_uoc_segchk {
    int  pro_kind;               … プロトコル種別
    char le_name[9];             … 論理端末名称
    char reserve1[7];            … 予備
    int  rcv_prim;               … 受信サービスプリミティブ
    char *rcv_data_adr;          … 受信データ先頭アドレス
    int  rcv_data_size;          … 受信データ有効サイズ
    char reserve3[4];            … 予備
    char *uoc_inf_adr;           … MCP使用領域
    int  uoc_inf_size;           … MCP使用領域
    char reserve4[4];            … 予備
    EEMCPSEGUOCPROT *pro_indv_ifa;
                                 … プロトコル個別インタフェース領域アドレス
    EEMCPUOCTIMEINF *ptimerinf_adr;
                                 … プロトコルタイマ情報アドレス
    int  rtn_detail;             … 詳細リターンコード
    int  reserve2[3];            … 予備
    char *usat_adr;              … ユーザSATアドレス
    EEULONG usat_size;           … ユーザSATサイズ
    EEULONG lebuf_size;          … MCP使用領域
    void *lebuf;                 … MCP使用領域
    EEULONG64 usat_large_size;   … 拡張ユーザSATサイズ
    char reserve5[40];           … 予備
}EEMCPUOCSEGCHK;

(b)　eemcp_seguoc_protの内容

typedef struct eemcp_seguoc_prot {
    int  rest_data_size;         … 残っている該当メッセージのサイズ
    int  next_data_size;         … 次メッセージの有効長
    char *next_data_adr;         … 次メッセージの先頭アドレス
    int  now_data_size;          … 該当メッセージの有効長
    int  reserve[3];             … 予備
}EEMCPSEGUOCPROT;

(c)　eemcp_uoctimer_infの内容

typedef struct eemcp_uoctimer_inf {
    int timer_code;              … タイマセット指示
    int timer_value;             … 後続メッセージ監視タイマ値
    int timer_result;            … MCP使用領域
    int reserve1[3];             … 予備
}EEMCPUOCTIMEINF;

(d)　eemcp_uocbufheadの内容

typedef struct eemcp_uocbufhead {
    struct eemcp_uocbufhead *next_bufhead_adr;
                                 … 次バッファ情報のアドレス
    char *buf_adr;               … 受信データのバッファアドレス
    int  buf_size;               … 受信データのバッファサイズ
    char reserve[4];             … 予備
}EEMCPUOCBUFHEAD;

(a)　eemcp_uoc_segchk

●pro_kind

プロトコル種別として，次の値が設定されます。

EEMCP_UOC_PRO_TCP

TCP/IPプロトコル

●le_name

メッセージを入力した論理端末名が設定されます。

●rcv_prim

受信サービスプリミティブとして，次の値が設定されます。

EEMCP_UOC_RCV_BRD

一方送信メッセージの受信

EEMCP_UOC_RCV_REP_SR

同期送受信メッセージの受信

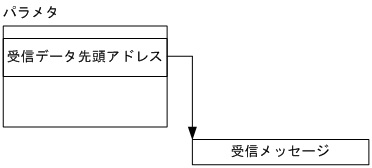

●rcv_data_adr

受信したメッセージの先頭アドレスが設定されます。

●rcv_data_size

受信したメッセージの有効長が設定されます。

●uoc_inf_adr

MCPで使用するパラメタです。

●uoc_inf_size

MCPで使用するパラメタです。

●pro_indv_ifa

プロトコル個別インタフェース領域アドレスです。

●ptimerinf_adr

プロトコルタイマ情報アドレスが設定されます。

●usat_adr

ユーザSATエリアのアドレスが設定されます。TP1/EEのサービス定義のメモリ関連定義のsystem_user_areaオペランドに0を指定した場合は，値を参照できません。

●usat_size

ユーザSATエリアのサイズが設定されます（単位：バイト）。

ユーザSATエリアのサイズが4ギガバイト以上の場合は，0が設定されます。0の場合，ユーザSATエリアのサイズは，usat_large_sizeのエリアを参照してください。なお，ユーザSATエリアのサイズが4ギガバイト未満の場合でも，usat_large_sizeのエリアからサイズを取得できます。

●lebuf_size

MCPで使用するパラメタです。

●lebuf

MCPで使用するパラメタです。

●usat_large_size

ユーザSATエリアのサイズが設定されます（単位：バイト）。

(b)　eemcp_uoctimer_inf（タイマ情報）

●ptimerinf_adr

プロトコルタイマ情報アドレスが設定されます。

●timer_result

MCPで使用するパラメタです。

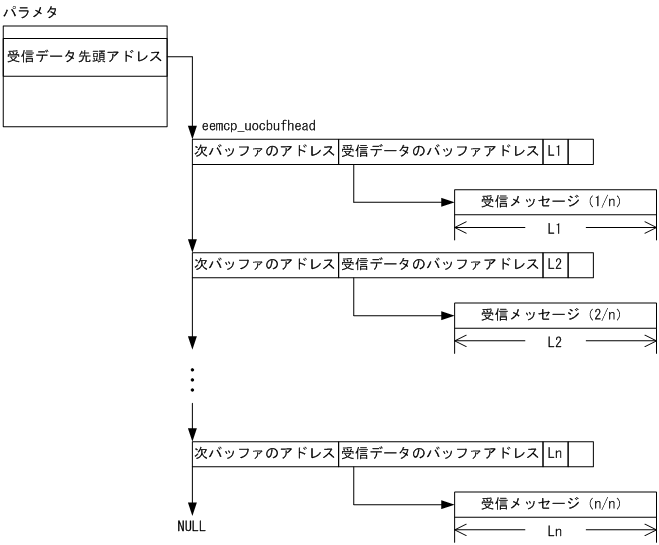

(c)　eemcp_uocbufhead（受信バッファ情報）

メッセージの最大サイズを拡張している場合（eemcpfunc定義コマンドのmsglenオペランドにextendを指定）に，eemcp_uoc_segchkのrcv_data_adrが指すパラメタです。受信したメッセージは複数の受信バッファに分割して渡します。

●next_bufhead_adr

次受信バッファ情報のアドレスが設定されます。最終受信バッファの場合，NULLが設定されます。

●buf_adr

受信バッファの先頭アドレスが設定されます。

●buf_size

受信バッファの有効長が設定されます。

(a)　eemcp_uoc_segchk

●rtn_detail　　〜((-19999〜-19000))

詳細リターンコードを設定できます。このコードはUOCがEEMCP_UOC_SGCK_NGをリターンしたときにMCPに返されます。MCPは詳細リターンコードをメッセージログファイルに出力します。

詳細リターンコードは，-19999〜-19000の範囲で指定してください。

(b)　eemcp_seguoc_prot（領域アドレス）

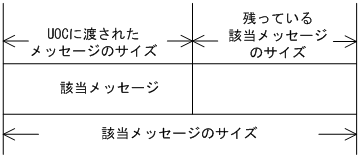

●rest_data_size

残っている該当メッセージのサイズを設定します。

受信したメッセージのセグメントが未完成の場合は，不足分のメッセージサイズを設定します。EEMCP_UOC_SGCK_OK_NSEGでリターンした場合だけ有効です。

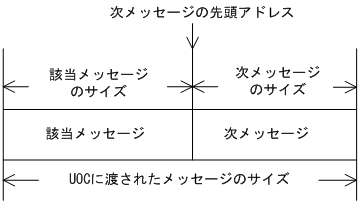

●next_data_size

次のメッセージサイズを設定します。受信したメッセージのセグメントが完成している場合，次のメッセージが含まれているときは，次のメッセージサイズを設定します。EEMCP_UOC_SGCK_OK_LASTでリターンした場合だけ有効です。

●next_data_adr

次のメッセージの先頭アドレスを設定します。next_data_sizeが0でない場合に設定します。

●now_data_size

該当するメッセージのサイズを設定します。next_data_sizeが0でない場合に設定します。

(c)　eemcp_uoctimer_inf

●timer_code

後続メッセージ監視タイマを設定します。

受信したメッセージのセグメントが未完成の場合，後続メッセージの受信に対して監視タイマをセットするかどうかを設定します。EEMCP_UOC_SGCK_OK_NSEGでリターンした場合だけ有効です。

EEMCP_TIME_SET

監視タイマをセットします。

EEMCP_TIME_NO_SET

監視タイマをセットしません。

●timer_value　　〜〈10進数字〉((1〜2550))（単位：秒）

後続メッセージの監視タイマの値を設定します。

この値は，監視タイマをセットする場合に設定します。timer_codeでEEMCP_TIME_SETを設定した場合だけ有効になります。監視時間は最大で１秒早くタイムアウトする場合があります。
