トランザクションインタフェース情報

MCP後処理トランザクション

MCP後処理トランザクションはMCP固有のトランザクション種別です。MCP後処理トランザクションは，次に示すタイミングで起動します。

• コネクションの確立または解放

• 論理端末の閉塞または閉塞解除

トランザクション種別がRLの場合に参照できるトランザクションインタフェース情報を次の表に示します。各トランザクションインタフェース情報については，マニュアル「TP1/Server Base Enterprise Option プログラム作成の手引」を参照してください。

表5‒5　トランザクション種別がRLの場合のトランザクションインタフェース情報

項番	トランザクションインタフェース情報	参照可否
1	情報長（trn_len）	○
2	サービスグループ名長（group_len）	○
3	サービスグループ名（servicegroup）	○
4	サービス名長（service_len）	○
5	サービス名（service）	○
6	トランザクション種別（trn_id）	○
7	自動閉塞有無（auto_block）	×
8	コミット有無（commit_inf）	×
9	処理スレッド通番（thread_no）	○
10	エラー要因コード（err_code）	×
11	ユーザIFAエリアサイズ（uifa_len）	○
12	ユーザIFAエリアポインタ（*uifa）	○
13	ユーザSATエリアサイズ（usat_len）	○
14	ユーザSATエリアポインタ（*usat）	○
15	応答要否（ans_inf）	×
16	メッセージ状態（msg_inf）	○
17	プロセス起動要因（start_inf）	×
18	前回プロセス終了要因（before_end_inf）	×
19	プロセス終了要因（end_inf）	×
20	スレッドダウン種別（thread_down_inf）	×
21	異常発生トランザクション種別（uap_errtrn_inf）	×
22	拡張トランザクション種別（trninf_ex）	×
23	リソースマネジャ数（rm_no）	○
24	リソースマネジャ接続状態（rm_inf）	○
25	送信サービスグループ名長（es_group_len）	×
26	送信サービスグループ名（es_servicegroup）	×
27	送信サービス名長（es_service_len）	×
28	送信サービス名（es_service）	×
29	異常発生処理スレッド通番（abn_thread_no）	×
30	拡張トランザクションインタフェース情報（ex_inf）	×
31	XTC拡張トランザクションインタフェース情報（*xtc_pt）	△
32	MCP拡張トランザクションインタフェース情報（*mcp_pt）	○
33	メッセージ種別（msg_type）	×
34	エラートランザクション要因（errtrn_factor）	×
35	拡張ユーザIFAエリアサイズ（uifa_large_len）	○
36	拡張ユーザSATエリアサイズ（usat_large_len）	○
37	トランザクション起動要因（run_inf）	×
38	サーバ再起動回数（rerun_cnt）	×
39	トランザクション起動時刻（start_time）	○
40	送信元のノード識別子（node_id）	×
41	トランザクションレベル名長（trnlevel_len）	○
42	トランザクションレベル名（trnlevel）	○

ページの先頭へ

エラートランザクション（ERRTRNS）

トランザクション種別がESの場合に，TP1/EEと設定値が異なるエラー要因コード（err_code）を次に示します。

■エラー要因コード

EEMCPER_MEMORY_SHORT

メモリ不足が発生しました。

EEMCPER_SENDER

送信障害が発生しました。

EEMCPER_TERM_HOLD

論理端末が閉塞中です。

EEMCPER_TIME

送信タイムアウトが発生しました。

EEMCPER_UOC_ERR

出力メッセージ編集UOCがエラーリターンしました。

EEMCPER_UOC_INVALID

出力メッセージ編集UOCで障害が発生しました。

次のトランザクションインタフェース情報についてはTP1/EEからSPPに渡されません。

• 送信サービスグループ名長

• 送信サービスグループ名

• 送信サービス名長

• 送信サービス名

ページの先頭へ

MCP拡張トランザクションインタフェース情報

MCP拡張トランザクションインタフェース情報は，MCPエリアポインタmcp_ptに設定される情報です。次に示す場合に参照できます。

• トランザクション種別が「MN」「E1」「E2」「E3」「ES」「ER」であり，かつメッセージ種別（msg_type）がEEMCP_MSGTYPE_TCPまたはEEMCP_MSGTYPE_UDPの場合

• トランザクション種別がRLの場合

MCPエリアポインタmcp_ptが示す構造体（TRNINF_SERVICE_MCP）の形式を次に示します。

TRNINF_SERVICE_MCP {
  EELONG       cn_name_len;
  char         cn_name[9];
  char         yobi_1[3];
  EELONG       le_name_len;
  char         le_name[9];
  char         yobi_2[3];
  EELONG       pro_kind;
  EELONG       kind;
  EELONG       reason;
  char         yobi_3[4];
  void         *data1;
  void         *lebuf;
  EEULONG      lebuf_size;
  char         yobi_4[4];

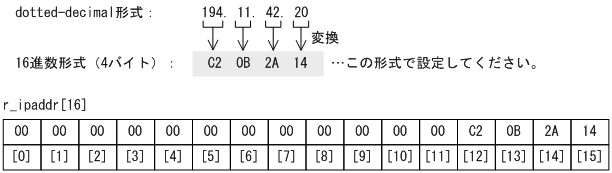

  unsigned char  r_ipaddr[16];
  unsigned char  o_ipaddr[16];
  unsigned short r_port;
  unsigned short o_port;
  char         yobi[28];
}
