2.2.1 コネクションと論理端末の関係
TCP/IPプロトコルでは,コネクションへのインタフェースとして論理端末を提供します。コネクションは,TCP/IPプロトコルでのソケットに対応し,論理端末とは1対1の関係にあります。

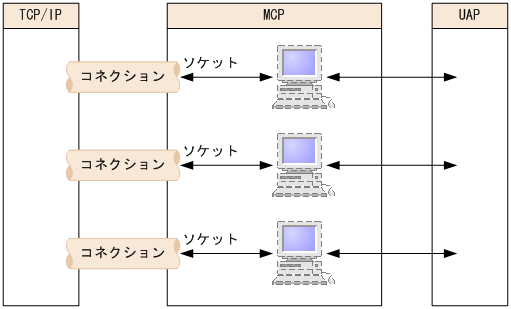

コネクションと論理端末の関係を次の図に示します。
なお,UDPプロトコルを使用したメッセージ通信では,論理端末を通じて自システムのUAPと相手システムとの間でメッセージを送受信します。コネクションレスの通信を前提にしているため,ユーザがコネクションを意識する必要はありません。
また,TP1/EE終了時(正常終了,計画停止A,計画停止B)は,MCP構成定義(eemcpcn定義コマンドの-fオプションのendreleaseオペランド)の指定によって,FINパケットまたはRSTパケットを送信してコネクションを解放します。
コネクションの解放契機ごとの解放形態を次の表に示します。
解放契機 |
eemcpcn定義コマンドの-fオプションの指定値 |
解放 状態 |
|
---|---|---|---|
cnrelease |
endrelease |
||
コネクション障害 |
fin |
fin |
FIN |
fin |
rst |
FIN |
|
rst |
fin |
RST |
|
rst |
rst |
RST |
|
関数(ee_mcp_dctcn(),またはCBLEEMCP('DCTCN '))の発行 |
fin |
fin |
FIN |
fin |
rst |
FIN |
|
rst |
fin |
RST |
|
rst |
rst |
RST |
|
eemcpdctcnコマンド(-fオプション指定なし)の実行 |
fin |
fin |
FIN |
fin |
rst |
FIN |
|
rst |
fin |
FIN |
|
rst |
rst |
FIN |
|
eemcpdctcnコマンド(-fオプション指定あり)の実行 |
fin |
fin |
FIN |
fin |
rst |
FIN |
|
rst |
fin |
RST |
|
rst |
rst |
RST |
|
TP1/EE正常終了 |
fin |
fin |
FIN |
fin |
rst |
RST |
|
rst |
fin |
FIN |
|
rst |
rst |
RST |
|
TP1/EE計画停止(計画停止A,または計画停止B) |
fin |
fin |
FIN |
fin |
rst |
RST |
|
rst |
fin |
FIN |
|
rst |
rst |
RST |
|
TP1/EE異常終了(プロセスダウン) |
fin |
fin |
FIN |
fin |
rst |
FIN |
|
rst |
fin |
RST |
|
rst |
rst |
RST |
