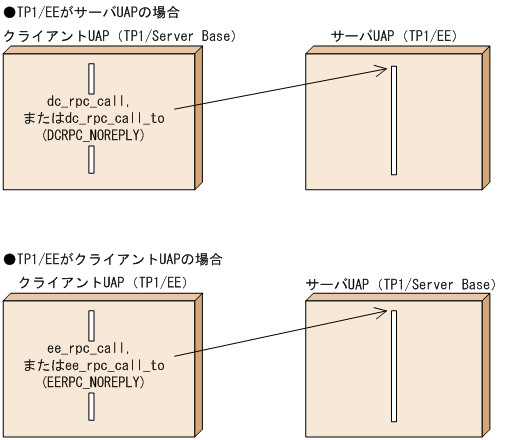

2.1.6　非応答型RPC

(1)　TP1/EEがサーバUAPの場合の非応答型RPC

サーバUAP（TP1/EE）では，クライアントUAP（SUP，SPP）からのメッセージを受信するための受信スレッドは，自ポート番号ごとに存在します。

クライアントUAPからの要求メッセージの受信には，ソケットAPI（TCP/IPソケットインタフェース）が使用されます。

サービスは，受信したメッセージ中のサービス名を基に処理キューに登録されます。処理キューに登録されたサービスは，処理スレッドによって引き出され，ユーザデータをサーバUAPに引き渡します。

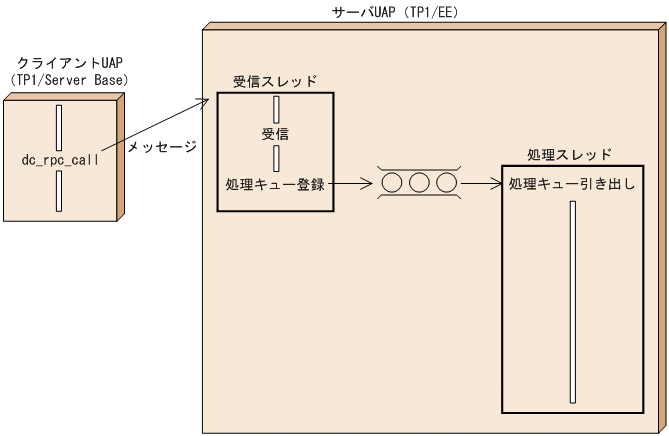

TP1/EEが非応答型RPCでメッセージを受信したときの処理の流れを次の図に示します。

図2‒11　非応答型RPCでメッセージを受信したときの処理の流れ

ページの先頭へ

(2)　TP1/EEがクライアントUAPの場合の非応答型RPC

TP1/EEがクライアントUAP（SPP）の場合の非応答型RPCの送信形態には，次の種類があります。

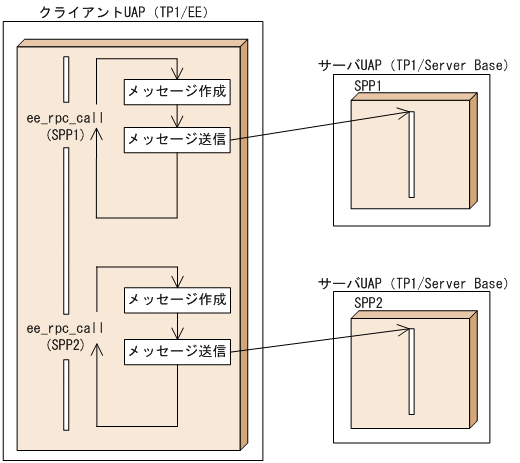

• 即時送信

  クライアントUAPからの要求を受けて即時にメッセージ送信を行います。TP1/Server Baseのdc_rpc_call関数またはdc_rpc_call_to関数と同じ形態です。

• トランザクション同期型送信

  クライアントUAPからの要求を受けても即時にメッセージ送信しないで，トランザクションの同期点で要求を有効とし，コミット時にメッセージ送信を行います。

  トランザクション同期型送信で要求したRPCは，トランザクショナルRPCになりません。

  トランザクション同期型送信は，さらに次の種別に分かれます。

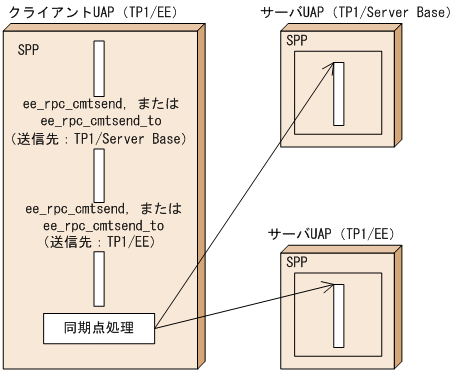

  • コミット送信

    指定されたサーバUAPに対して送信します。

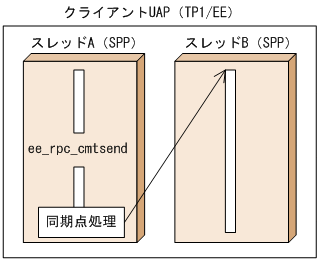

  • 自プロセス送信

    クライアントUAPと同じノードのサーバUAPに送信します。

各送信形態の概要を次の表に示します。

表2‒1　各送信形態の概要

送信形態	送信種別	送信先	サービス関数
即時送信	即時送信	他ノードのサーバUAP	ee_rpc_call ee_rpc_call_to
トランザクション同期型送信※	コミット送信	他ノードのサーバUAP	ee_rpc_cmtsend 【CBLEERPC('CMTSND ')】 ee_rpc_cmtsend_to 【CBLEERPC('CMTSNDTO')】
	自プロセス送信	自ノードのサーバUAP	ee_rpc_cmtsend

非応答型RPCの場合，応答メッセージがないため，コネクションの障害などが発生し，メッセージが消失しても検知できません。ユーザによる送達確認が必要になります。

クライアントUAPとして使用するTP1/EEが要求できるサーバUAPは，キュー受信型サーバと，ソケット受信型サーバのどちらでもかまいません。

ネームサービスを使用する場合は，RPC関連定義のrpc_destination_modeオペランドでメッセージ送信先の取得方法を指定します。また，メッセージ送信先の決定時に，通信障害によって送信先のサーバUAPを起動できなかった場合，または，送信先のサーバUAPが未起動などの旨の応答メッセージが返ってきた場合，別のあて先を取得するためにリトライ処理をします。ただし，ネームサービスからネーム情報を取得する場合は，同じサービスグループの同じあて先に対してリトライ処理をする場合もあります。

ネームサービスを使用しない場合は，サービスグループ情報関連定義のeesvgdef定義コマンドで指定したあて先にメッセージを送信します。送信時に障害が発生しても，リトライ処理はしません。

ネームサービスの詳細については，マニュアル「TP1/Server Base Enterprise Option 使用の手引」を参照してください。
