2.1.7　通信先を指定したリモートプロシジャコール

ee_rpc_call関数またはee_rpc_cmtsend関数を使ってサービスを要求する場合，要求するサービスがどこにあるかは，OpenTP1のネームサービスで管理しているので，クライアントUAPで意識する必要はありません。しかし，サービス要求先ノードはネームサービスまたは定義によって管理するため，サービス要求先となるノードが複数存在した場合，サービス要求先となるノードを限定できません。

これに対し，ee_rpc_call_to関数またはee_rpc_cmtsend_to関数を使えば，特定のサービス要求先にサービスを要求できます。

サービス要求先を特定するには，ee_rpc_call_to関数またはee_rpc_cmtsend_to関数の引数に，ノード識別子，ホスト名，ホスト名とポート番号のどれかを指定します。

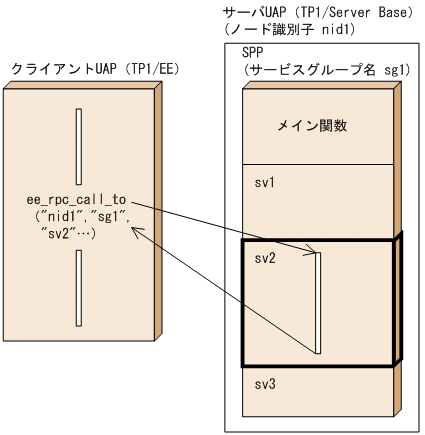

ノード識別子を指定して，サービス要求先を特定したee_rpc_call_to関数を使った通信の例を次の図に示します。

図2‒15　ee_rpc_call_to関数を使った通信の例

〈この項の構成〉

(1)　サービス要求先の特定方法
(2)　送信先の決定とリトライ処理
(3)　関数の指定値の関係

(1)　サービス要求先の特定方法

サービス要求先を特定するには，ee_rpc_call_to関数またはee_rpc_cmtsend_to関数の引数に次のどれかを指定します。

(a)　ホスト名

/etc/hostsファイル，またはDNSなどでIPアドレスとマッピングできるホスト名を指定して，サービス要求先ノードを特定します。指定したホストにサービスグループまたはサービスが存在しない場合，RPC要求はエラーとなります。

ネームサーバを指定したRPCの場合

ポート番号には，サービス要求元（ee_rpc_call_to関数を呼び出した側）のname_portオペランドに指定した値が使用されます。サービス要求先のTP1/Server Baseのシステム共通定義のname_portオペランドに指定した値と，サービス要求元のname_portオペランドに指定した値が同じであることが前提です。
サービス要求先のホストは指定したネームサーバのホストだけであり，対象のネームサーバが管理するほかのホストは，サービス要求先になりません。
RPC関連定義のrpc_destination_modeオペランドの指定値に関係なく，ネーム検索によって送信先を決定します。
ノード識別子を指定した場合，ノード識別子の指定は無効とします。

スケジュールサービスのポート（scd_port），またはTP1/EEシステムの受信用ポートを指定したRPCの場合

ポート番号には，サービス要求元（ee_rpc_call_to関数を呼び出した側）のサービスグループ情報関連定義のmysvgdef定義コマンドで指定したTP1/EEシステムの受信用ポート番号が使用されます。サービス要求先のポート番号と，サービス要求元のサービスグループ情報関連定義のmysvgdef定義コマンドで指定したTP1/EEシステムの受信用ポート番号が同じであることが前提です。
キュー受信型のRPCで送信します。ソケット受信型のTP1/Server Baseのユーザサーバに対してこの機能によるRPC要求はできません。指定したホストに対するRPC要求がエラーとなった場合，RPC関連定義のrpc_retryオペランドの指定値を無視し，RPC要求のリトライは行いません。
ノード識別子を指定した場合，エラーリターンします。

(b)　ノード識別子

TP1/Server Baseのシステム共通定義のnode_idオペランドに指定されているノード識別子を指定して，サービス要求先ノードを特定します。

指定したノード識別子に対応するサービス要求先のOpenTP1ノードのホスト名がグローバルドメイン^※内にあることが前提です。

該当のRPC要求では，RPC関連定義のrpc_destination_modeオペランドの指定値に関係なく，ネーム検索によって送信先を決定します。サービスグループ情報関連定義のeesvgdef定義コマンドに指定した送信先は対象外とします。また，ホスト名とポート番号を指定した場合，ノード識別子の指定は無効とします。

サービス要求先がTP1/EEの場合も，ノード識別子にはサービス要求先のTP1/Server Baseのノード識別子を指定します。

注※

ここでのグローバルドメインとは，次のノード名の集合を指します。

システム共通定義のname_domain_file_useオペランドにNを指定している場合

システム共通定義のall_nodeオペランド，all_node_exオペランドで指定したノード名の集合です。

システム共通定義のname_domain_file_useオペランドにYを指定している場合

ドメイン定義ファイルに指定したノード名の集合です。なお，ドメイン定義ファイルの格納場所は次のとおりです。

all_nodeのドメイン定義ファイル

$DCCONFPATH/dcnamndディレクトリ下
all_node_exのドメイン定義ファイル

$DCCONFPATH/dcnamndexディレクトリ下

(c)　ホスト名とポート番号

/etc/hostsファイル，またはDNSなどでIPアドレスとマッピングできるホスト名，およびポート番号を指定することでサービス要求先ノードを特定します。

ネームサーバを指定したRPCの場合

ポート番号には，サービス要求先のTP1/Server Baseのシステム共通定義のname_portオペランドに指定したネームサービスのポート番号を指定します。
サービス要求先のホストは指定したネームサーバのホストだけであり，対象のネームサーバが管理するほかのホストは，サービス要求先になりません。
RPC関連定義のrpc_destination_modeオペランドの指定値に関係なく，ネーム検索によって送信先を決定します。
ノード識別子を指定した場合，ノード識別子の指定は無効とします。

スケジュールサービスのポート（scd_port），またはTP1/EEシステムの受信用ポートを指定したRPCの場合

ポート番号には，サービス要求先がTP1/Server Baseの場合は，サービス要求先のOpenTP1システムのスケジュールサービス定義のscd_portオペランドで指定したポート番号を指定します。サービス要求先がTP1/EEの場合は，サービス要求先のサービスグループ情報関連定義のmysvgdef定義コマンドで指定したTP1/EEシステムの受信用ポート番号を指定します。
キュー受信型のRPCで送信します。ソケット受信型のTP1/Server Baseのユーザサーバに対してこの機能によるRPC要求はできません。指定したホストに対するRPC要求がエラーとなった場合，RPC関連定義のrpc_retryオペランドの指定値を無視し，RPC要求のリトライは行いません。
ノード識別子を指定した場合，エラーリターンします。

ページの先頭へ

(2)　送信先の決定とリトライ処理

ネームサーバ，またはノード識別子を指定したRPCでは，ネームサービスから送信先を取得して送信します。送信失敗時はリトライ処理を行います。ただし，送信先はノード識別子の一致するノードまたはネームサーバのノードであり，1ノードに限定されます。このため，リトライ中にネーム情報に変化がない場合は，同一のノードに対して再送します。

スケジュールサービスのポート（scd_port），またはTP1/EEシステムの受信用ポートを指定したRPCでは，関数の引数に指定された送信先に対して送信します。送信失敗時はリトライ処理を行いません。

ページの先頭へ

(3)　関数の指定値の関係

ee_rpc_call_to関数またはee_rpc_cmtsend_to関数の指定値の関係を次の表に示します。

表2‒2　ee_rpc_call_to関数またはee_rpc_cmtsend_to関数の指定値の関係
項番	関数の指定値				指定の推奨	処理内容
項番	ホスト名	ノード識別子	ポート番号	サービス要求先^※	指定の推奨	処理内容
1	−	−	−	EENOFLAGS	△	ee_rpc_call関数またはee_rpc_cmtsend関数と同じです。
2	−	−	−	EERPC_NAMPORT	×	関数がエラーリターンします。
3	−	−	−	EERPC_SCDPORT	×
4	−	−	○	EENOFLAGS	×
5	−	−	○	EERPC_NAMPORT	×
6	−	−	○	EERPC_SCDPORT	×
7	○	−	−	EENOFLAGS	◎	ネームサーバを指定したRPCになります。サービス要求先のポート番号には，サービス要求元のシステム共通定義のname_portオペランドの指定値を仮定します。
8	○	−	−	EERPC_NAMPORT	×	関数がエラーリターンします。
9	○	−	−	EERPC_SCDPORT	◎	スケジュールサービスのポート，またはTP1/EEシステムの受信用ポートを指定したRPCになります。サービス要求先のポート番号には，サービス要求元の自サービスグループ情報関連定義のmysvgdef定義コマンドで指定した受信ポート番号を仮定します。
10	○	−	○	EENOFLAGS	×	関数がエラーリターンします。
11	○	−	○	EERPC_NAMPORT	◎	ネームサーバを指定したRPCになります。
12	○	−	○	EERPC_SCDPORT	◎	スケジュールサービスのポート，またはTP1/EEシステムの受信用ポートを指定したRPCになります。
13	−	○	−	EENOFLAGS	◎	ノード識別子を指定したRPCになります。
14	−	○	−	EERPC_NAMPORT	×	関数がエラーリターンします。
15	−	○	−	EERPC_SCDPORT	×
16	−	○	○	EENOFLAGS	×
17	−	○	○	EERPC_NAMPORT	×	関数がエラーリターンします。ポート番号の指定は無視します（項番14と同じ）。
18	−	○	○	EERPC_SCDPORT	×	関数がエラーリターンします。
19	○	○	−	EENOFLAGS	△	ネームサーバを指定したRPCになります。ノード識別子の指定は無視します（項番7と同じ）。
20	○	○	−	EERPC_NAMPORT	×	関数がエラーリターンします。
21	○	○	−	EERPC_SCDPORT	△	スケジュールサービスのポート，またはTP1/EEシステムの受信用ポートを指定したRPCになります。ノード識別子の指定は無視します（項番9と同じ）。
22	○	○	○	EENOFLAGS	×	関数がエラーリターンします。
23	○	○	○	EERPC_NAMPORT	△	ネームサーバを指定したRPCになります。ノード識別子の指定は無視します（項番11と同じ）。
24	○	○	○	EERPC_SCDPORT	△	スケジュールサービスのポート，またはTP1/EEシステムの受信用ポートを指定したRPCになります。ノード識別子の指定は無視します（項番12と同じ）。

（凡例）

○：ノード識別子，ホスト名，またはポート番号値を指定します。

−：ノード識別子，ホスト名，またはポート番号値を指定しません。

◎：指定を推奨します。

△：指定できますが，一部の指定値を無視した動作，または通信先を指定しない動作となるため，指定を推奨しません。

×：指定できません。

注※

サービス要求先の指定値「EERPC_NAMPORT」，「EERPC_SCDPORT」，および「EENOFLAGS」は，C言語の値です。COBOL言語では，「VALUE 'N'」，「VALUE 'S'」，および「VALUE 'D'」を指定します。詳細については，各関数の説明を参照してください。
