2.1.5 非同期応答型RPC
サーバUAPの処理結果をクライアントUAPに返すRPCです。クライアントUAPでは，サーバUAPの処理結果を待たないで処理を続行し，サーバUAPの処理結果を非同期で受信します。

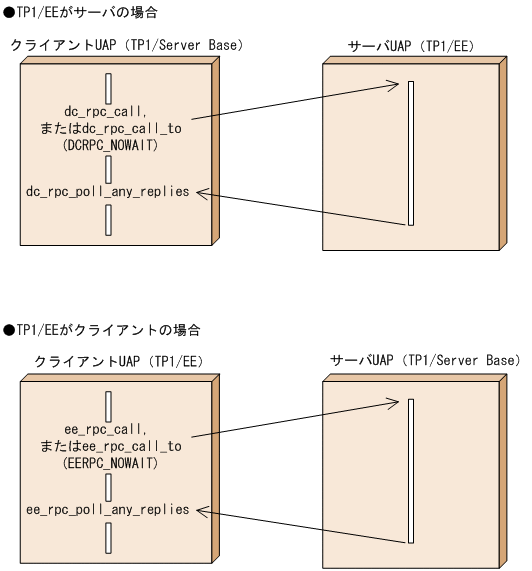

非同期応答型RPCを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU020700.GIF)
非同期応答型RPCは時間監視をします。監視時間内に応答が返らない場合はエラーリターンします。
- 〈この項の構成〉
(1) TP1/EEがサーバUAPの場合の非同期応答型RPC
サーバUAP（TP1/EE）では，クライアントUAP（TP1/Server Base）からのメッセージを受信するための受信スレッドは，自ポート番号ごとに存在します。
クライアントUAPからのメッセージの受信には，ソケットAPI（TCP/IPソケットインタフェース）が使用されます。
サービスは，受信したメッセージ中のサービス名を基に処理キューに登録されます。処理キューに登録されたサービスは，処理スレッドによって引き出され，ユーザデータをサーバUAPに引き渡します。
サーバUAPの処理終了後，ソケットAPIを使用してRPC応答メッセージをクライアントに送信します。

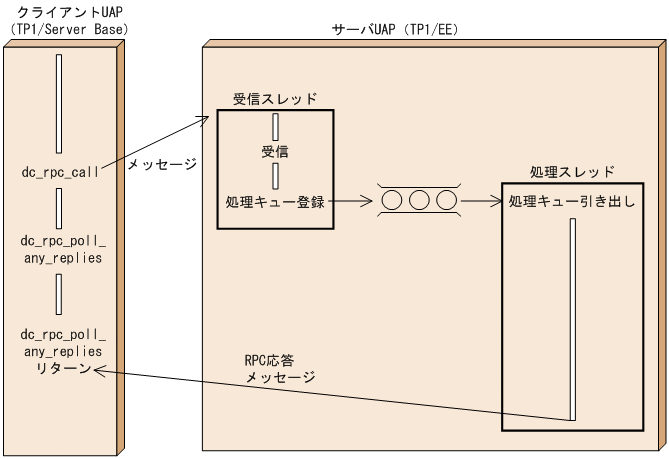

TP1/EEが非同期応答型RPCでメッセージを受信したときの処理の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU020800.GIF)
(a) ノード間負荷バランス機能を使用した場合のRPCメッセージ受信
ノード間負荷バランス機能とは，他ノードにある同じサービスグループ名のサーバUAP間で，サービス処理の負荷を分散させる機能です。ノード間負荷バランス機能を使用してRPCメッセージを受信した場合，自プロセスの負荷が高いとき，または，スケジューラダイレクト機能を使用したRPCメッセージのときに，他ノードにある同じサービスグループ名のサーバUAPの中から負荷の低いプロセスを選択し，メッセージを転送します。他ノードにある同じサービスグループ名のサーバUAPの中に，負荷の低いプロセスがない場合は，自プロセスで処理します。
ノード間負荷バランス機能の詳細については，マニュアル「TP1/Server Base Enterprise Option 使用の手引」を参照してください。
(b) 他サービスグループ名を指定した場合のRPCメッセージ受信
RPCメッセージの受信時，クライアントUAPで指定したサービスグループ名とTP1/EEのサービスグループ名が一致しない場合，ネーム情報から該当するサービスグループを選択し，メッセージを転送します。
(2) TP1/EEがクライアントUAPの場合の非同期応答型RPC
TP1/EEがクライアントUAP（SPP）の場合の非同期応答型RPCの送信形態は，クライアントUAPからの要求を受けて即時にメッセージ送信を行う即時送信（TP1/Server Baseのdc_rpc_call関数またはdc_rpc_call_to関数と同じ形態）です。
クライアントUAPとして使用するTP1/EEが要求できるサーバUAPは，キュー受信型サーバと，ソケット受信型サーバのどちらでもかまいません。
ネームサービスを使用する場合は，RPC関連定義のrpc_destination_modeオペランドでメッセージ送信先の取得方法を指定します。また，メッセージ送信先の決定時に，通信障害によって送信先のサーバUAPを起動できなかった場合，または，送信先のサーバUAPが未起動などの旨の応答メッセージが返ってきた場合，別のあて先を取得するためにリトライ処理をします。ただし，ネームサービスからネーム情報を取得する場合は，同じサービスグループの同じあて先に対してリトライ処理をする場合もあります。
ネームサービスを使用しない場合は，サービスグループ情報関連定義のeesvgdef定義コマンドで指定したあて先にメッセージを送信します。送信時に障害が発生しても，リトライ処理はしません。
ネームサービスの詳細については，マニュアル「TP1/Server Base Enterprise Option 使用の手引」を参照してください。
(a) 即時送信
即時送信は，クライアントUAPからの要求で指定されたサーバUAPに非同期応答型RPCでメッセージを送信します。クライアントUAPは，ee_rpc_call関数でメッセージを作成し，サーバUAPにメッセージを送信します。即時送信時に障害が発生した場合は，クライアントUAP（即時送信要求元）にエラーリターンします。
クライアントUAPがee_rpc_poll_any_replies関数を発行することによって，RPC応答メッセージを受信します。

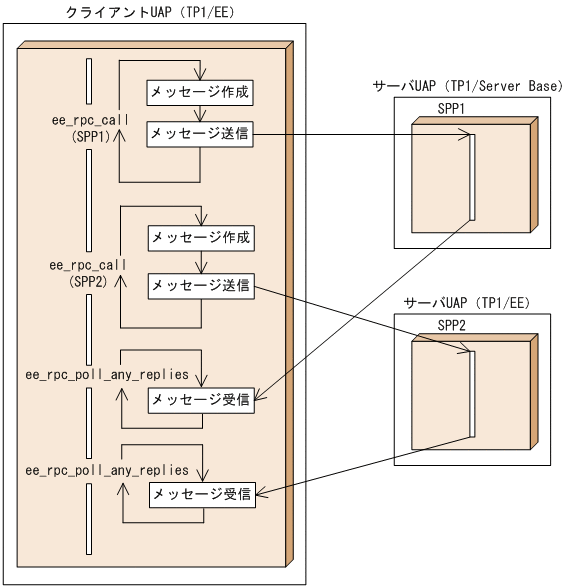

即時送信の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU020850.GIF)
- 非同期応答型RPCの時間監視
-
非同期応答型RPCの場合，ee_rpc_poll_any_replies関数で時間監視します。RPC関連定義のwatch_timeオペランドに指定した監視時間，またはee_rpc_set_watch_time関数で指定した監視時間は無視されます。
(3) エラーが発生した非同期応答型RPC要求の記述子の取得
エラーが発生した非同期応答型RPC要求に対応する記述子は，ee_rpc_get_error_descriptor関数で取得します。非同期応答の記述子を取得できるのは，サーバUAP側でエラーが発生した場合だけです。ee_rpc_get_error_descriptor関数の呼び出し側でエラーが発生した場合は，非同期応答の記述子を取得できません。
