3.1.15 Cosminexus連携機能

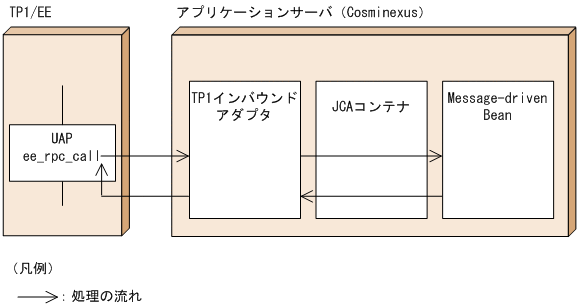

(1) TP1/EEがクライアントのときのCosminexus連携
CosminexusのTP1インバウンド連携機能を使用することで,TP1/EEのUAPからJ2EEサーバ上の業務プログラムを呼び出せます。CosminexusのTP1インバウンド連携機能については,マニュアル「Cosminexus V9 アプリケーションサーバ 機能解説 基本・開発編(コンテナ共通機能)」を参照してください。
TP1/EEのUAPからは,OpenTP1システムのSPPやTP1/EEを呼び出す場合と同様の手順でアプリケーションサーバ上の業務を呼び出せます。
機能の分類 |
TP1/EEの機能 |
使用可否 |
---|---|---|
ユーザアプリケーションプログラムの種類 |
SPP |
○ |
RPCの種類 |
同期応答型RPC |
○ |
非同期応答型RPC |
× |
|
非応答型RPC |
× |
|
トランザクショナルRPC |
× |
|
呼び出し先のRPC受信形態 |
キュー受信型サーバ |
○ |
リモートAPI機能 |
リモートAPI機能 |
× |
RPCのサービス要求方式 |
サービスグループ情報関連定義eesvgdef定義コマンドによるサービス要求 |
○ |
ee_rpc_call_to関数によるスケジューラダイレクト機能 |
○ |
|
ネームサービス機能 |
× |
|
ユーザ電文 |
ユーザ電文長8メガバイト拡張 |
○ |
そのほか |
コネクションの保持 |
○ |
要求用TCP/IPコネクションの接続リトライ |
○ |
Cosminexusがネームサービスに対応していないため,eesvgdefコマンド形式定義で,Cosminexus連携用の-cオプションを指定してください。
-cオプションを指定したサービスグループに対して次のAPIを発行した場合,Cosminexusに特化した制御を行います。
-
ee_rpc_call()
-
ee_rpc_cmtsend()
-
ee_rpc_call_to()※
-
ee_rpc_cmtsend_to()※
- 注※
-
引数で指定したEERPC_BINDING_TBL構造体のflagsがEERPC_SCDPORTの場合(COBOL言語ではデータ名Kが'S'の場合)だけ,CosminexusへRPC要求できます。なお,指定したサービスグループ名がCosminexusかどうかを判定するためにだけ,eesvgdefコマンド形式定義を使用します。RPC要求先のIPアドレスとポート番号は,EERPC_BINDING_TBL構造体で指定したIPアドレスおよびポート番号(COBOL言語ではデータ名Nおよびデータ名M)です。eesvgdefコマンド形式定義で指定したIPアドレスおよびポート番号ではありません。
次に,-cオプションを指定した場合の動作を示します。
-
RPC要求先への最大コネクション数:1固定
-
コネクションのドメイン種別:INETドメインだけ使用
-
ee_rpc_call()またはee_rpc_cmtsend()のRPC要求先の決定方法:eesvgdefコマンド形式定義を使用
(a) サーバ側の機能
Cosminexusがサーバとなるときの機能については,マニュアル「Cosminexus V9 アプリケーションサーバ 機能解説 基本・開発編(コンテナ共通機能)」のTP1インバウンド連携機能を参照してください。
(b) 定義の関連

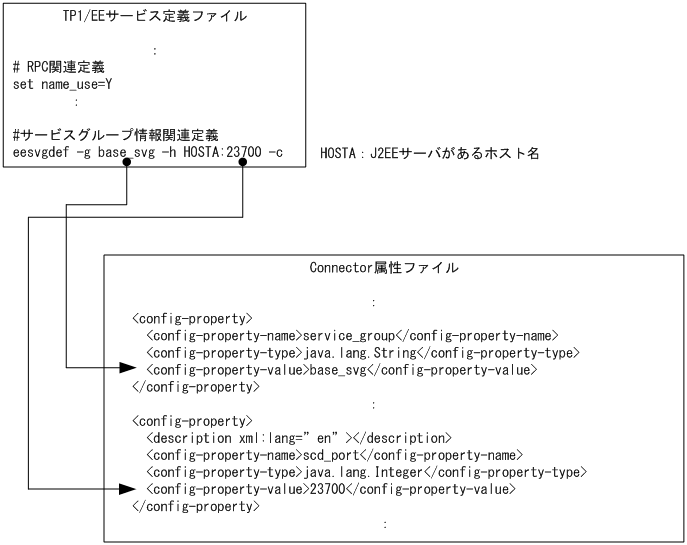

Cosminexusと連携するときの定義の関連を次に示します。
Cosminexusの定義については,マニュアル「Cosminexus V9 アプリケーションサーバ 機能解説 基本・開発編(コンテナ共通機能)」のTP1インバウンド連携機能を参照してください。
(c) 注意事項
RPC関連定義name_useオペランドは省略するか,Yを指定してください。
(2) TP1/EEがサーバのときのCosminexus連携
J2EEで動作するアプリケーションサーバ(Cosminexus)は,JCAに準拠したuCosminexus TP1 ConnectorまたはCosminexus TP1 Connectorを使用することで,TP1/EEのUAPを呼び出せます。

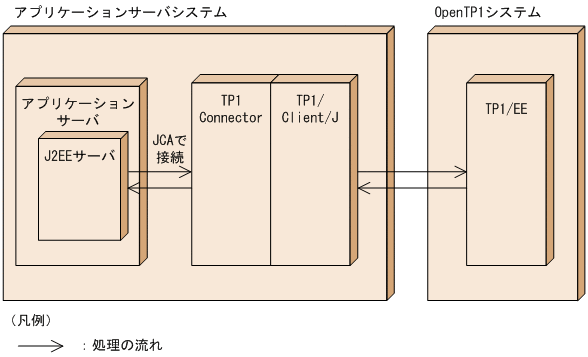

J2EEで動作するアプリケーションサーバと連携する場合のRPCの流れを次に示します。
(a) アプリケーションサーバについて
アプリケーションサーバ(Cosminexus)については,マニュアル「Cosminexus V9 アプリケーションサーバ 機能解説 基本・開発編(コンテナ共通機能)」の「OpenTP1とのOutboundでの接続(SPPまたはTP1/Message Queue)」を参照してください。
(b) 注意事項
RPC関連定義name_useオペランドは省略するか,Yを指定してください。
