3.1.2　リモートプロシジャコールの形態

RPCは，応答を受け取るかどうかで，応答型RPCと非応答型RPCに分類されます。RPCの種類を次の図に示します。

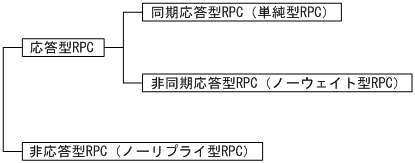

図3‒1　RPCの種類

〈この項の構成〉

(1)　同期応答型RPC

サービスを要求してから，応答が返ってくるのを待つRPCです。応答が返るまでの待ち時間を監視します。最大応答待ち時間を過ぎた場合，サービス要求はエラーリターンします。最大応答待ち時間は，RPC関連定義で指定します。

同期応答型RPCは，単純型RPCともいいます。

同期応答型RPCの処理概要を次の図に示します。

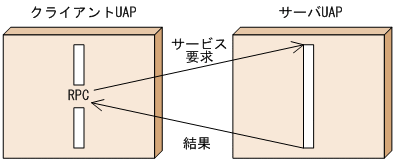

図3‒2　同期応答型RPCの処理概要

サービスを要求してから，応答が返ってくるのを待たないで，処理を続けるRPCです。応答を受信する関数を使って，応答を受信します。応答を受信する関数は，応答を受信するまで待ちます。この関数に設定した応答待ち時間を過ぎた場合，関数はエラーリターンします。

非同期応答型RPCは，ノーウェイト型RPCともいいます。

非同期応答型RPCの処理概要を次の図に示します。

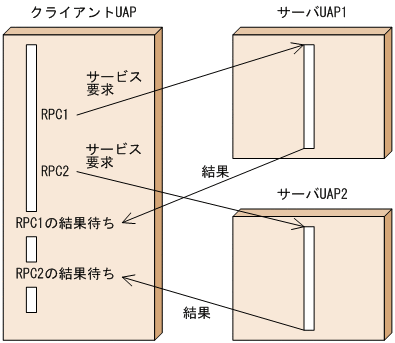

図3‒3　非同期応答型RPCの処理概要

サービス要求の処理結果が戻らないRPCです。非応答型RPCでサービス要求をした場合，応答は受け取れません。サービスを要求したUAPは，処理を続けます。

非応答型RPCは，ノーリプライ型RPCともいいます。

非応答型RPCの処理概要を次の図に示します。

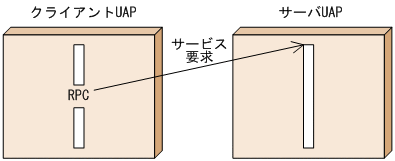

図3‒4　非応答型RPCの処理概要
