付録E 障害発生時の処理の流れ

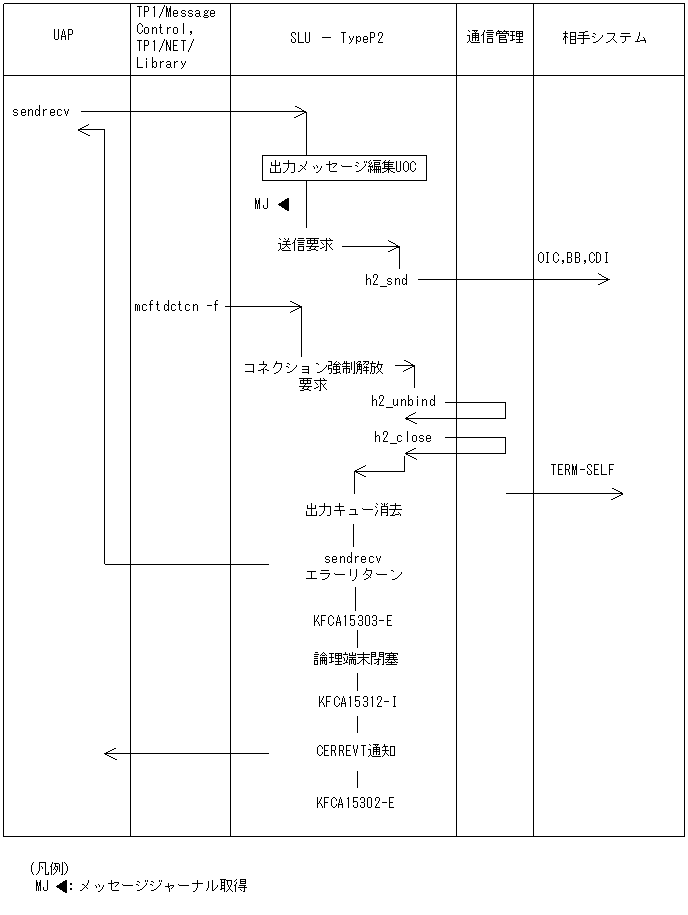

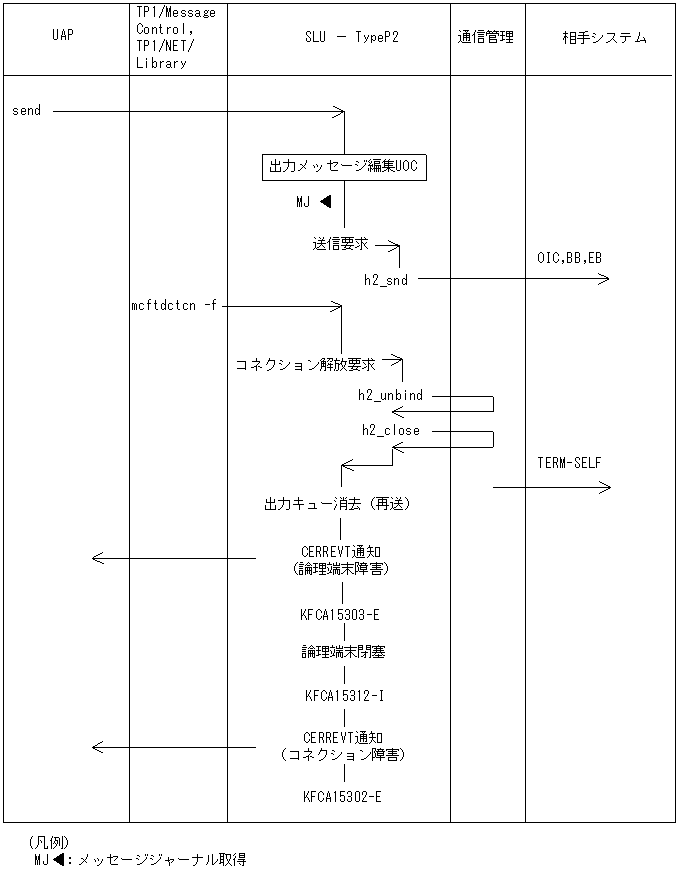

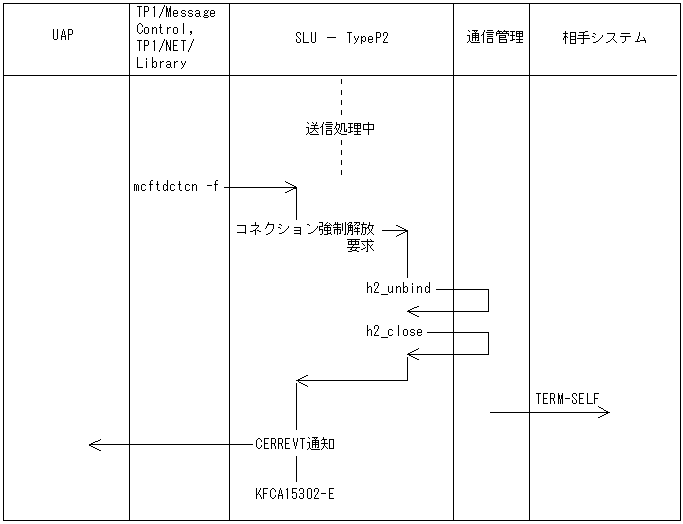

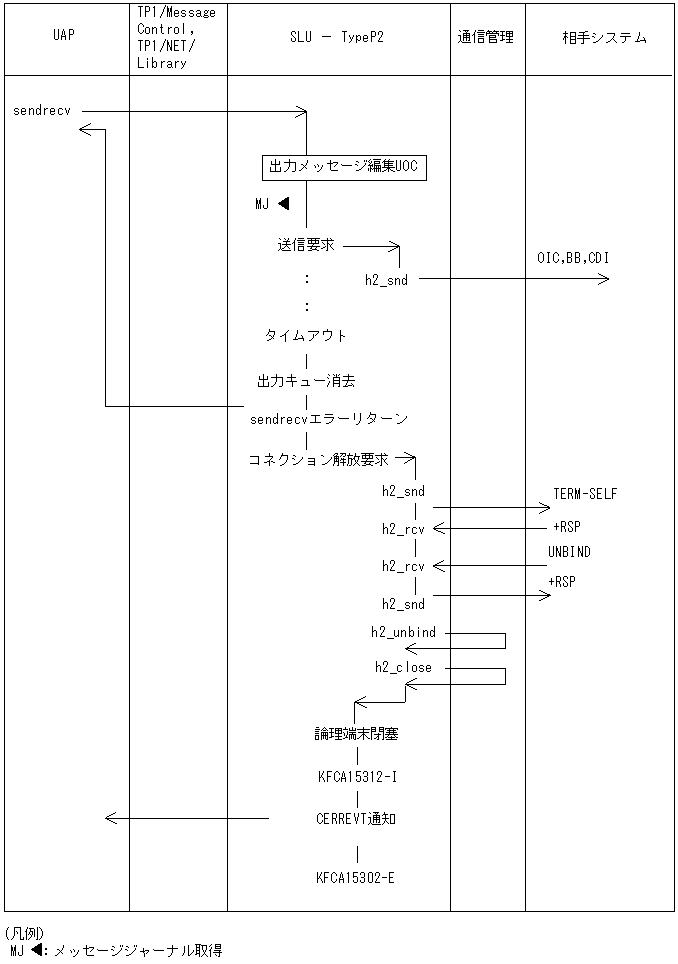

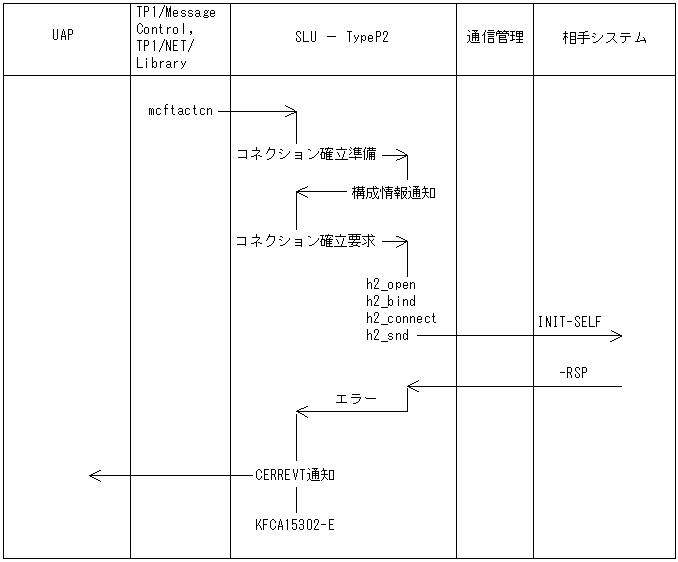

障害発生時の処理の流れを図E-1〜図E-5に示します。
|
|
![[図データ]](GRAPHICS/ZU0B0100.GIF)
|
|
![[図データ]](GRAPHICS/ZU0B0200.GIF)
|
|
![[図データ]](GRAPHICS/ZU0B0300.GIF)
|
|
![[図データ]](GRAPHICS/ZU0B0400.GIF)
|
|
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/Secondary Logical Unit - TypeP2編
![[図データ]](GRAPHICS/ZU0B0500.GIF)
