付録D メッセージ送受信の処理の流れ

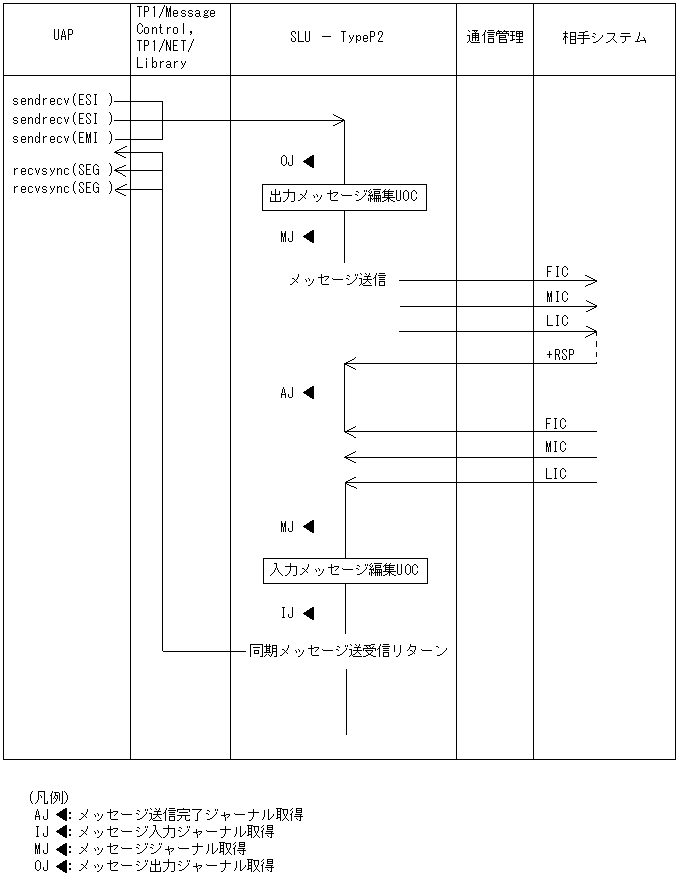

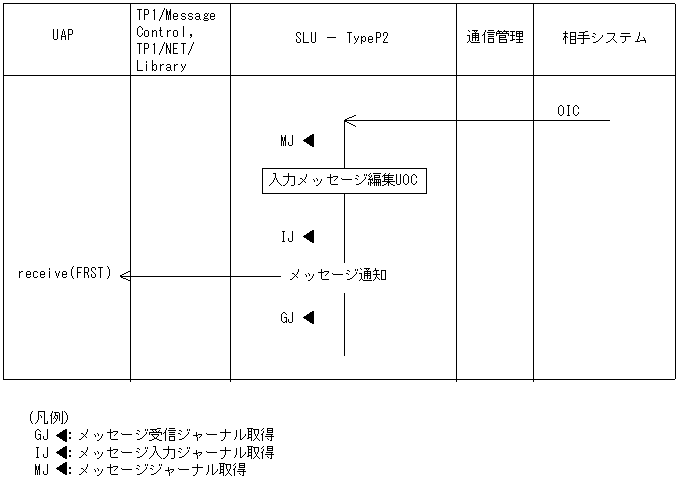

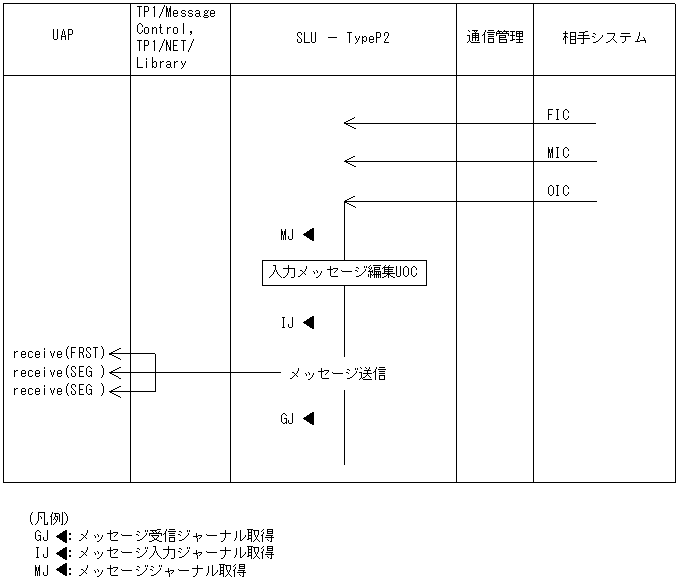

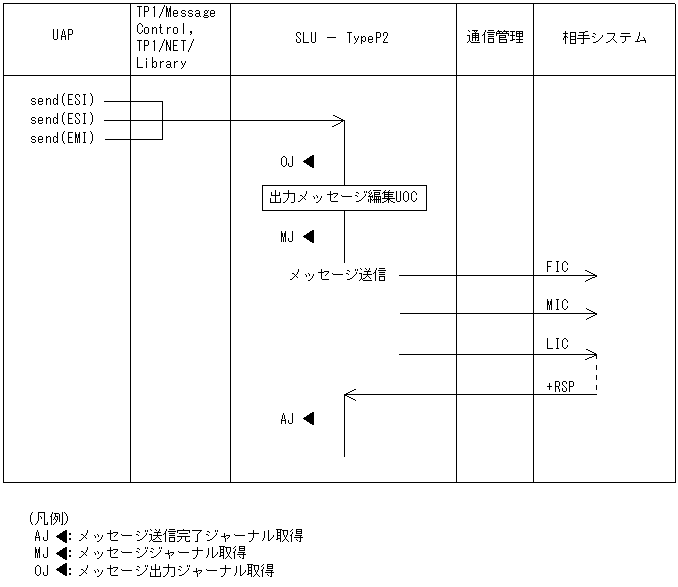

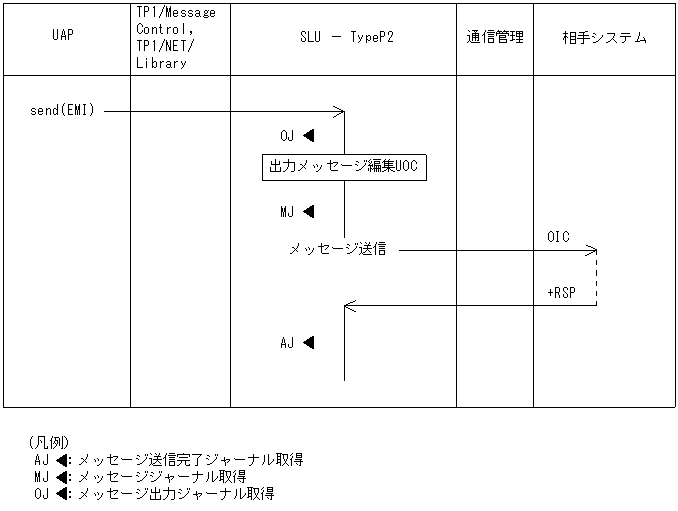

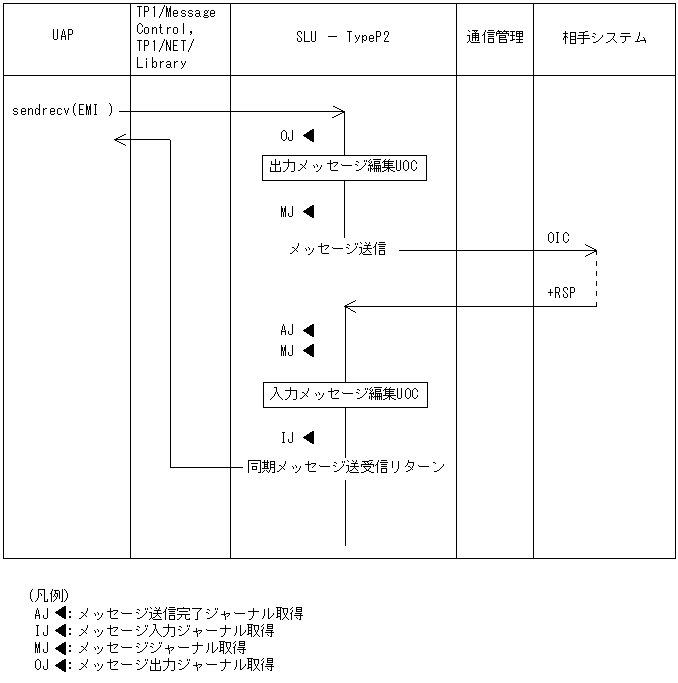

メッセージを送受信するときの処理の流れを図D-1〜図D-6に示します。
|
|
![[図データ]](GRAPHICS/ZU0A0100.GIF)
|
|
![[図データ]](GRAPHICS/ZU0A0200.GIF)
|
|
![[図データ]](GRAPHICS/ZU0A0300.GIF)
|
|
![[図データ]](GRAPHICS/ZU0A0400.GIF)
|
|
![[図データ]](GRAPHICS/ZU0A0500.GIF)
|
|
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/Secondary Logical Unit - TypeP2編
![[図データ]](GRAPHICS/ZU0A0600.GIF)
