dc_mcf_sendrecv − 同期型の問い合わせメッセージの送受信(C言語)
- 〈このページの構成〉
形式
ANSI C,C++の形式
#include<dcmcf.h> int dc_mcf_sendrecv (DCLONG action, DCLONG commform, char *termnam, char *resv01, char *senddata, DCLONG sdataleng, char *recvdata, DCLONG *rdataleng, DCLONG inbufleng, DCLONG *time, DCLONG watchtime)
K&R版Cの形式
#include<dcmcf.h> int dc_mcf_sendrecv (action, commform, termnam, resv01, senddata, sdataleng, recvdata, rdataleng, inbufleng, time,watchtime) DCLONG action; DCLONG commform; char *termnam; char *resv01; char *senddata; DCLONG sdataleng; char *recvdata; DCLONG *rdataleng; DCLONG inbufleng; DCLONG *time; DCLONG watchtime;
機能
同期型でメッセージを送信したあと,同期型でメッセージを受信します。
相手システムへ送るメッセージのうち,一つのセグメントを送信します。セグメントの数だけdc_mcf_sendrecv関数を呼び出すと,一つの論理メッセージを送信できます。
メッセージの最終セグメントを送信すると,dc_mcf_sendrecv関数は相手システムからの応答を待ちます。応答が届くと,そのメッセージの先頭セグメントを受信します。中間セグメントまたは最終セグメントを受信する場合は,dc_mcf_recvsync関数を呼び出してください。
受信できるメッセージの一つのセグメントの最大長は,32767バイトです。また,送信できるメッセージの一つのセグメントの最大長は,32000バイトです。

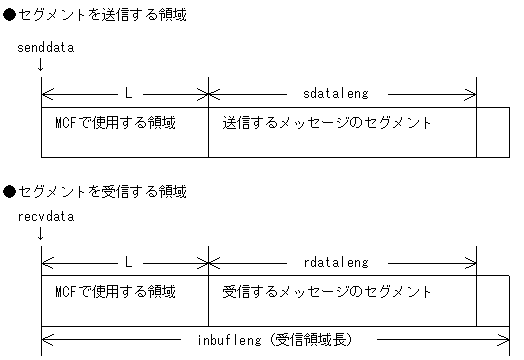

セグメントを送信する領域と受信する領域の形式を次に示します。Lは,バッファ形式1の場合は8バイト,バッファ形式2の場合は4バイトです。
UAPで値を設定する引数
●action
送信するセグメント,および使用するバッファ形式を次の形式で設定します。
{DCMCFESI|DCMCFEMI}〔|{DCMCFBUF1|DCMCFBUF2}〕
- DCMCFESI
-
先頭セグメントまたは中間セグメントを送信する場合に設定します。
- DCMCFEMI
-
最終セグメントを送信する場合や,論理メッセージが単一セグメントの場合に設定します。
メッセージの送信の終了を連絡するために,最後は必ずこの値を設定してください。この値を設定してdc_mcf_sendrecv関数を呼び出すと,相手システムからの応答を待ちます。
- DCMCFBUF1
-
バッファ形式1を使用する場合に設定します。
- DCMCFBUF2
-
バッファ形式2を使用する場合に設定します。
●commform
同期型メッセージの送受信を示す,DCMCFIOを設定します。
●termnam
メッセージを出力して応答を入力する論理端末名称を設定します。論理端末名称は最大8バイトの長さです。論理端末名称の最後にはヌル文字を付けてください。
●resv01
NULLまたはヌル文字列を設定します。
●senddata
送信するセグメントの内容を設定した領域を設定します。一つのセグメントで32000バイトまで送信できます。
先頭セグメントの送信後,メッセージの送信の終了を連絡する場合で,セグメントの内容がないときも,必ず設定してください。
●sdataleng
送信するセグメントの長さを設定します。先頭セグメントの送信後,メッセージの送信の終了を連絡する場合で,セグメントの内容がないときは,0を設定してください。
●recvdata
セグメントを受信する領域を設定します。
単一セグメントまたは最終セグメントを送信するdc_mcf_sendrecv関数が終了すると,受信したメッセージの先頭セグメントが返されます。
処理終了後,recvdataにはOpenTP1から値が返ります。
●inbufleng
セグメントを受信する領域の長さを設定します。
●watchtime
dc_mcf_sendrecv関数を呼び出してから終了するまでの最大時間を設定します。
0を設定した場合,MCFマネジャ定義のUAP共通定義で指定した同期型送受信監視時間(mcfmuap -t sndrcvtim)が設定されます。負の値を設定した場合は,時間を監視しません。
- 注意事項
-
監視時間の精度は秒単位です。また,タイマ定義(mcfttim -t)のbtimオペランドで指定する時間の間隔でタイムアウトが発生したかどうかを監視しています。このため,設定した監視時間と実際にタイムアウトを検出する時間には秒単位の誤差が生じます。そのため,タイミングによっては,設定した監視時間よりも短い時間で起動することがあります。監視時間が小さくなるほど,誤差の影響を受けやすくなりますので,監視時間は3(単位:秒)以上の値の設定を推奨します。
OpenTP1から値が返される引数
●recvdata
受信したセグメントの内容が返されます。
●rdataleng
受信したセグメントの長さが返されます。
●time
メッセージを受信した時刻が,1970年1月1日0時0分0秒からの通算の秒数で返されます。
リターン値
リターン値 |
リターン値 (数値) |
意味 |
---|---|---|
DCMCFRTN_00000 |
0 |
正常に終了しました。 |
DCMCFRTN_71002 |
-12002 |
メッセージキューへの入出力処理時に障害が発生しました。 |
メッセージキューが閉塞されています。 |
||
メッセージキューが割り当てられていません。 |
||
sdatalengに32000バイトを超える値を設定しています。 |
||
MCFが終了処理中のため,メッセージの送受信を受け付けられません。 |
||
DCMCFRTN_71003 |
-12003 |
メッセージキューが満杯です。 |
DCMCFRTN_71004 |
-12004 |
メッセージを格納するバッファをメモリ上に確保できませんでした。 |
DCMCFRTN_71108 |
-12108 |
メッセージを送信しようとしましたが,送信先の管理テーブルが確保できませんでした。 |
プロセスのローカルメモリが不足しています。 |
||
DCMCFRTN_72000 |
-13000 |
先頭セグメントを受信するdc_mcf_receive関数を呼び出す前に,dc_mcf_sendrecv関数を呼び出しています。 |
DCMCFRTN_72001 |
-13001 |
termnamに設定した論理端末名称が間違っています。 |
termnamに設定した論理端末名称は,定義されていません。 |
||
dc_mcf_sendrecv関数を呼び出せない論理端末を設定しています。 |
||
DCMCFRTN_72005 |
-13005 |
<actionでDCMCFESIを設定した場合> sdatalengに0バイト,またはマイナス値を設定しています。 |
DCMCFRTN_72013 |
-13013 |
inbuflengの指定値を超えるセグメントを受信しました。inbuflengの指定値を超えた部分は切り捨てられました。 |
DCMCFRTN_72016 |
-13016 |
actionに設定した値が間違っています。 |
resv01に設定した値が間違っています。 |
||
引数に設定した値に間違いがあります。 |
||
DCMCFRTN_72024 |
-13024 |
commformに設定した値が間違っています。 |
DCMCFRTN_72026 |
-13026 |
actionに設定したセグメント種別(DCMCFESIまたはDCMCFEMI)の値が間違っています。 |
DCMCFRTN_72036 |
-13036 |
inbuflengの指定値が不足しています。バッファ形式1の場合は9バイト以上,バッファ形式2の場合は5バイト以上の領域を確保してください。 |
DCMCFRTN_72041 |
-13041 |
<actionでDCMCFEMIを設定した場合>
|
DCMCFRTN_72073 |
-13073 |
非同期型のメッセージの送信処理が仕掛り中です。 |
DCMCFRTN_73001 |
-14001 |
watchtimeに60秒を加算した時間が経過しましたが,MCF通信プロセスからの応答がありません。 |
出力キューからのメッセージの読み込み時に障害が発生しました。 |
||
相手システムから否定応答(-RSP)を受信しました。 |
||
出力先の論理端末でMCF通信プロセスの内部障害が発生しました。 |
||
DCMCFRTN_73005 |
-14005 |
watchtimeに設定した時間が経過しましたが,論理端末からの応答がありません。 |
応答ダミーデータ(空白メッセージ)を受信しました。 |
||
DCMCFRTN_73008 |
-14008 |
論理端末が閉塞中,またはMCFが終了処理中に,dc_mcf_sendrecv関数を呼び出しました。 |
DCMCFRTN_73010 |
-14010 |
入力または出力メッセージ編集UOCで障害が発生しました。 |
メッセージの読み込み時に障害が発生しました。 |
||
メッセージの編集エラーが発生しました。 |
||
DCMCFRTN_73015 |
-14015 |
出力先の論理端末は,ほかのUAPで仕掛り中です。 |
DCMCFRTN_73018 |
-14018 |
watchtimeに設定した値が間違っています。 |
DCMCFRTN_73020 |
-14020 |
出力先の論理端末は停止しています。 |
上記以外 |
− |
プログラムの破壊などによる,予期しないエラーが発生しました。 |
