2.2.4　一方送信メッセージの送信

TP1/NET/OSAS-NIFが，相手システムへ一方送信メッセージを送信した場合の処理の流れを説明します。

一方送信メッセージ送信の処理の流れを次の図に示します。

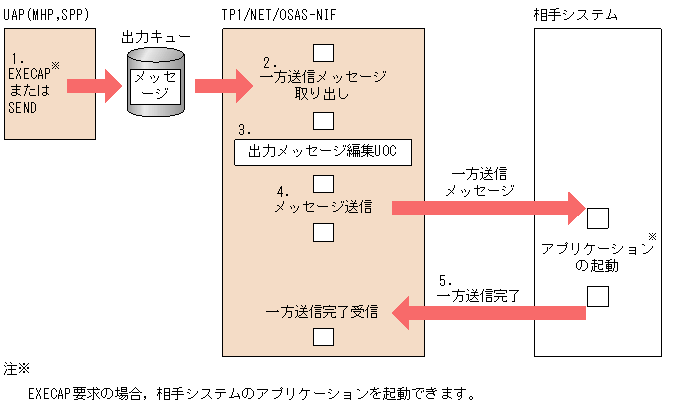

図2‒20　一方送信メッセージ送信の処理の流れ

1. MHPまたはSPPから，send型論理端末あてに一方送信メッセージを送信します。

2. TP1/NET/OSAS-NIFは出力キューに書き込まれたメッセージを取り出します。

3. 出力メッセージ編集UOCでメッセージを編集します。

4. 相手システムへメッセージを送信します。

5. 相手システムからの一方送信完了を受信します。
