2.2.5　一方送信メッセージの受信

TP1/NET/OSAS-NIFが，相手システムからの一方送信メッセージを受信した場合の処理の流れを説明します。

一方送信メッセージ受信の処理の流れを次の図に示します。

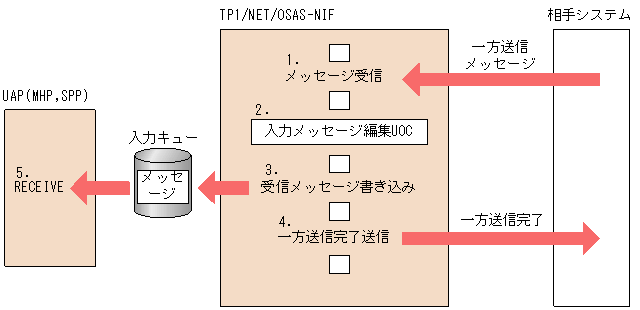

図2‒21　一方送信メッセージ受信の処理の流れ

1. 相手システムからreceive型論理端末あての一方送信メッセージを受信します。

2. 入力メッセージ編集UOCでメッセージを編集します。

3. 受信したメッセージを入力キューに書き込みます。

4. 相手システムに一方送信完了を送信します。

5. MHPを起動させます。MHPはRECEIVE要求を発行してメッセージを受け取ります。
