2.2.3　応答メッセージの送信

TP1/NET/OSAS-NIFが，相手システムからの問い合わせメッセージを受信し，相手システムへ応答メッセージを送信する場合の処理の流れを説明します。

問い合わせメッセージの受信と応答メッセージの送信の流れを次の図に示します。

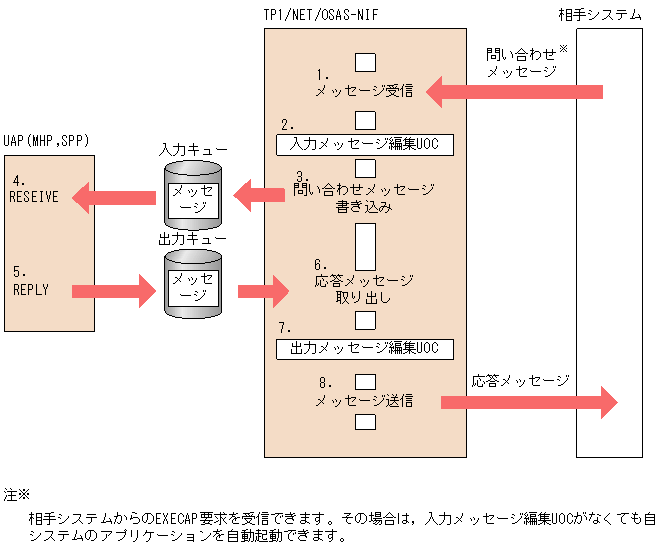

図2‒19　問い合わせメッセージの受信と応答メッセージの送信の流れ

相手システムからの問い合わせメッセージをreply型論理端末で受信します。
入力メッセージ編集UOCでメッセージを編集します。相手システムからのEXECAP要求を受信した場合に，自システムのアプリケーションが指定されているときは，入力メッセージ編集UOCは不要です。
TP1/NET/OSAS-NIFは入力キューへ問い合わせメッセージを書き込みます。
MHPを起動させます。MHPはRECEIVE要求を発行してメッセージを受け取ります。ただし，相手システムからのEXECAP要求を受信した場合は，EXECAP要求の中で指定されたアプリケーションが起動されます。
MHPは，REPLY要求を発行して出力キューへ応答メッセージを書き込みます。
TP1/NET/OSAS-NIFは，出力キューに書き込まれた応答メッセージを取り出します。
出力メッセージ編集UOCでメッセージを編集します。
相手システムへ応答メッセージを送信します。
