2.2.2　同期型の問い合わせメッセージの送信

TP1/NET/OSAS-NIFが，相手システムへ同期型の問い合わせメッセージを送信し，相手システムからの応答メッセージを受信した場合の処理の流れを説明します。

同期型の問い合わせメッセージの送信と応答メッセージの受信の流れを次の図に示します。

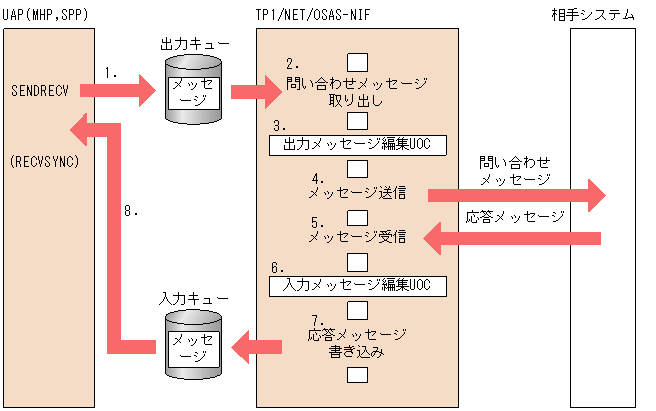

図2‒18　同期型の問い合わせメッセージの送信と応答メッセージの受信の流れ

1. MHPまたはSPPから，request型論理端末（同期型）あてに問い合わせメッセージを送信します。

   request型論理端末（同期型）は使用状態となり，同じ論理端末あてにSENDRECV要求を発行できません。

2. TP1/NET/OSAS-NIFは出力キューに書き込まれたメッセージを取り出します。

3. 出力メッセージ編集UOCでメッセージを編集します。

4. 相手システムへ問い合わせメッセージを送信します。

5. 相手システムから応答メッセージを受信します。

6. 入力メッセージ編集UOCでメッセージを編集します。

7. TP1/NET/OSAS-NIFは入力キューへ応答メッセージを書き込みます。

   1.で使用状態としたrequest型論理端末（同期型）の状態を解除し，同じ論理端末あてにSENDRECV要求を発行可能とします。

8. 問い合わせメッセージを送信したUAPに制御が渡され，応答メッセージを受け取ります。

   応答メッセージが複数のセグメントの場合，RECVSYNC要求を発行して，後続セグメントを受信します。
