2.2.1　問い合わせメッセージの送信

TP1/NET/OSAS-NIFが，相手システムへ問い合わせメッセージを送信し，相手システムからの応答メッセージを受信した場合の処理の流れを説明します。

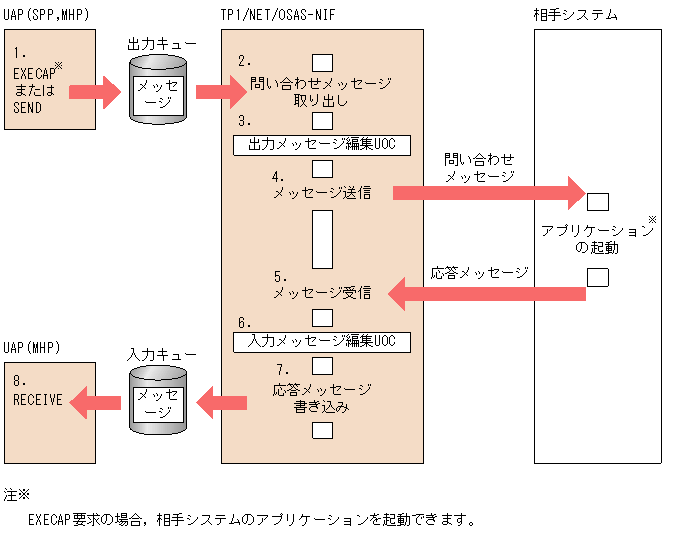

問い合わせメッセージの送信と応答メッセージの受信の流れを次の図に示します。

図2‒17　問い合わせメッセージの送信と応答メッセージの受信の流れ

1. SPPまたはMHPから，request型論理端末あてに問い合わせメッセージを送信します。

   EXECAP要求を呼び出した場合，request型論理端末は使用状態となり，同じ論理端末あてにEXECAP要求を発行できません。

2. TP1/NET/OSAS-NIFは出力キューに書き込まれたメッセージを取り出します。

3. 出力メッセージ編集UOCでメッセージを編集します。

4. 相手システムへ問い合わせメッセージを送信します。

5. 相手システムから応答メッセージを受信します。

6. 入力メッセージ編集UOCでメッセージを編集します。

7. TP1/NET/OSAS-NIFは入力キューへ応答メッセージを書き込みます。

   1.でEXECAP要求を呼び出した場合，1.で使用状態としたrequest型論理端末の状態を解除します。同じ論理端末あてにEXECAP要求を発行できます。

8. MHPを起動させます。MHPはRECEIVE要求を発行してメッセージを受け取ります。
