分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/NCSB編
一方送信メッセージを受信するときの処理の流れを，図A-3〜図A-4に示します。

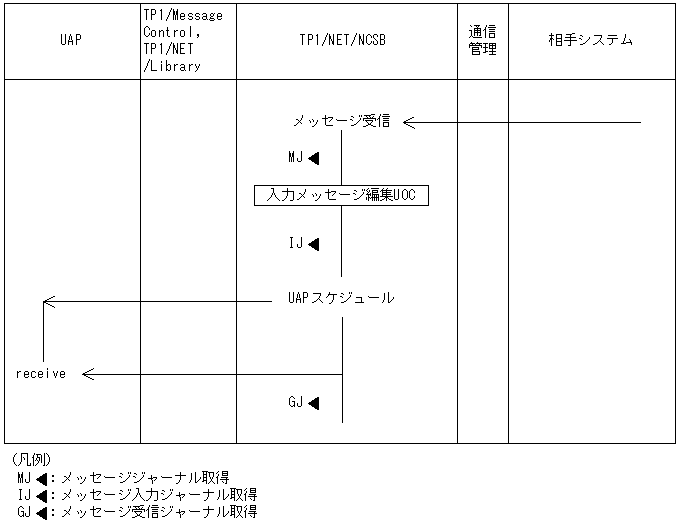

図A-3 メッセージ受信の処理の流れ（単一セグメントの場合）

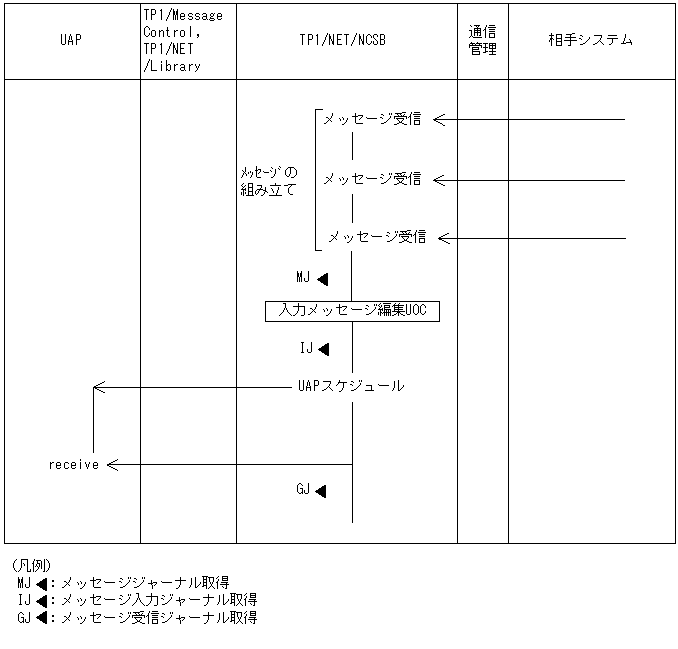

図A-4 メッセージ受信の処理の流れ（複数セグメントの場合）
