分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/NCSB編
障害発生時の処理の流れを図B-1〜図B-5に示します。

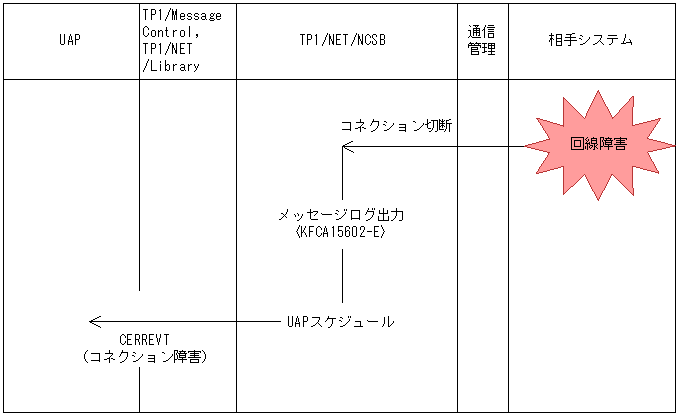

図B-1 コネクション障害

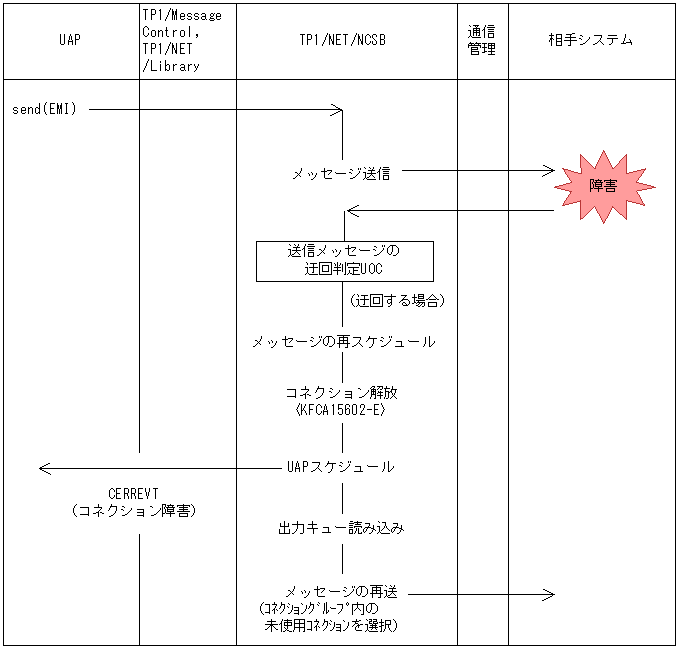

図B-2 メッセージ送信中の回線障害（送信メッセージの迂回判定UOCで迂回する場合）

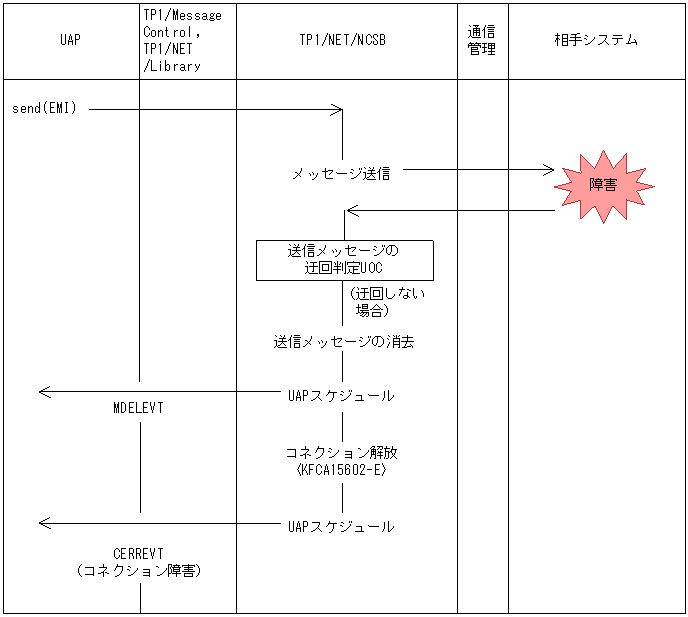

図B-3 メッセージ送信中の回線障害（送信メッセージの迂回判定UOCで迂回しない場合）

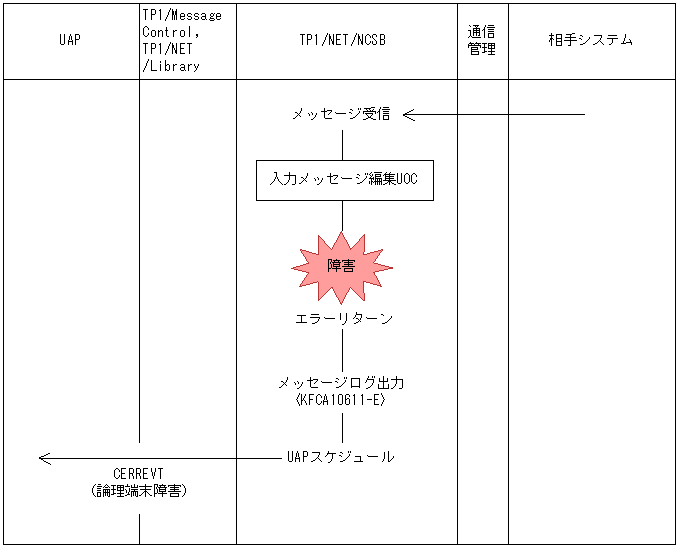

図B-4 入力メッセージ編集UOCエラーリターン

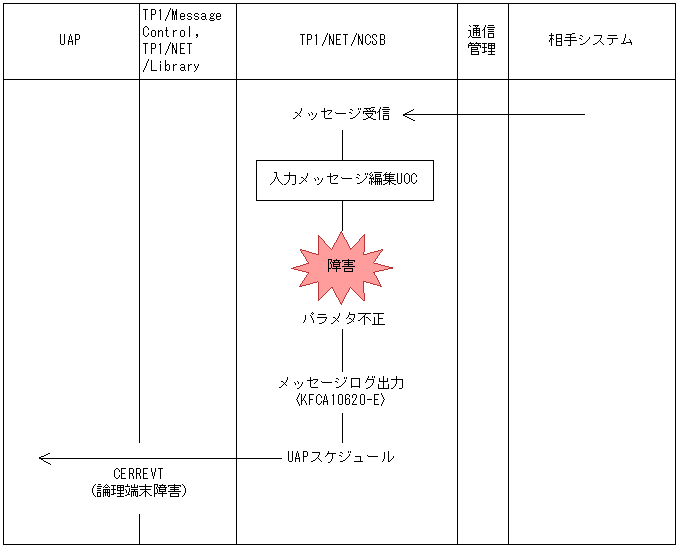

図B-5 入力メッセージ編集UOCパラメタ不正
