分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/NCSB編
一方送信メッセージを送信するときの処理の流れを，図A-1〜図A-2に示します。

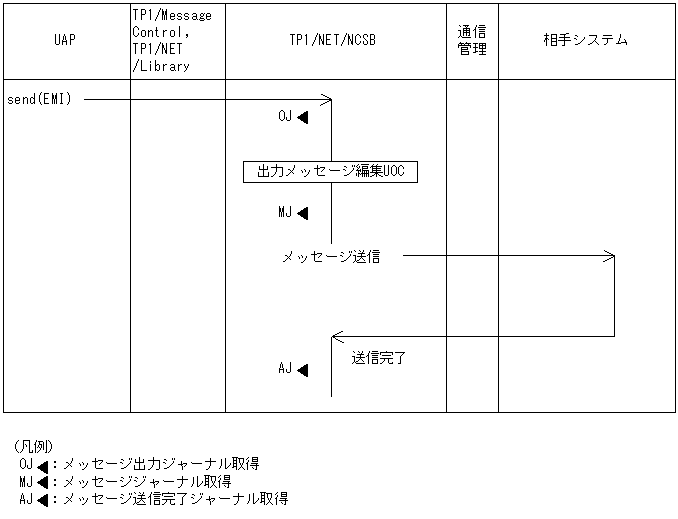

図A-1 メッセージ送信の処理の流れ（単一セグメントの場合）

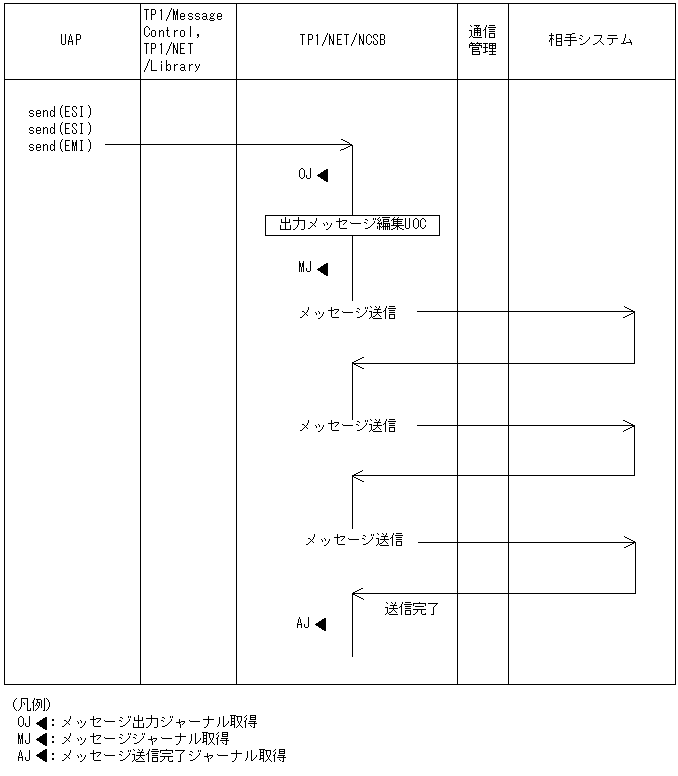

図A-2 メッセージ送信の処理の流れ（複数セグメントの場合）
