付録F　ソケット関数の処理の流れ

ここでは，次の場合にTP1/NET/UDPが発行するソケット関数の処理の流れを示します。

UDP/IPソケットと相手システム間のパケット送受信のタイミングはTP1/NET/UDPが動作するOSの実装に依存します。実装によっては，実際のパケット送受信のタイミングが，図に示したパケット送受信のタイミングと異なる場合があります。

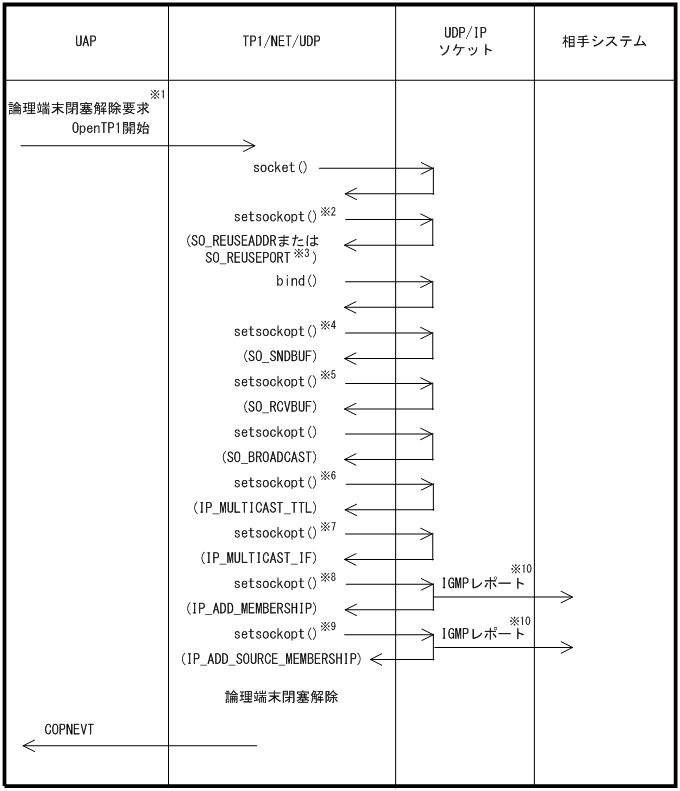

図F‒1　論理端末の閉塞解除

注※1

論理端末閉塞解除要求は，運用コマンド（mcftactle）の入力，またはAPI（dc_mcf_tactle関数もしくはCBLDCMCF（'TACTLE△△'））の発行で行います。

注※2

ポート番号を共用する場合（論理端末定義（mcftalcle -r）のreuseオペランドにyesを指定），発行します。

注※3

適用OSがLinuxの場合，「SO_REUSEADDR」を発行します。適用OSがAIXの場合，「SO_REUSEPORT」を発行します。

注※4

システムのメッセージ送信バッファ長（論理端末定義（mcftalcle -s）のsyssndsizeオペランド）を指定した場合，発行します。

注※5

システムのメッセージ受信バッファ長（論理端末定義（mcftalcle -s）のsysrcvsizeオペランド）を指定した場合，発行します。

注※6

マルチキャスト通信機能を使用し（論理端末定義（mcftalcle -m）のmulticastオペランドにyesを指定），送信するマルチキャストパケットの生存期間（論理端末定義（mcftalcle -m）のmulticastttlオペランド）を指定した場合，発行します。

注※7

マルチキャスト通信機能を使用し，自システムのホスト名またはIPアドレスを指定した場合，発行します。

注※8

マルチキャスト通信機能を使用し，マルチキャスト送信元システムのホスト名またはIPアドレス（論理端末定義（mcftalcle -m）のshostname[1〜8]オペランド）を指定していない場合，発行します。

注※9

マルチキャスト通信機能を使用し，マルチキャスト送信元システムのホスト名またはIPアドレス（論理端末定義（mcftalcle -m）のshostname[1〜8]オペランド）を指定した場合，発行します。

注※10

自システムと相手システム間のネットワーク機器に送信します。

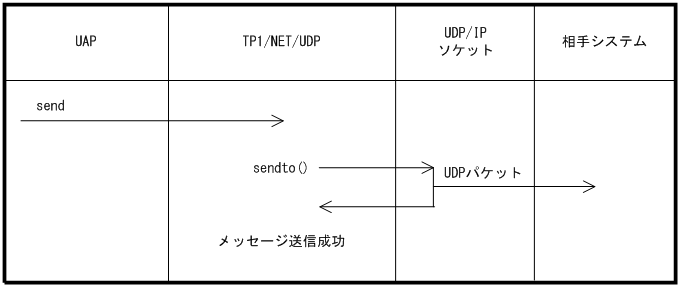

図F‒2　メッセージ送信

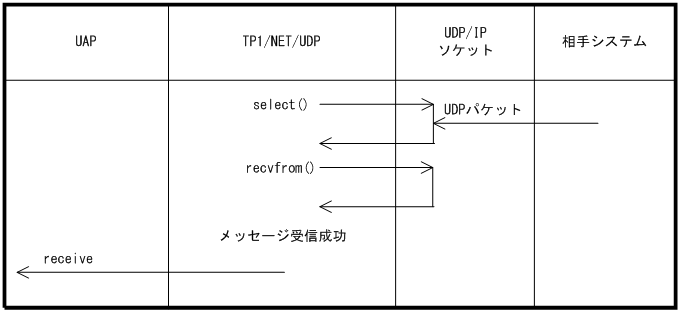

図F‒3　メッセージ受信

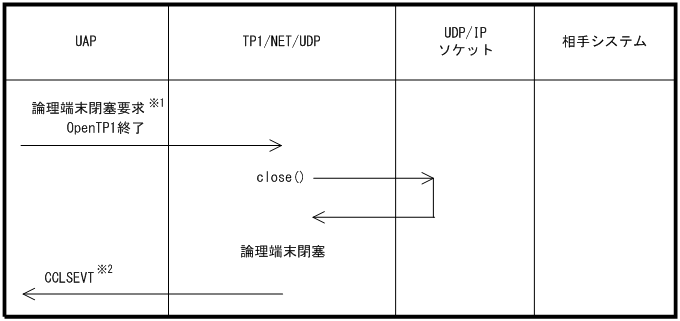

図F‒4　論理端末の閉塞

注※1

論理端末閉塞要求は，運用コマンド（mcftdctle）の入力，またはAPI（dc_mcf_tdctle関数もしくはCBLDCMCF（'TDCTLE△△'））の発行で行います。

注※2

OpenTP1終了時の論理端末閉塞では，CCLSEVTは発行されません。
