付録E 障害発生時の処理の流れ

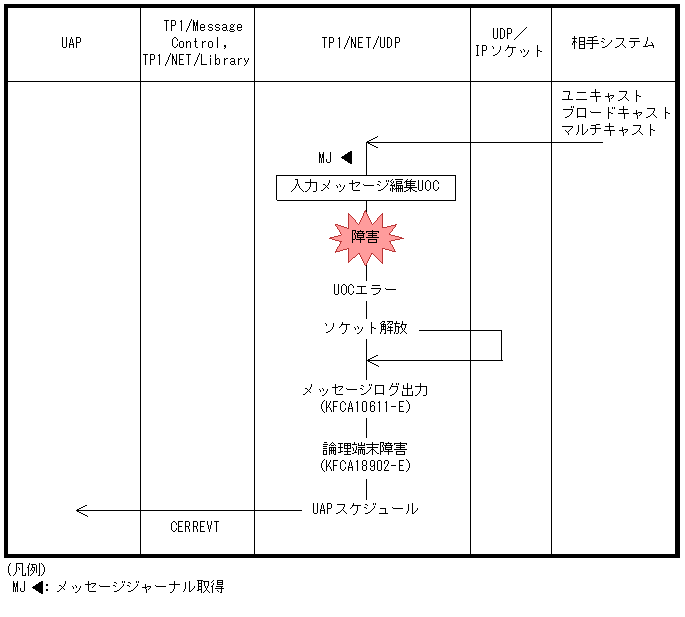

障害発生時の処理の流れを図E-1および図E-2に示します。
|
|
![[図データ]](GRAPHICS/ZU0B0100.GIF)
|
|
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/User Datagram Protocol編
OpenTP1 Version 7 分散トランザクション処理機能 OpenTP1 プロトコル TP1/NET/User Datagram Protocol編

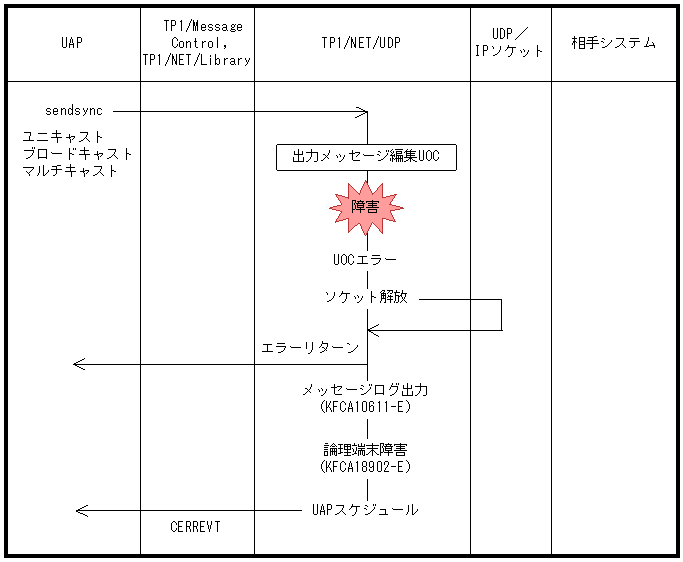

障害発生時の処理の流れを図E-1および図E-2に示します。
|
|
|
|
![[図データ]](GRAPHICS/ZU0B0200.GIF)
