dc_mcf_send − 一方送信メッセージの送信（C言語）

〈このページの構成〉

形式
機能
UAPで値を設定する引数
リターン値
注意事項

形式

ANSI C，C++の形式

#include <dcmcf.h>
int  dc_mcf_send(DCLONG action, DCLONG commform, char *termnam,
                 char *resv01, char *senddata, DCLONG sdataleng,
                 char *resv02, DCLONG opcd)

K&R版 Cの形式

#include <dcmcf.h>
int  dc_mcf_send(action, commform, termnam, resv01, senddata,
                 sdataleng, resv02, opcd)
DCLONG          action;
DCLONG          commform;
char            *termnam;
char            *resv01;
char            *senddata;
DCLONG          sdataleng;
char            *resv02;
DCLONG          opcd;

ページの先頭へ

機能

相手システムへ一方送信メッセージを送信します。一方送信メッセージは，一つのセグメントで構成されます。

送信できるメッセージの一つのセグメントの最大長は，制御ヘッダの24バイトを含めて32000バイトまでです。

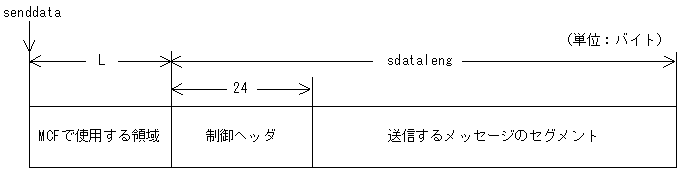

セグメントを送信する領域の形式を次に示します。Lは，バッファ形式1の場合は8バイト，バッファ形式2の場合は4バイトです。

[図データ]

制御ヘッダ（dcmudp_dc_header）は<dcmudpu.h>に，次のように定義されています。

typedef struct {
    unsigned  char   r_exipaddr[12];       …予備
    DCULONG          r_ipaddr;             …相手IPアドレス
    unsigned  char   rsv1[2];              …予備
    unsigned  short  r_portno;             …相手ポート番号
    unsigned  char   rsv2[4];              …予備
} dcmudp_dc_header;

相手IPアドレスと相手ポート番号の設定方法については，「2.1.3　通信相手のアドレスの指定」を参照してください。

ページの先頭へ

UAPで値を設定する引数

●action

単一セグメントを送信すること，一般か優先かどうか，出力通番を付けるかどうか，および使用するバッファ形式を，次の形式で設定します。

DCMCFEMI〔|｛DCMCFNORM|DCMCFPRIO｝〕〔|｛DCMCFSEQ|DCMCFNSEQ｝〕〔|｛DCMCFBUF1|DCMCFBUF2｝〕

DCMCFEMI: 単一セグメントを示すDCMCFEMIを設定します。
DCMCFNORM: 一般の一方送信メッセージとして送信する場合に設定します。
DCMCFPRIO: 優先の一方送信メッセージとして送信する場合に設定します。
DCMCFSEQ: 出力通番を付ける場合に設定します。
DCMCFNSEQ: 出力通番を付けない場合に設定します。
DCMCFBUF1: バッファ形式1を使用する場合に設定します。
DCMCFBUF2: バッファ形式2を使用する場合に設定します。

●commform

一方送信を示す，DCMCFOUTを設定します。

●termnam

出力先の論理端末名称を設定します。論理端末名称は最大8バイトの長さです。論理端末名称の最後にはヌル文字を付けてください。

●resv01

NULLまたはヌル文字列を設定します。

●senddata

送信するセグメントの内容を設定した送信領域を設定します。制御ヘッダの24バイトを含めて32000バイトまで送信できます。

送信領域の制御ヘッダ内の予備領域は，必ずすべて0に設定してください。

●sdataleng

送信するセグメントの長さを設定します。

●resv02

NULLまたはヌル文字列を設定します。

●opcd

DCNOFLAGSを設定します。

ページの先頭へ

リターン値

リターン値	リターン値（数値）	意味
DCMCFRTN_00000	0	正常に終了しました。
DCMCFRTN_71002	-12002	メッセージキューへの出力処理中に障害が発生しました。
		メッセージキューが閉塞されています。
		メッセージキューが割り当てられていません。
		sdatalengに32000バイトを超える値を設定しています。
		MCFが終了処理中のため，メッセージの送信を受け付けられません。
DCMCFRTN_71003	-12003	メッセージキューが満杯です。
DCMCFRTN_71004	-12004	メッセージを格納するバッファをメモリ上に確保できませんでした。
DCMCFRTN_71108	-12108	メッセージを送信しようとしましたが，送信先の管理テーブルが確保できませんでした。
DCMCFRTN_71108	-12108	プロセスのローカルメモリが不足しています。
DCMCFRTN_72000	-13000	＜MHPの実行でリターンした場合＞先頭セグメントを受信するdc_mcf_receive関数を呼び出す前に，dc_mcf_send関数を呼び出しています。
DCMCFRTN_72000	-13000	＜SPPの実行でリターンした場合＞トランザクションでないSPPの処理から，dc_mcf_send関数を呼び出しています。
DCMCFRTN_72001	-13001	termnamに設定した論理端末名称が間違っています。
		termnamに設定した論理端末名称は，定義されていません。
		dc_mcf_send関数を呼び出せない論理端末を設定しています。
DCMCFRTN_72016	-13016	actionに設定したメッセージ種別（DCMCFNORMまたはDCMCFPRIO）の値が間違っています。
		actionに設定した値が間違っています。
		opcdに設定した値が間違っています。
		resv01またはresv02に設定した値が間違っています。
		引数に設定した値に間違いがあります。
DCMCFRTN_72017	-13017	actionに設定した出力通番の要否（DCMCFSEQまたはDCMCFNSEQ）の値が間違っています。
DCMCFRTN_72024	-13024	commformに設定した値が間違っています。
DCMCFRTN_72026	-13026	actionに設定したセグメント種別（DCMCFEMI）の値が間違っています。
DCMCFRTN_72041	-13041	sdatalengに0，またはマイナス値を設定しています。
上記以外	−	プログラムの破壊などによる，予期しないエラーが発生しました。

（凡例）: −：該当しません。

ページの先頭へ

注意事項

MCFがUAPの送信要求をTP1/NET/UDPにスケジュールする優先順位は，高い方から同期型メッセージの送信，一方送信メッセージの送信（優先），一方送信メッセージの送信（一般）です。同一論理端末上で同期型メッセージの送信と一方送信メッセージの送信を併用する場合，送信メッセージの追い越しが発生する場合があります。

このため，同一論理端末上での，dc_mcf_send関数とdc_mcf_sendsync関数の併用は避けてください。同様に，COBOL言語およびデータ操作言語での，同期型メッセージの送信と一方送信メッセージの送信の併用は避けてください。

併用する場合は，dc_mcf_sendsync関数の送信メッセージがdc_mcf_send関数の送信メッセージを追い越した場合でも，問題が生じないように運用してください。
