TP1/NET/XMAP3が分岐送信形態のメッセージ処理中に，障害の発生する個所の区分を次の図に示します。また，障害発生個所ごとにするTP1/NET/XMAP3の障害処理について，次の表に示します。

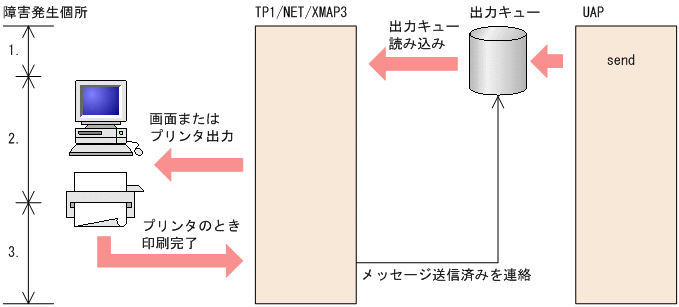

図11-2　分岐送信形態の障害

表11-14　分岐送信形態の障害の処理

障害発生個所	内容	TP1/NET/XMAP3の処理	送信メッセージの扱い	受信メッセージの扱い	UAPでできる処理
1.	出力キュー障害 出力編集UOC障害 出力マッピング障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します（画面の場合）。 論理端末を閉塞します。	保留します。	該当しません。	VERREVT処理
2.	論理端末障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します（画面の場合）。 論理端末を閉塞します。	保留します。	該当しません。	VERREVT処理
3.	メッセージ送信済み障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します（画面の場合）。 論理端末を閉塞します。	保留します。	該当しません。	VERREVT処理
