TP1/NET/XMAP3が非問い合わせ応答形態のメッセージ処理中に，障害の発生する個所の区分を次の図に示します。また，障害発生個所ごとにするTP1/NET/XMAP3の障害処理について，次の表に示します。

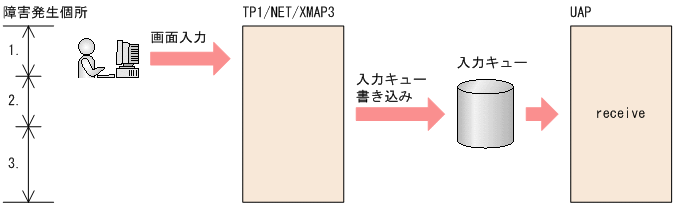

図11-1　非問い合わせ応答形態の障害

表11-13　非問い合わせ応答形態の障害の処理

障害発生個所	内容	TP1/NET/XMAP3の処理	送信メッセージの扱い	受信メッセージの扱い	UAPでできる処理
1.	論理端末障害 入力マッピング障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。	該当しません。	破棄します。	VERREVT処理
	入力編集UOC障害	メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。	該当しません。	破棄します。	ありません。
2.	入力キュー障害	メッセージログを出力します。 ERREVT1またはERREVT2を起動します。起動できない場合はオペレータインジケータを表示し，受信メッセージは破棄します。 論理端末は閉塞しません。	該当しません。	ERREVT1，またはERREVT2でUAPに渡します。	ERREVT1またはERREVT2処理 （noans型で起動） sendによる画面へのメッセージ送信
3.	UAP異常終了	ERREVT2またはERREVT3を起動します。 論理端末は閉塞しません。	該当しません。	ERREVT2，またはERREVT3でUAPに渡します。	ERREVT2またはERREVT3処理 sendによる画面へのメッセージ送信
