TP1/NET/XMAP3が問い合わせ応答形態のメッセージ処理中に，障害の発生する個所の区分を次の図に示します。また，障害発生個所ごとにするTP1/NET/XMAP3の障害処理について，次の表に示します。

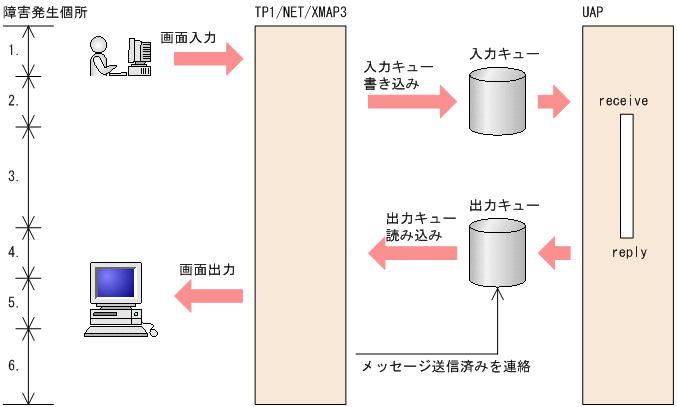

図11-3　問い合わせ応答形態の障害

表11-15　問い合わせ応答形態の障害の処理

障害発生個所	内容	TP1/NET/XMAP3の処理	送信メッセージの扱い	受信メッセージの扱い	UAPでできる処理
1.	論理端末障害 入力マッピング障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。	該当しません。	破棄します。	VERREVT処理
	入力編集UOC障害	メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。	該当しません。	破棄します。	ありません。
2.	入力キュー障害	メッセージログを出力します。 ERREVT1またはERREVT2を起動します。起動できない場合はオペレータインジケータを表示し，受信メッセージは破棄します。 論理端末は閉塞しません。	該当しません。	ERREVT1，またはERREVT2でUAPに渡します。	ERREVT1処理 （noans型で起動）sendによる画面へのメッセージ送信 ERREVT2処理 （ans型で起動）replyによる画面へのメッセージ送信
3.	UAP異常終了	ERREVT2またはERREVT3を起動します。 論理端末は閉塞しません。	異常終了前の応答送信は破棄します。	ERREVT2，またはERREVT3でUAPに渡します。	ERREVT2またはERREVT3処理 replyによる画面へのメッセージ送信
4.	出力キュー障害 出力マッピング障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。	破棄します。	該当しません。	VERREVT処理
	出力編集UOC障害	メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。	破棄します。	該当しません。	ありません。
5.	論理端末障害	メッセージログを出力します。 VERREVTを起動します。 論理端末画面を破棄します。 論理端末を閉塞します。	破棄します。	該当しません。	VERREVT処理
6.	メッセージ送信済み障害	メッセージログを出力します。 オペレータインジケータを表示します。 論理端末は閉塞しません。	破棄します。	該当しません。	ありません。
