付録F.2 任意の相手システムとのメッセージ衝突
TP1/NET/TCP/IPのメッセージ送信と，任意の相手システムからのメッセージ送信が衝突した場合，TP1/NET/TCP/IPは受信メッセージ判定UOCの指定内容に従って動作します。UOCで，受信したメッセージの種別，および送信処理中のメッセージの処理内容を指定し，送受信メッセージが衝突した場合のTP1/NET/TCP/IPの動作を決定してください。メッセージの処理内容については，「5.1.12(5) ユーザが値を設定する項目」を参照してください。
送受信メッセージ衝突時の処理の流れを，次に示す受信メッセージ判定UOCの設定の例ごとに説明します。
-
メッセージ種別が一方送信メッセージ，送達確認メッセージ送信要，送信処理継続の設定の場合
-
メッセージ種別が一方送信メッセージ，送達確認メッセージ送信要，送信処理再送の設定の場合
-
メッセージ種別が一方送信メッセージ，送達確認メッセージ送信要，送信処理停止の設定の場合
-
メッセージ種別が破棄メッセージ，送信処理継続の設定の場合
-
メッセージ種別がコネクション解放の設定の場合
- 〈この項の構成〉

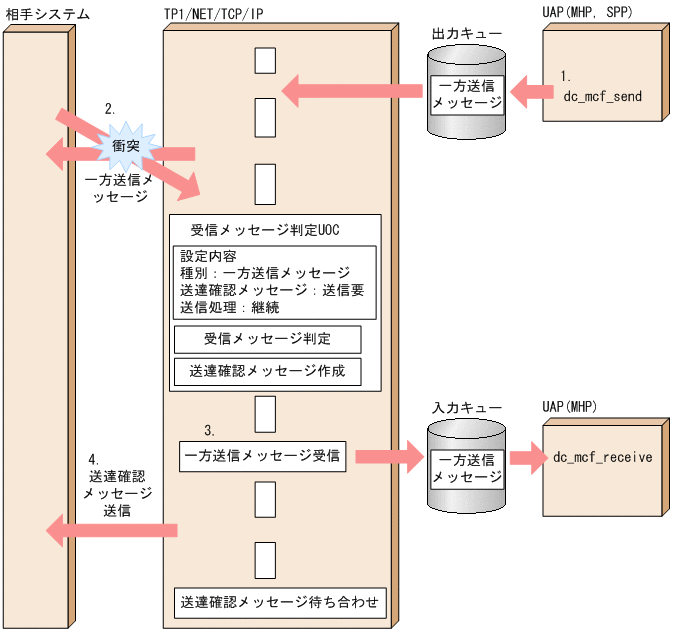

(1) メッセージ種別が一方送信メッセージ，送達確認メッセージ送信要，送信処理継続の設定の場合
送信処理を継続します。UAPに受信メッセージを通知したあと，相手システムに送達確認メッセージを送信します。この場合の処理の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0F0040.GIF)

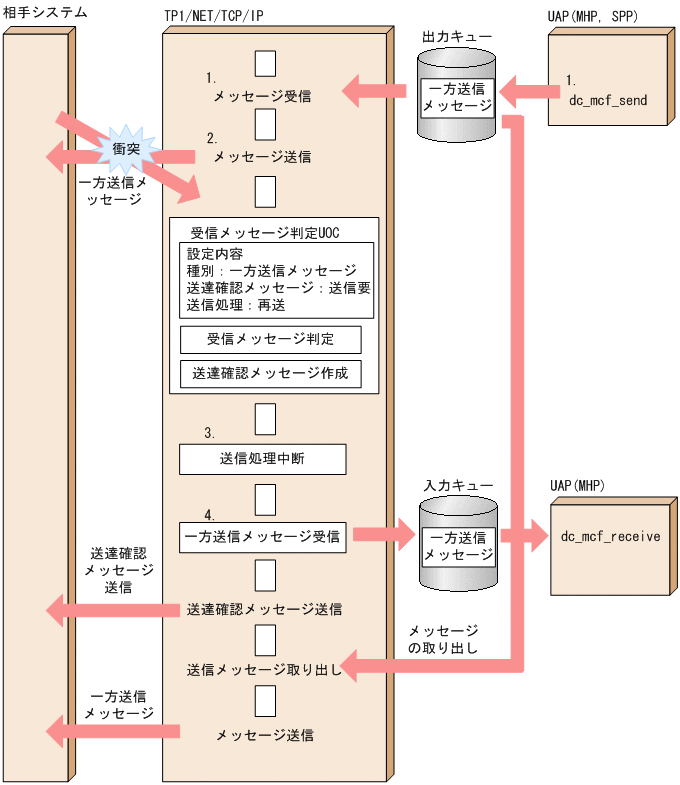

(2) メッセージ種別が一方送信メッセージ，送達確認メッセージ送信要，送信処理再送の設定の場合
UAPからの送信処理を一時的に中断します。相手システムからの一方送信メッセージ受信処理完了後，相手システムにUAPからの一方送信メッセージを再送します。この場合の処理の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0F0050.GIF)

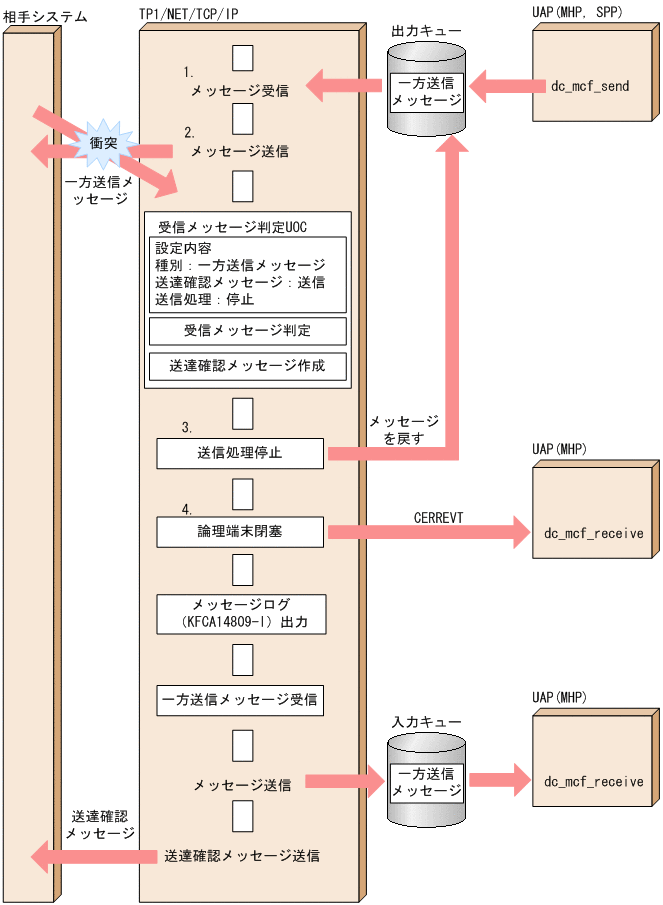

(3) メッセージ種別が一方送信メッセージ，送達確認メッセージ送信要，送信処理停止の設定の場合
論理端末を閉塞して送信処理を停止し，受信処理を続行します。この場合の処理の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0F0060.GIF)

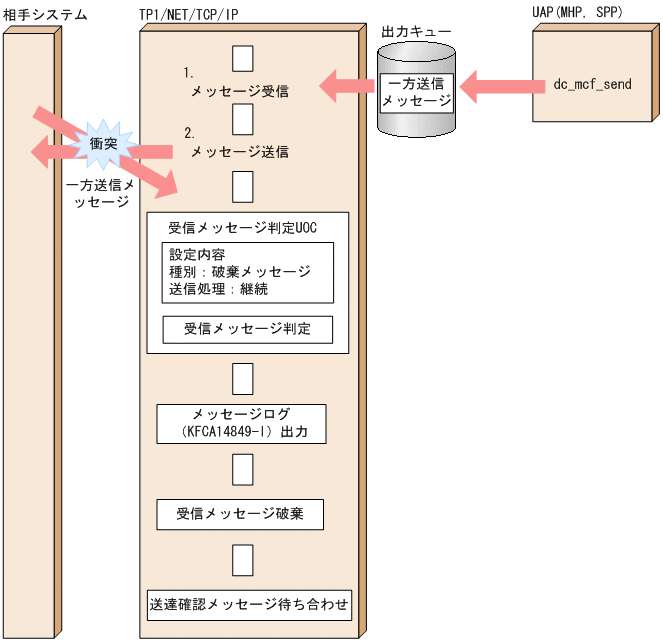

(4) メッセージ種別が破棄メッセージ，送信処理継続の設定の場合
受信メッセージを破棄し，送信処理を継続します。この場合の処理の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0F0070.GIF)

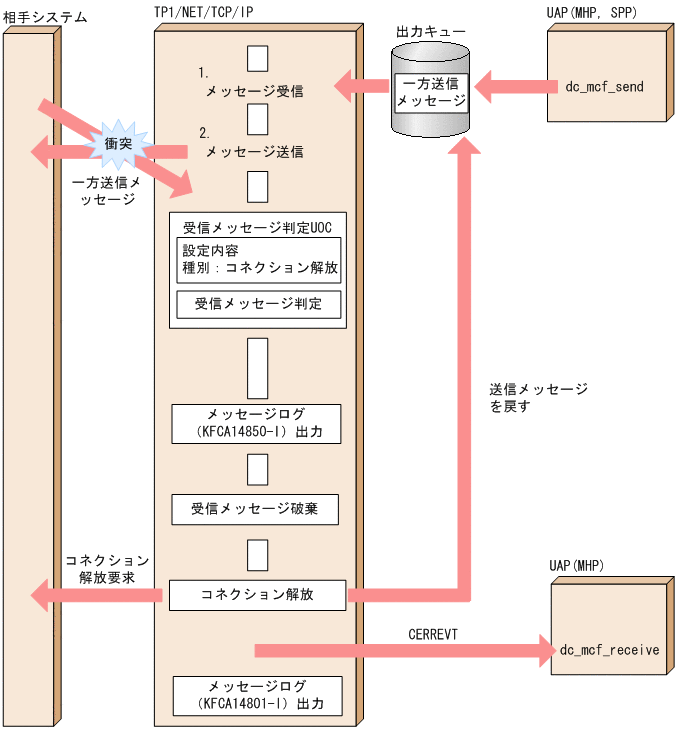

(5) メッセージ種別がコネクション解放の設定の場合
受信メッセージを破棄し，コネクション解放します。この場合の処理の流れを次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU0F0080.GIF)
