付録F.1 DCCMとのメッセージ衝突
TP1/NET/TCP/IPのメッセージ送信と,DCCMのメッセージ送信が衝突するときの処理の流れを,次に示すあらかじめ決められた定義の対応ごとに説明します。
-
TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm2s(DCCMII/TCPの定義がTERMINAL CONTENT=MASTER)の場合
-
TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm2m(DCCMII/TCPの定義がTERMINAL CONTENT=SLAVE)の場合
-
TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm3s(DCCM3/TCPの定義がTERMINAL CONTENT=MASTER)の場合
-
TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm3m(DCCM3/TCPの定義がTERMINAL CONTENT=SLAVE)の場合
- 〈この項の構成〉
(1) TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm2s,またはmcftalccn -u delichk = dccm3sの場合
TP1/NET/TCP/IPの送信処理を中断し,メッセージ受信処理を継続します。メッセージ受信処理完了後,中断したメッセージを再送します。この場合の処理の流れを次の図に示します。
|
-
UAPはDCCMへの一方送信メッセージを送信します。
-
DCCMへ一方送信メッセージを送信する時,DCCMからUAPへの一方送信メッセージと衝突しました。
-
送信メッセージを出力キューに戻し,UAPからDCCMへの一方送信メッセージ送信処理を中断します。
-
DCCMからUAPへの一方送信メッセージを受信し,UAPへ通知します。
-
DCCMへ応答専用データを送信します。
-
出力キューから送信メッセージを取り出し,DCCMへ一方送信します。
(2) TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm2mの場合

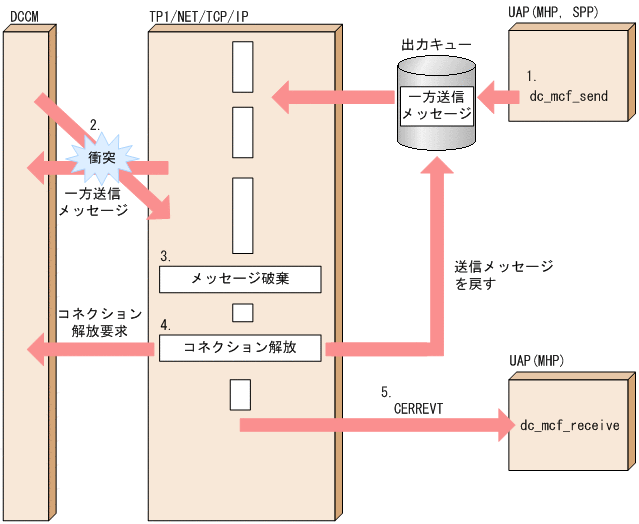

TP1/NET/TCP/IPは受信メッセージを破棄し,コネクションを解放し,コネクションレベルのCERREVTを起動します。このとき,送信メッセージは出力キューに残ります。この場合の処理の流れを次の図に示します。
|
-
UAPはDCCMへの一方送信メッセージを送信します。
-
DCCMへ一方送信メッセージを送信する時,DCCMからUAPへの一方送信メッセージと衝突しました。
-
DCCMから受信したメッセージを破棄します。
-
送信メッセージを出力キューに戻し,コネクションを解放します。
-
UAPにCERREVTを通知します。
(3) TP1/NET/TCP/IPの定義がmcftalccn -u delichk = dccm3mの場合
TP1/NET/TCP/IPは受信したメッセージを破棄し,メッセージ送信処理を継続します。この場合の処理の流れを次の図に示します。
|
-
UAPはDCCMへの一方送信メッセージを送信します。
-
DCCMへ一方送信メッセージを送信する時,DCCMからUAPへの一方送信メッセージと衝突しました。
-
DCCMから受信したメッセージを破棄します。
-
メッセージ送信処理を継続します。
