付録E　障害発生時の処理の流れ

ここでは，次のときの障害発生時の処理の流れについて説明します。

• メッセージ送信でのコネクション障害時（図E-1）

• メッセージ送信中のコネクション解放時（図E-2）

• コネクション切断時（図E-3）

• 入力セグメント判定UOCエラー時（図E-4）

• 入力メッセージ編集UOCエラー時（図E-5）

• 出力メッセージ編集UOCエラー時（図E-6）

• 後続メッセージ監視タイムアウト時（図E-7）

• コネクション確立監視時間タイムアウト時（図E-8）

• 送信完了監視時間タイムアウト時（図E-9）

• 無通信状態監視時間タイムアウト時（図E-10）

それぞれについて，以降の図に示します。

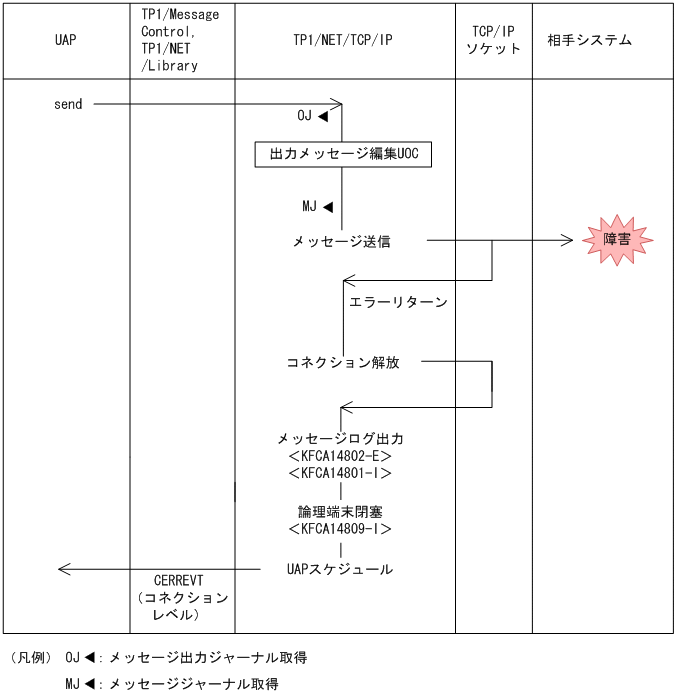

図E‒1　メッセージ送信でのコネクション障害時の処理の流れ

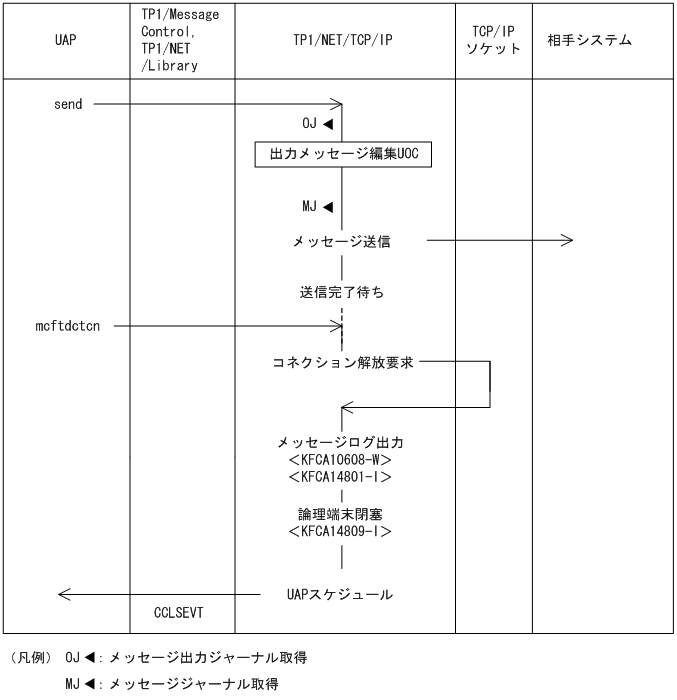

図E‒2　メッセージ送信中のコネクション解放時の処理の流れ

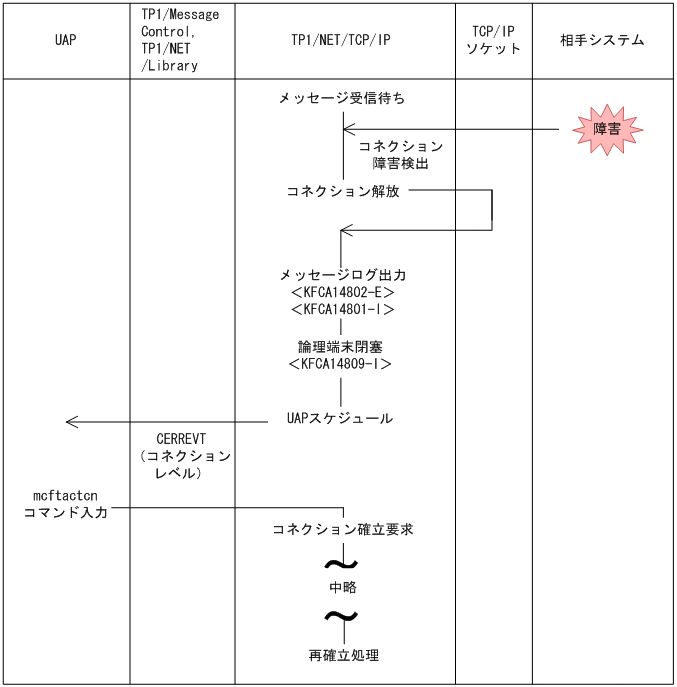

図E‒3　コネクション切断時の処理の流れ

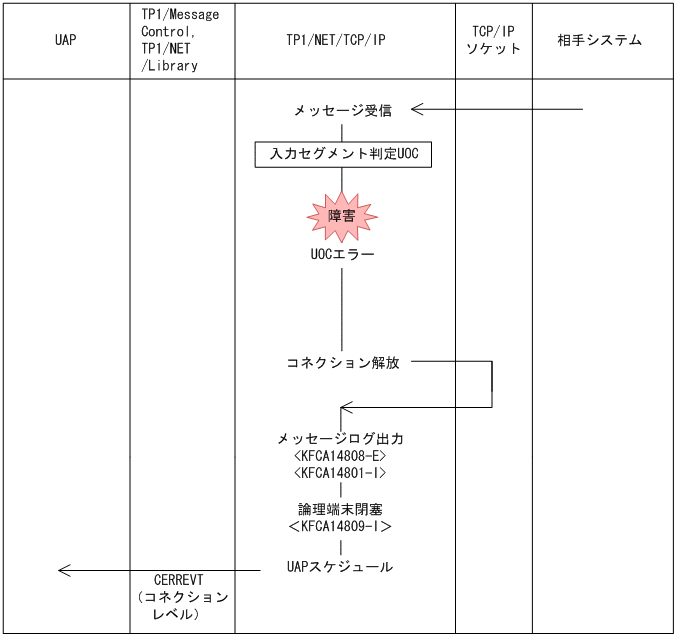

図E‒4　入力セグメント判定UOCエラー時の処理の流れ

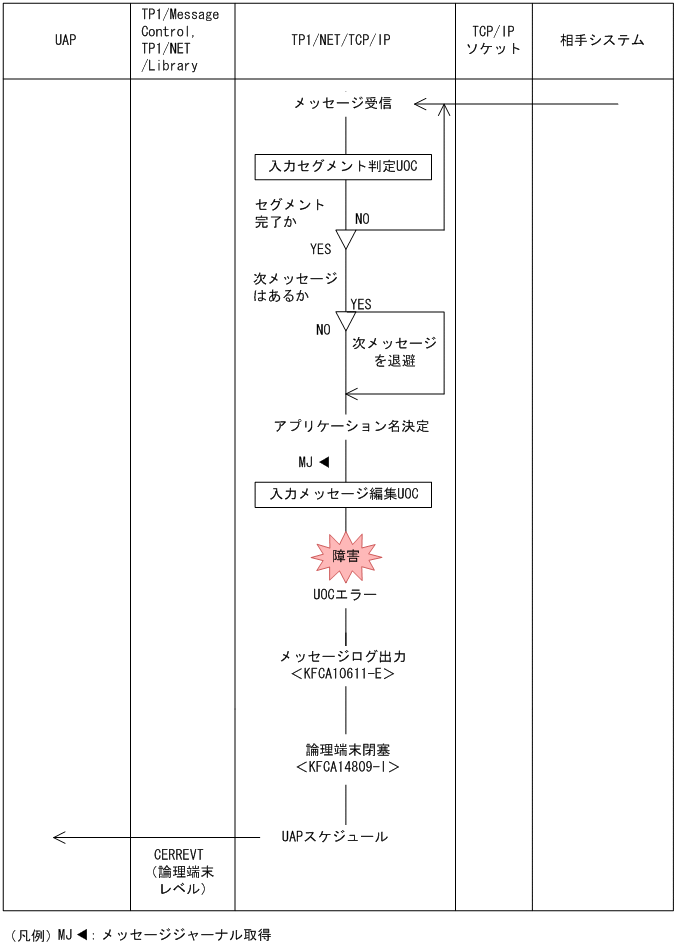

図E‒5　入力メッセージ編集UOCエラー時の処理の流れ

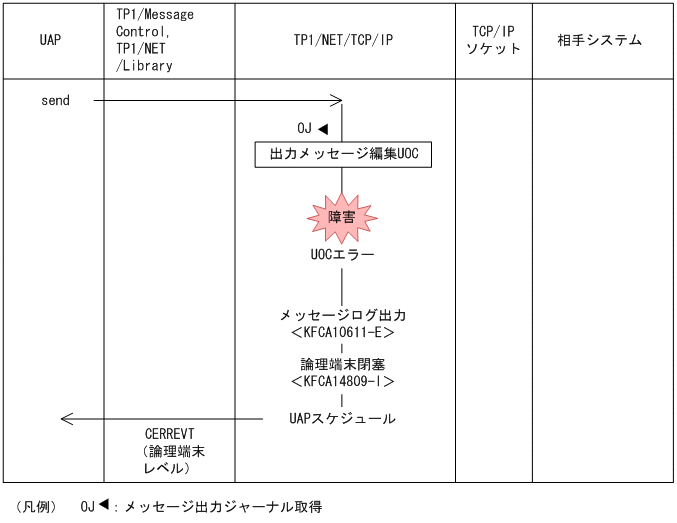

図E‒6　出力メッセージ編集UOCエラー時の処理の流れ

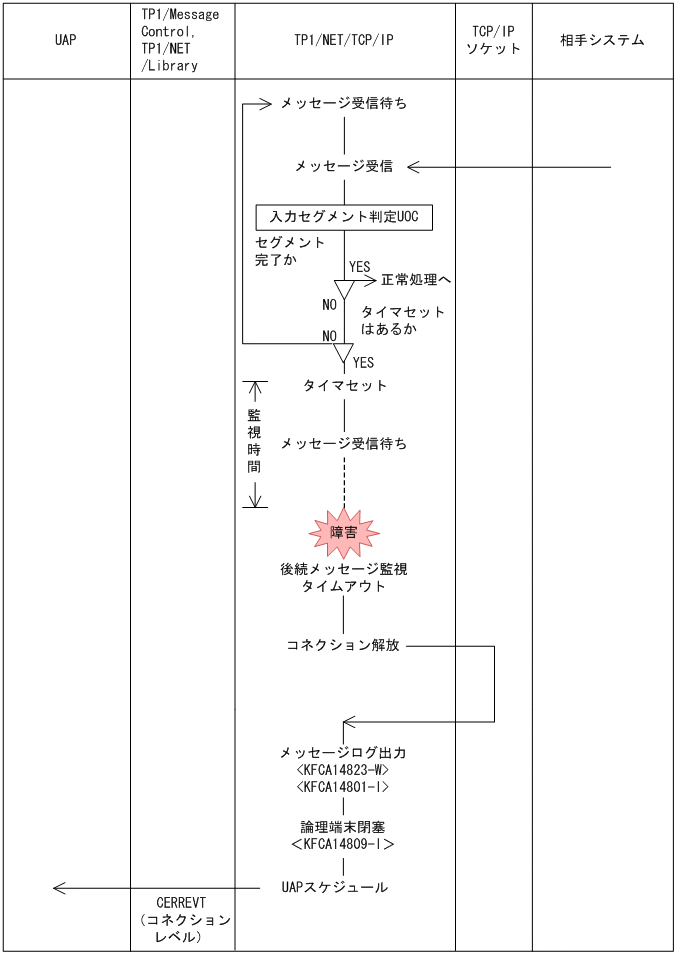

図E‒7　後続メッセージ監視タイムアウト時の処理の流れ

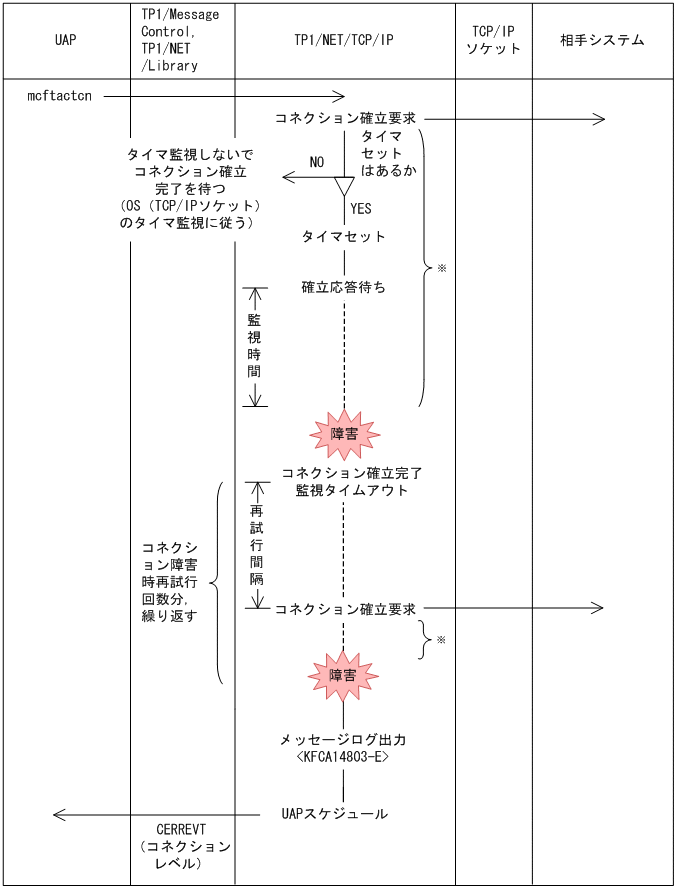

図E‒8　コネクション確立監視時間タイムアウト時の処理の流れ

注※

同じ処理を行います。

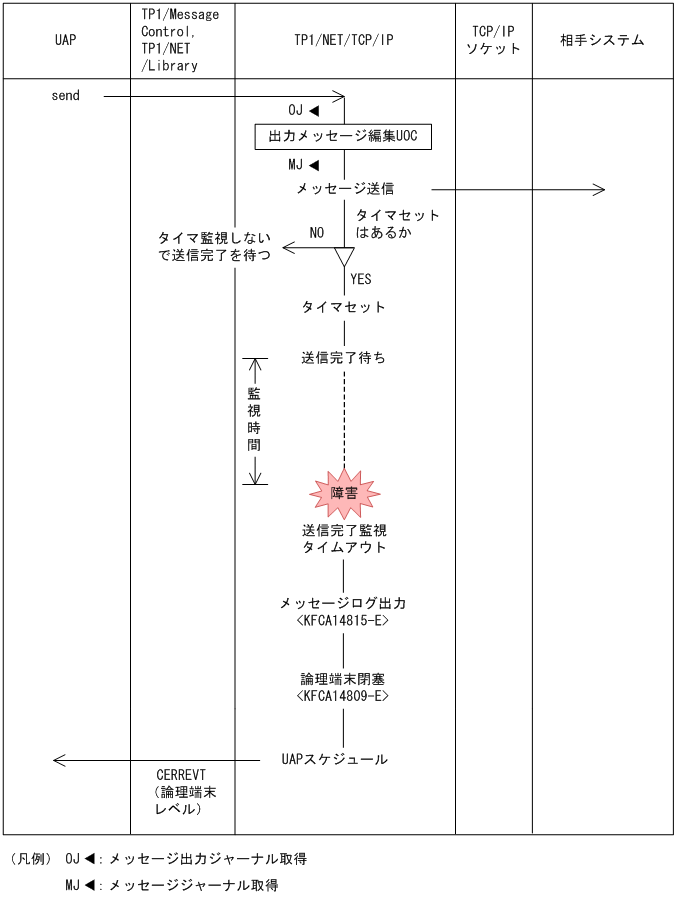

図E‒9　送信完了監視時間タイムアウト時の処理の流れ

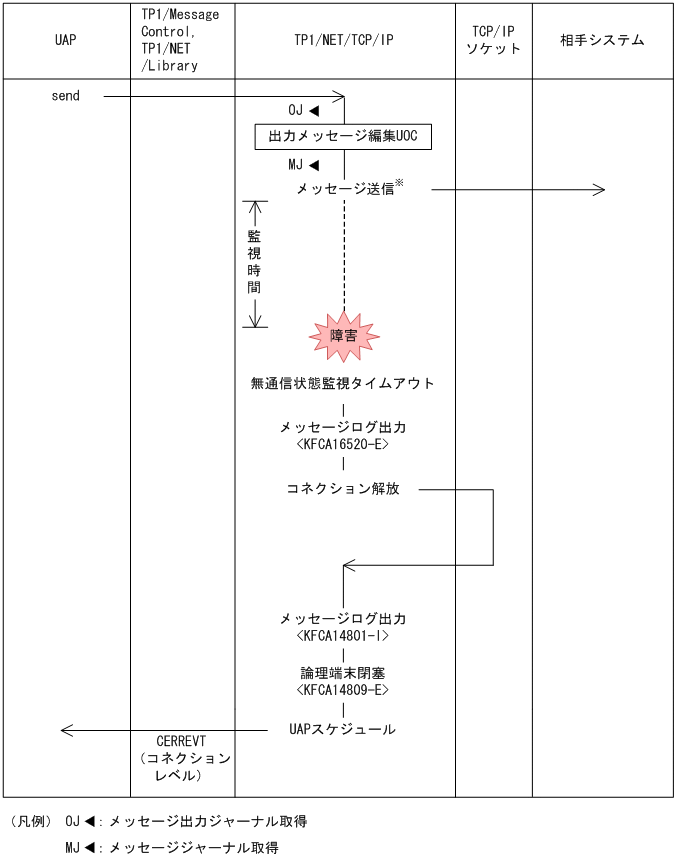

図E‒10　無通信状態監視時間タイムアウト時の処理の流れ

注※

論理端末の閉塞解除，およびメッセージ受信でも同様に状態監視を開始します。
