付録D メッセージ送受信の処理の流れ
ここでは,次のときのメッセージを送受信するときのデータの流れ,ジャーナルの取得タイミングなどについて説明します。
-

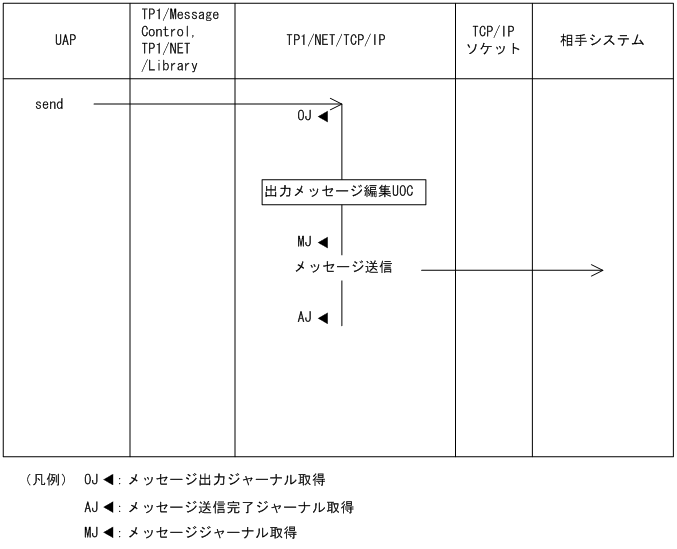

一方送信メッセージの送信時(メッセージ送達確認機能を使用しない場合)(図D-1)
-

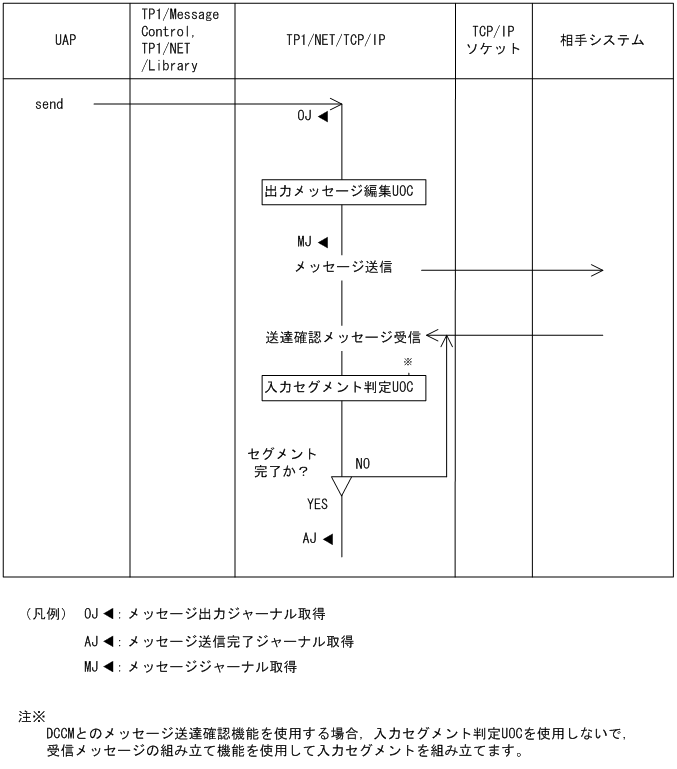

一方送信メッセージの送信時(メッセージ送達確認機能を使用する場合)(図D-2)
-

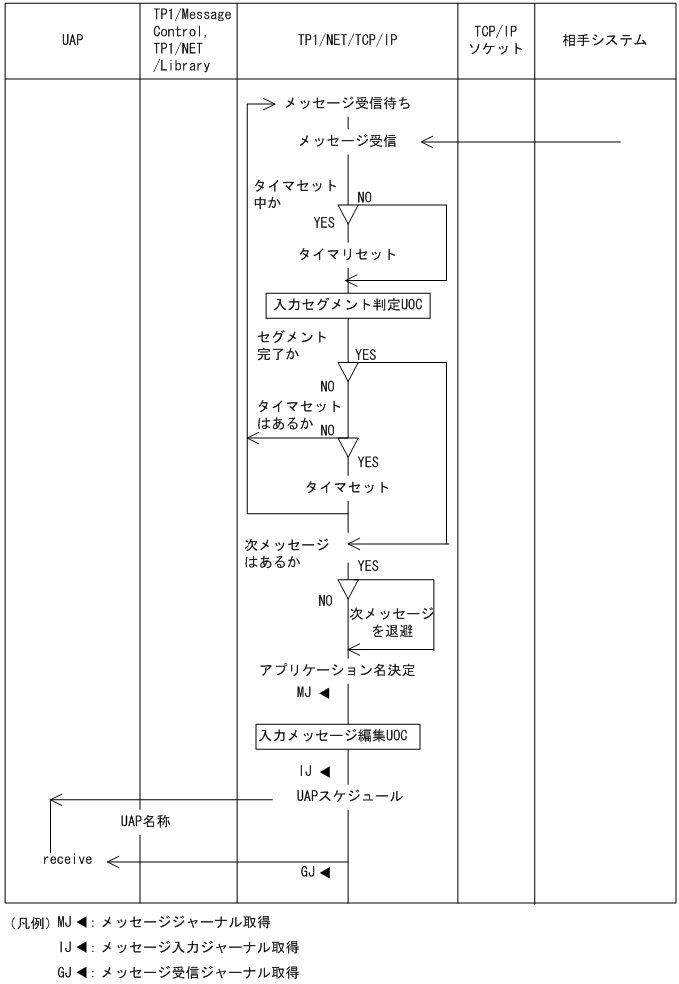

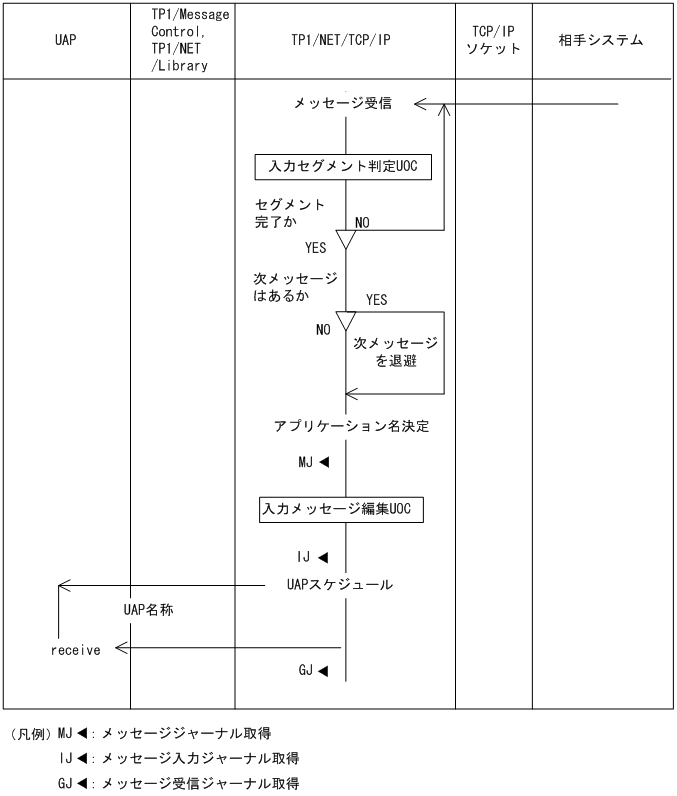

一方送信メッセージの受信時(図D-3)
-

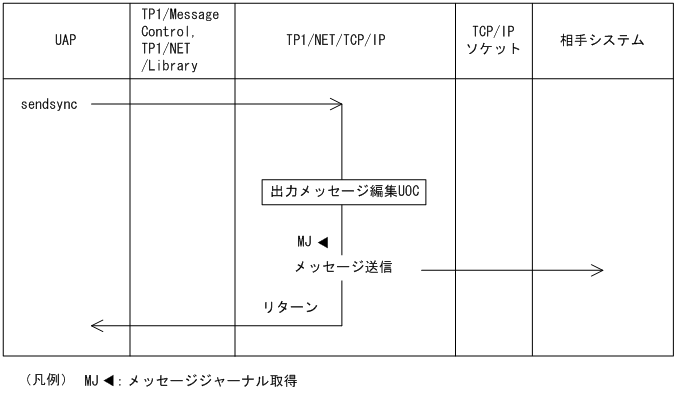

同期型メッセージ送信時(図D-4)
-

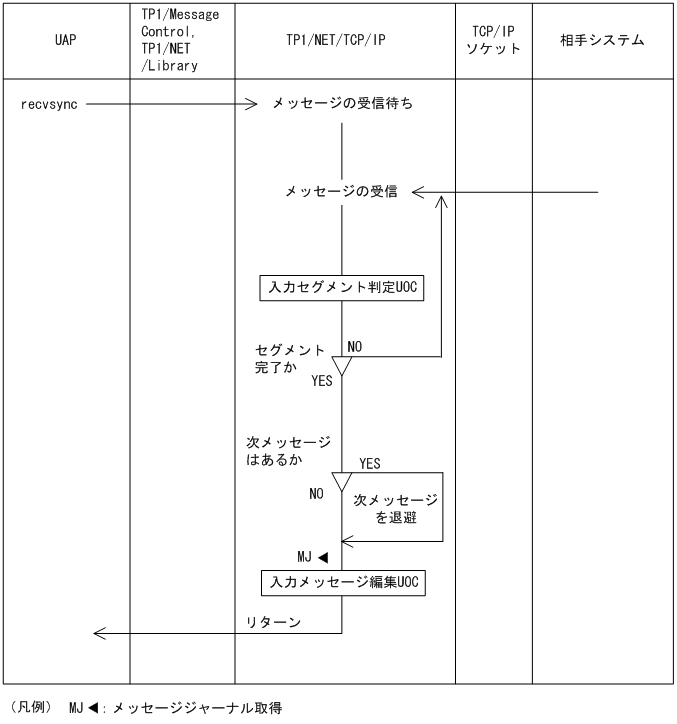

同期型メッセージ受信時(図D-5)
-

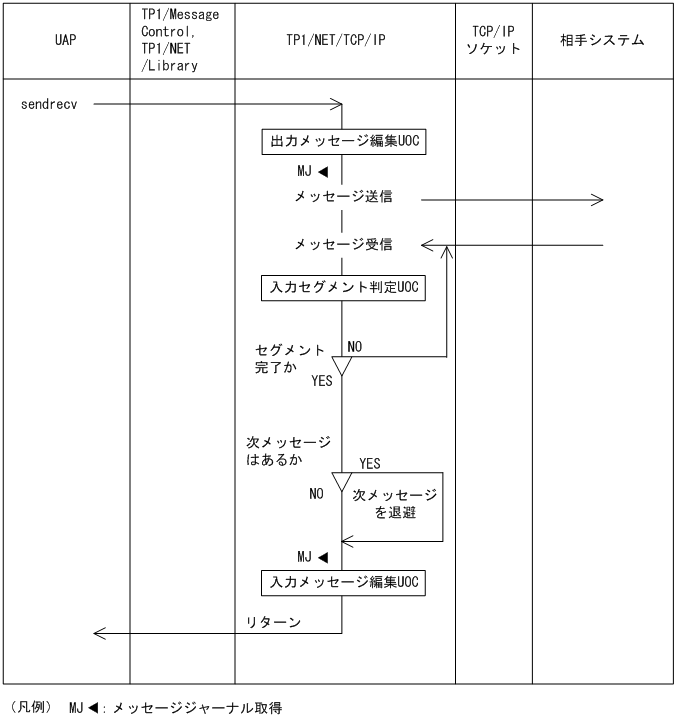

同期型メッセージ送受信時(図D-6)
-
後続メッセージ監視時(図D-7)
それぞれについて,以降の図に示します。
なお,ジャーナルのフォーマットについては,マニュアル「OpenTP1 運用と操作」を参照してください。
|
|
|
|
|
|
|
