5.1.4　入力メッセージ編集UOCインタフェース

(a)　dcmcf_uoc_min_nの内容

typedef struct {
    DCLONG pro_kind;             …プロトコル種別
    char le_name[9];             …論理端末名称
    char reserve1[7];            …予備
    DCLONG rcv_prim;             …受信サービスプリミティブ
    dcmcf_uocbuff_list_n *buflist_adr;
                                 …受信バッファリストアドレス
    dcmcf_uocbuff_list_n *ebuflist_adr;
                                 …編集バッファリストアドレス
    char aplname[9];             …アプリケーション名
    char reserve2[7];            …予備
    char *pro_indv_ifa;          …プロトコル個別インタフェース領域アドレス
    DCLONG rtn_detail;           …詳細リターンコード
    char reserve3[8];            …予備
} dcmcf_uoc_min_n;

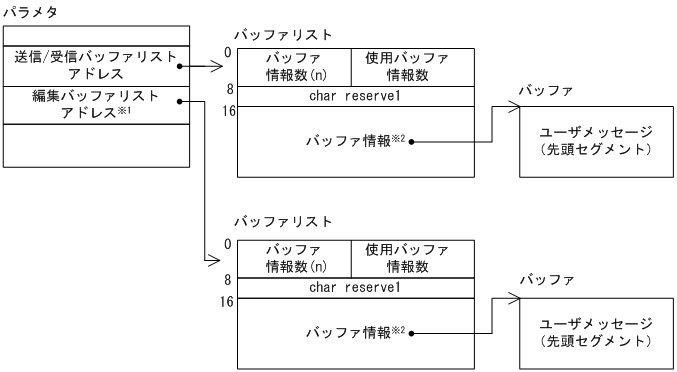

(b)　dcmcf_uocbuff_list_n（バッファリスト）の内容

typedef struct {
    DCLONG buf_num;              …バッファ情報数
    DCLONG used_buf_num;         …使用バッファ情報数
    char reserve1[8];            …予備
    dcmcf_uocbufinf_n buf_array[DCMCF_UOC_BUFF_MAX];
                                 …バッファ情報
} dcmcf_uocbuff_list_n;

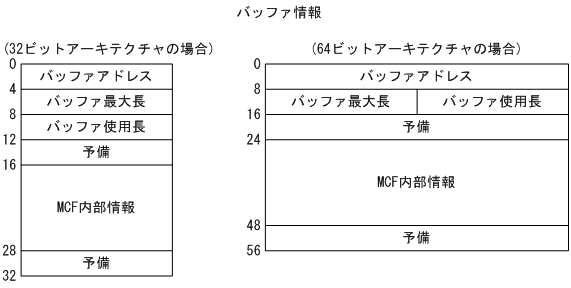

(c)　dcmcf_uocbufinf_n（バッファ情報）の内容

typedef struct {
    char *buf_adr;              …バッファアドレス
    DCULONG buf_size;           …バッファ最大長
    DCULONG seg_size;           …バッファ使用長
    char reserve1[4];           …予備
    dcmcfuoc_w_type buff_id;    …MCF内部情報1
    DCMLONG buff_addr;          …MCF内部情報2
    char reserve2[4];           …予備
} dcmcf_uocbufinf_n;

(d)　dcmtcp_min_ifa（プロトコル個別インタフェース）の内容

typedef struct {
    char cont_status;           …継続問い合わせ応答ステータス
    char reserve1[63];          …予備
} dcmtcp_min_ifa;

(a)　dcmcf_uoc_min_n

• pro_kind

  プロトコル種別として，次の値が設定されます。

  DCMCF_UOC_PRO_TCP

  TCP/IPプロトコル

• le_name

  メッセージを入力した論理端末の名称が設定されます。

• rcv_prim

  受信サービスプリミティブとして，次の値が設定されます。

  DCMCF_UOC_RCV_BRD

  一方送信メッセージの受信および問い合わせメッセージの受信

  DCMCF_UOC_RCV_REP_RE

  同期型メッセージの受信

  DCMCF_UOC_RCV_REP_SR

  同期型メッセージの送受信関数によるメッセージの受信

• buflist_adr

  受信用バッファリストのアドレスが設定されます。

• ebuflist_adr

  編集用バッファリストのアドレスが設定されます。

  メッセージ編集バッファが未定義の場合，つまり，コネクション定義（mcftalccn）の-eオプションを省略した場合，ebuflist_adrにはNULLが設定されます。

• aplname

  アプリケーション名が設定されます。設定するアプリケーション名を次の表に示します。

  受信サービスプリミティブ	継続問い合わせ応答ステータス	論理端末定義（mcftalcle）の-vオプションの指定	設定するアプリケーション名
  DCMCF_UOC_RCV_BRD	継続問い合わせ応答中	任意	応答メッセージの送信時に指定した次起動アプリケーション名（次起動アプリケーション名を省略した場合，応答メッセージの送信を行ったアプリケーション名）
  	継続問い合わせ応答中以外（問い合わせ応答形態および継続問い合わせ応答形態のメッセージ送受信機能未使用の場合を含みます）	あり	論理端末定義（mcftalcle）の-vオプションの指定値
  		なし	なし（ヌル文字で埋められます）
  DCMCF_UOC_RCV_REP_RE DCMCF_UOC_RCV_REP_SR	任意	任意	なし（ヌル文字で埋められます）

• pro_indv_ifa

  プロトコル個別インタフェース領域のアドレスが設定されます。

  設定する領域の内容を次の表に示します。

  問い合わせ応答形態および継続問い合わせ応答形態のメッセージ送受信機能（mcftalccn -l replymsg指定値）	受信サービスプリミティブ	設定する領域の内容
  使用（yes）	DCMCF_UOC_RCV_BRD	dcmtcp_min_ifaの内容を設定します。
  	上記以外	MCF使用領域です。
  未使用（no）	任意	MCF使用領域です。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• buf_num

  バッファ情報の数として，1が設定されます。

• buf_array

  バッファ情報の配列が設定されます。バッファ情報は，buf_numの数だけ設定されます。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• buf_adr

  バッファのアドレスが設定されます。

• buf_size

  バッファの最大長が設定されます。

• seg_size

  送信，または受信用バッファリストの場合だけ，バッファの使用長が設定されます。

• buff_id，buff_addr

  MCFで使用するパラメタです。

(d)　dcmtcp_min_ifa（プロトコル個別インタフェース）

• cont_status

  継続問い合わせ応答ステータスが設定されます。

  'c'

  継続問い合わせ応答中

  'n'

  継続問い合わせ応答中以外

(a)　dcmcf_uoc_min_n

• aplname

  一方送信メッセージの受信および問い合わせメッセージの受信の場合，UOCで決定したアプリケーション名を設定します。

  同期型メッセージの受信または同期型メッセージの送受信関数によるメッセージの受信の場合は，無効となります。

• rtn_detail

  詳細リターンコードを設定します。

  このコードは，UOCがDCMCF_UOC_MSG_NGでリターンしたときに，MCFに渡されます。MCFは，詳細リターンコードをメッセージログファイルに出力します。

  詳細リターンコードは，-19999〜-19000の範囲で指定してください。

(b)　dcmcf_uocbuff_list_n（バッファリスト）

• used_buf_num

  使用したバッファ情報の数として，1を設定します。

(c)　dcmcf_uocbufinf_n（バッファ情報）

• seg_size

  バッファの使用長を設定します。
