1.3　ソフトウェア構成の例

TP1/NET/TCP/IPは，OpenTP1システムに組み込まれて動作するプログラムです。OpenTP1のメッセージ送受信機能（TP1/Message Control，TP1/NET/Library）と連携して，メッセージ制御機能（MCF）を実現します。

TP1/NET/TCP/IPを組み込んだソフトウェア構成の例を次の図に示します。

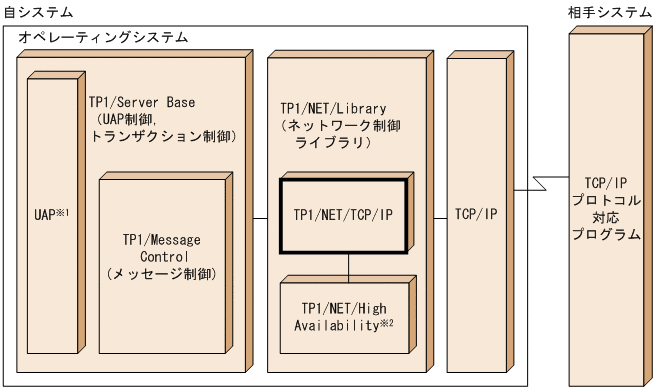

図1‒4　TP1/NET/TCP/IPを組み込んだソフトウェア構成の例

注※1

TP1/NET/TCP/IPで扱うUAPは，MHPおよびSPPです。UAPについては，マニュアル「OpenTP1 プログラム作成の手引」を参照してください。

注※2

コネクションの切り替えをする場合に必要となるプログラムです。コネクションの切り替えについては，「2.1.12　コネクションの切り替え（クライアント型コネクション）」を参照してください。
