11.2.3 XATMI受信データファイル
tprecv関数で，UAPが受け取るメッセージを格納します。一つのファイルには複数のデータを作成でき，順番にtprecv関数へ渡します。
- 〈この項の構成〉

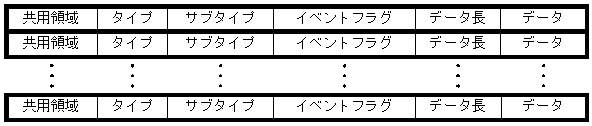

(1) ファイルの構造
![[図データ]](GRAPHICS/ZU111100.GIF)
(2) ファイルの内容
|
項目 |
位置 |
長さ（バイト） |
内容 |
|---|---|---|---|
|
共用領域 |
0 |
36 |
XATMI送信データファイルとの共用領域です。 空白，またはヌル文字を指定します。 |
|
タイプ |
36 |
8 |
バッファタイプとして，次の文字列のどれかを指定します。
|
|
サブタイプ |
44 |
16 |
サブタイプを16文字以下の文字列で指定します。 ただし，タイプに'X_OCTET'を指定した場合は，サブタイプはヌル文字とします。 |
|
イベントフラグ |
60 |
4 |
tprecv関数に渡す次の文字列のどれかを，16進数で指定します。 0x00000000L：0 0x00000001L：TPEV_DISCONIMM 0x00000002L：TPEV_SVCERR 0x00000004L：TPEV_SVCFAIL 0x00000008L：TPEV_SVCSUCC 0x00000020L：TPEV_SENDONLY |
|
データ長 |
64 |
4 |
tprecv関数に渡すデータの長さを指定します（0〜524288）。データがない場合は0を指定します。 0を指定すると，タイプ，サブタイプの指定は無視されます。 |
|
データ |
68 |
n |
tprecv関数に渡すデータを指定します。 |
(3) 注意事項
-
メッセージ受信関数（tprecv関数）の引数との関係を次に示します。
tprecv(……,data,len,……,revent) 1. 2. 3.-
タイプ，サブタイプで確保されたバッファに格納したデータ
-
データ長
-
イベントフラグ
-
-
XATMI受信データファイルは，オンラインテスタのファイルは使用できません。
-
ファイル名には'+'を使用できません。また，ファイル名として，'ps'または'end'は使用できません。
-
データ長に満たないデータを指定した場合は，エラーとなります。また，データ長を超えた部分のデータは無視されます。
-
受信データは実行単位に作成します。一つのサービスで複数回tprecv関数を発行する場合は，その数だけデータを作成しておく必要があります。データの数よりtprecv関数の発行回数が多い場合は，tpreturn関数のデータが受信されたものとし，それ以降は，エラーとなります。
XATMI受信データファイルは，サービス単位にオープン，クローズします。
-
タイプ，サブタイプを指定した場合のデータ長とデータは，スタブで定義したデータ構造（構造体）と同じでなければなりません。また，スタブで定義したデータ構造は，バウンダリ調整が行われます（合計長は4の整数倍となります）。そのため，ファイルで指定するデータはその調整部分を考慮して作成する必要があります。
