DTPモデルは，次に示す要素から構成されます。

• AP（アプリケーションプログラム）
  システム利用者が高級言語で作成するアプリケーションプログラムです。OpenTP1のUAPのことです。

• トランザクションマネジャ
  システムのトランザクションを管理して，資源の更新情報を基に一貫性を保証します。

• RM（リソースマネジャ）
  ユーザデータなどシステムの資源を管理します。

• CRM（コミュニケーションリソースマネジャ）
  システム間の通信に関する資源を管理します。

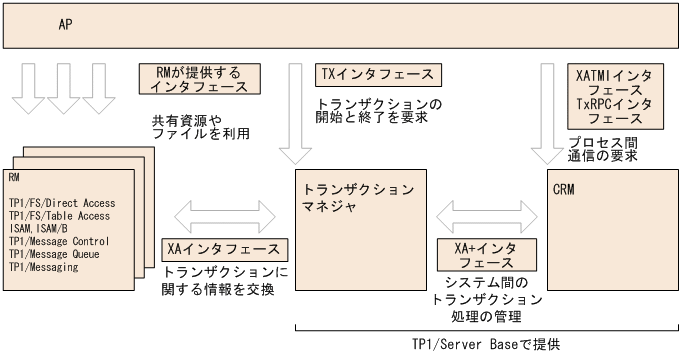

DTPモデルを構成する各要素は，次に示すインタフェースで連携できます。

• TXインタフェース
  APからトランザクションマネジャへトランザクションの開始と終了を指示します。

• XATMIインタフェース，TxRPCインタフェース
  APからCRMへ通信を指示します。

• XAインタフェース
  トランザクションマネジャとRMで資源の更新情報に基づいて同期を取ります。

• XA+インタフェース
  CRMを使ってほかのシステムと通信する場合に，トランザクションマネジャで管理するトランザクションをほかのシステムの処理まで拡張します。

• RMが提供するインタフェース
  APからRMへ資源の更新を指示します。RMへのAPIには，SQLなどがあります。


OpenTP1で使えるRMを次に示します。

• ファイルなど，ユーザ資源を管理するRM
  TP1/FS/Direct Access，TP1/FS/Table Access，ISAM（ISAM/B），およびX/Openの仕様に準拠したRM

• メッセージを使った通信を管理するRM
  TP1/Message Control，TP1/NET/Library，TP1/Message Queue，TP1/Messaging


OpenTP1でOSI TP通信をする場合は，XA+インタフェースによって，他システムへトランザクション処理を拡張できます。

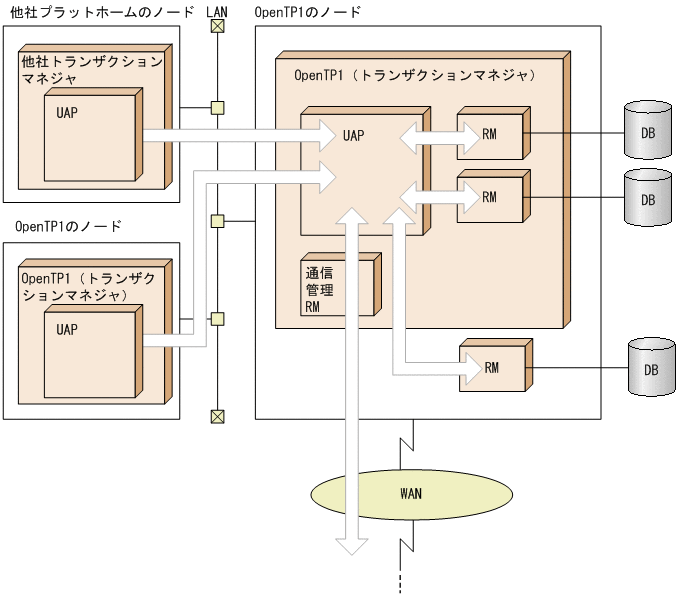

X/OpenのDTPモデルとOpenTP1で構築するシステムの関係を次の図に示します。

図1-10　X/OpenのDTPモデルとOpenTP1で構築するシステムの関係
