付録C NSAPアドレス形式

ここでは,OSI拡張機能のNSAPアドレス形式,およびOSI拡張高信頼化機能のNSAPアドレス形式について説明します。

<この節の構成>
(1) OSI拡張機能のNSAPアドレス形式
(2) OSI拡張高信頼化機能のNSAPアドレス形式

(1) OSI拡張機能NSAPアドレス形式

OSI拡張機能のNSAPアドレス形式を次に示します。

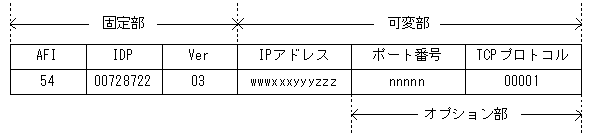

図C-1 OSI拡張機能のNSAPアドレス形式

[図データ]

(例)IPアドレス=192.66.24.1の場合のNSAPアドレス指定例(オプション部を指定しない場合)

540072872203192066024001


(2) OSI拡張高信頼化機能NSAPアドレス形式

OSI拡張高信頼化機能のNSAPアドレス形式を次に示します。

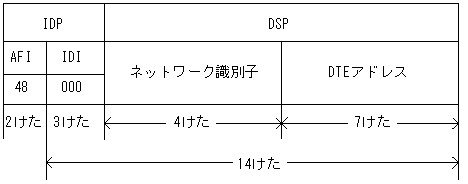

図C-2 OSI拡張高信頼化機能のNSAPアドレス形式

[図データ]
