プライベートドメイン（終端番号なし）接続時のNSAPアドレス設定例を図3-4に示します。

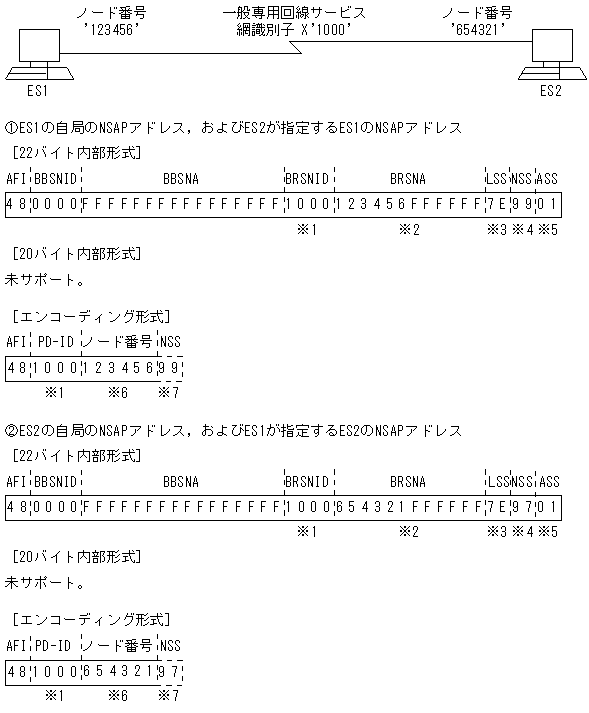

図3-4　プライベートドメイン（終端番号なし）接続時のNSAPアドレス設定例

注※1

プライベートドメインの網識別子です（X'1000'〜X'1999'）。

注※2

ノード番号を左詰めにして'F'パディングします。

注※3

内部形式は，X'7E'固定です。

注※4

HNA：対ホスト（X'97'またはX'99'）

OSI：HNAの使用している値以外

注※5

自局のHNA2スロット番号です（1〜8）。

注※6

ノード番号です。

注※7

NSAPセレクタです。HNA使用時に設定します。

プライベートドメイン（終端番号あり）接続時のNSAPアドレス設定例を図3-5に示します。

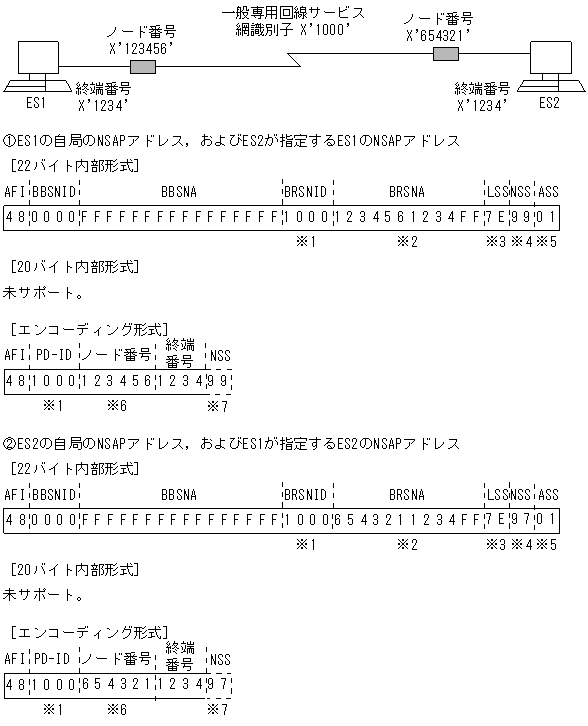

図3-5　プライベートドメイン（終端番号あり）接続時のNSAPアドレス設定例

注※1

プライベートドメインの網識別子です（X'1000'〜X'1999'）。

注※2

ノード番号と終端番号を合わせて左詰めにし，'F'パディングします。

注※3

内部形式は，X'7E'固定です。エンコーディング形式は，X'FE'固定です。

注※4

HNA：対ホスト（X'97'またはX'99'）

OSI：HNAの使用している値以外

注※5

自局のHNA2スロット番号です（1〜8）。

注※6

ノード番号と終端番号です。

注※7

NSAPセレクタです。HNA使用時に設定します。
