一般専用回線サービス接続時のNSAPアドレス設定例を図3-3に示します。

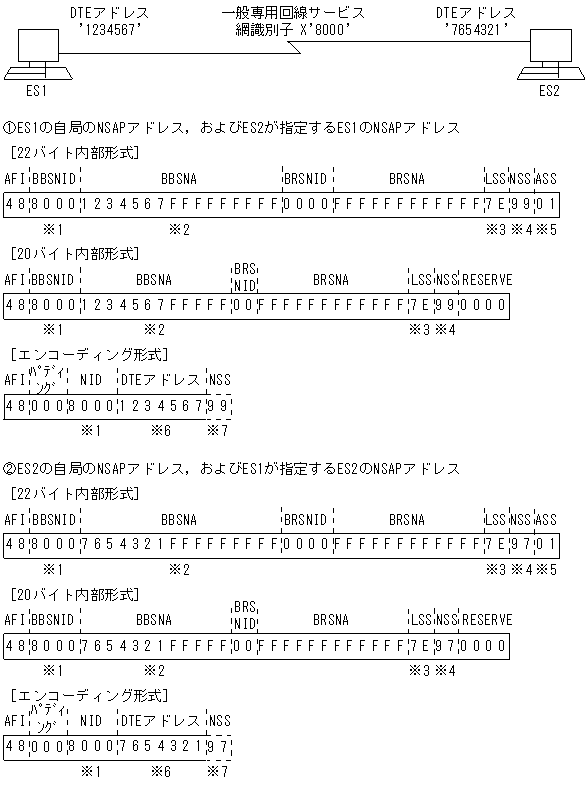

図3-3　一般専用回線サービス接続時のNSAPアドレス設定例

注※1

一般専用回線サービスの網識別子です（X'8000'〜X'8999'）。

注※2

DTEアドレスを左詰めにして'F'パディングします。

注※3

内部形式は，X'7E'固定です。

注※4

HNA：対ホスト（X'97'またはX'99'）

OSI：HNAの使用している値以外

注※5

自局のHNA2スロット番号です（1〜8）。

注※6

DTEアドレスです。DTEアドレスが10けたに満たない場合は，10けたになるまでAFIとNIDの間に'0'パディングします。

注※7

NSAPセレクタです。HNA使用時に設定します。
