HA構成の場合のシステム構成例について説明します。通信サーバでは，1：1系切り替え構成で，HAモニタの系切り替え機能を使用します。

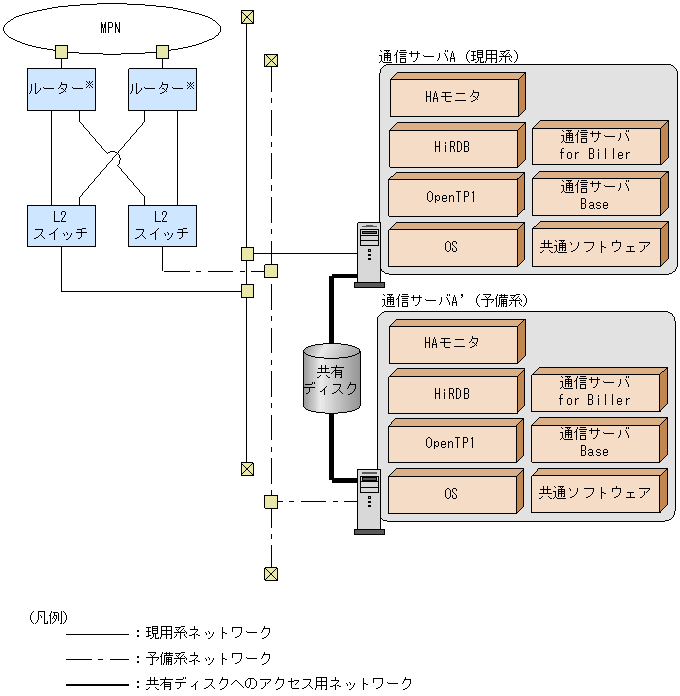

HA構成の場合に，HiRDBと通信サーバを同一マシン上に構築するときのシステム構成例を次に示します。HiRDBと通信サーバを同一マシン上に構築すると，DBバッチ処理機能を使用できます。
図4-3 HA構成の場合のシステム構成例（HiRDBと通信サーバを同一マシン上に構築するとき―収納機関）
![[図データ]](FIGURE/ZGS04030.GIF)

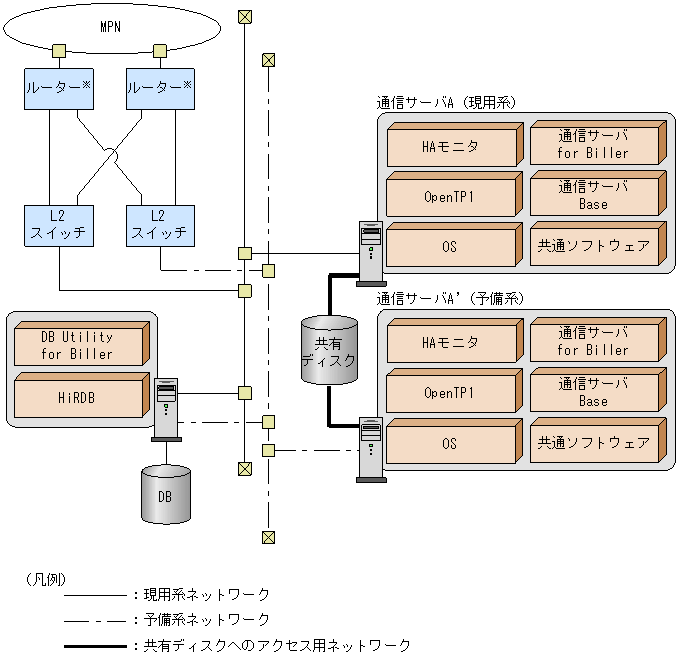

HA構成の場合に，HiRDBと通信サーバを別のマシンに構築するときのシステム構成例を次に示します。HiRDBと通信サーバを別のマシンに構築すると，DBバッチ処理機能は使用できません。このようなときは，HiRDBのマシンにDB Utility for Billerを導入すると，導入したマシン上で，DBバッチ処理機能を使用できるようになります。
図4-4 HA構成の場合のシステム構成例（HiRDBと通信サーバを別のマシンに構築するとき―収納機関）
![[図データ]](FIGURE/ZGS04040.GIF)

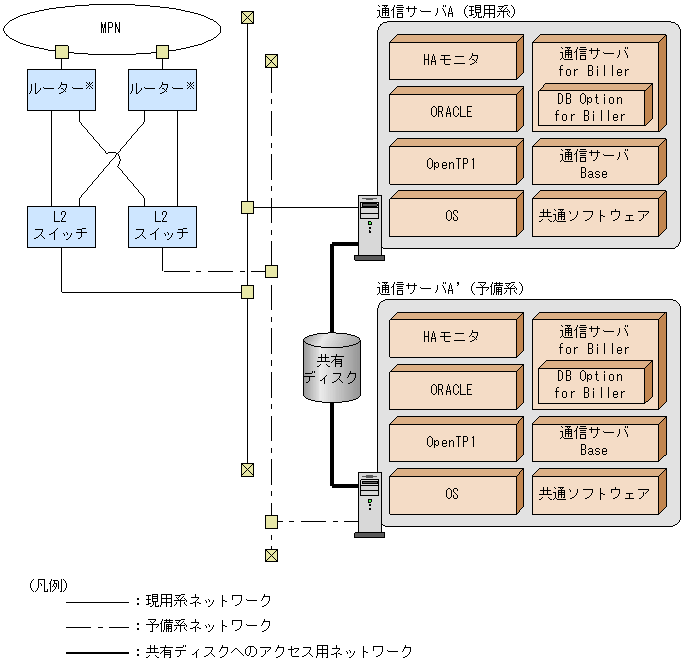

HA構成の場合に，ORACLEと通信サーバを同一マシンに構築するときのシステム構成例を次に示します。
図4-5 HA構成の場合のシステム構成例（ORACLEと通信サーバを同一マシンに構築するとき―収納機関）
![[図データ]](FIGURE/ZGS04043.GIF)

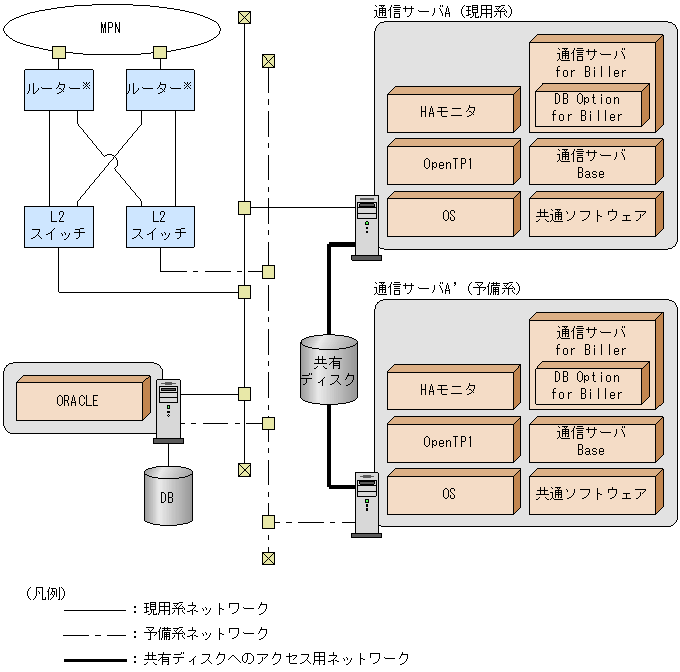

HA構成の場合に，ORACLEと通信サーバを別のマシンに構築するときのシステム構成例を次に示します。
図4-6 HA構成の場合のシステム構成例（ORACLEと通信サーバを別のマシンに構築するとき―収納機関）
![[図データ]](FIGURE/ZGS04045.GIF)
