Microsoft Cluster Serverを使用したクラスタリングシステムでの運用

DocumentBrokerは，Microsoft Cluster Serverを使用したクラスタリングシステムで運用できます。

クラスタリングシステムでは，システムに現用系ノードと待機系ノードを用意しています。現用系ノードのサーバに障害が発生した場合，待機系ノードのサーバに短時間で自動的に切り替えられます。これによって，DocumentBrokerの稼働率を向上させることができます。

Microsoft Cluster Serverを使用したクラスタリングシステムの特長を次に示します。

共有ディスク上で，HiRDBのシステムファイル，ディクショナリ，およびRDエリアを設定します。DocumentBrokerが参照するデータベースは，共有ディスク上で運用します。
リファレンスファイル管理機能を使用する場合，現用系ノードおよび待機系ノード以外のサーバか，または共有ディスク上でコンテントを管理します。

(1)　システム構成例

DocumentBrokerをクラスタリングシステムで構成した例を次の図に示します。なお，以降の説明では，この構成例を基に説明します。

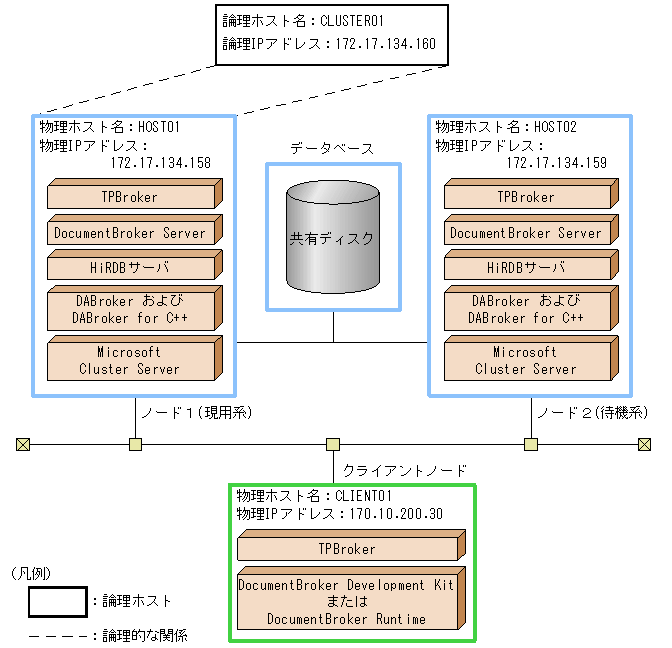

図B-1　Microsoft Cluster Serverを使用したクラスタリングシステムの構成例

[図データ]

この例では，系切り替えによって，ノード1で動作しているすべてのプログラムがノード2に切り替わります。論理ホストからIPアドレスを引き継ぐため，系切り替え後も，クライアントノードは設定を変更する必要がありません。

(2)　システム構成例の前提

システム構成例では，次の表に示す値を前提としています。

表B-1　Microsoft Cluster Serverを使用したクラスタリングシステム構成例の前提

また，HiRDBの系切り替え機能を「モニタモード」に設定することを前提としています。HiRDBの系切り替え機能を「サーバモード」に設定した運用については，マニュアル「HiRDB　システム運用ガイド」を参照してください。

TPBrokerのOSAgentについては，次の設定を前提としています。

TPBrokerのそのほかの設定方法については，TPBrokerのドキュメントを参照してください。
