3.6　ビジネスプロセスのスケジュール設定

スケジュール駆動受付を使用して，スケジュール設定に定義した間隔でタスクを実行し，ビジネスプロセスを呼び出すことができます。

ビジネスプロセスのスケジュール設定処理の流れを次の図に示します。

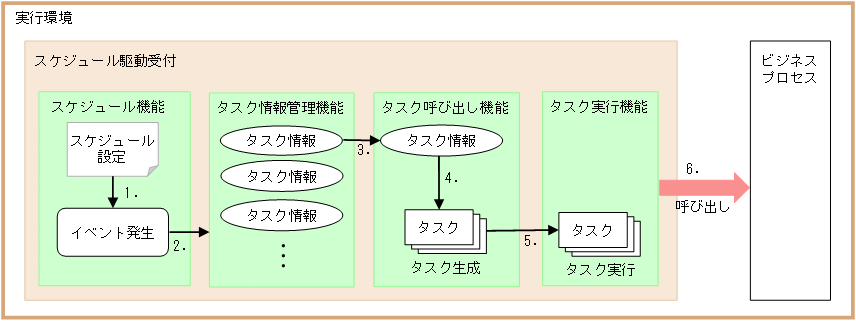

図3‒54　ビジネスプロセスのスケジュール設定処理の流れ

1. スケジュール駆動受付のスケジュール設定に定義したスケジュールでイベントが発生します。

2. タスク情報管理機能に，タスクの情報が登録されます。

3. タスクの呼び出し機能が，タスク管理情報機能からタスク情報を取得します。

4. タスクの呼び出し機能が，取得したタスク情報からタスクを生成します。

5. タスクの呼び出し機能が，タスク実行機能を呼び出します。

6. タスク実行機能が生成されたタスクを実行します。また，タスクの実行にあわせて，ビジネスプロセスが呼び出されます。

なお，1つのスケジュール駆動受付から1つのビジネスプロセスに接続できます。複数のスケジュール駆動受付から1つのビジネスプロセスに接続することもできます。

スケジュール駆動受付で使用できる通信モデルは，非同期通信です。

〈この節の構成〉

• 3.6.1　スケジュール駆動受付でのスケジュールの設定

• 3.6.2　スケジュール駆動受付でのタスク情報管理機能

• 3.6.3　スケジュール駆動受付でのタスクの呼び出し機能

• 3.6.4　スケジュール駆動受付の作業フォルダ

• 3.6.5　スケジュール駆動受付のタイマ監視

• 3.6.6　スケジュール駆動受付のトランザクション
