5.2.3　DeliveryReceiptサービスアダプタの定義

(a)　HTTPメソッド

• POST

(b)　データ形式

• JSON

(c)　URL

• スキーム：http

• オーソリティ：localhost:8008

• パス：/orders/deliveries

(d)　インタフェース

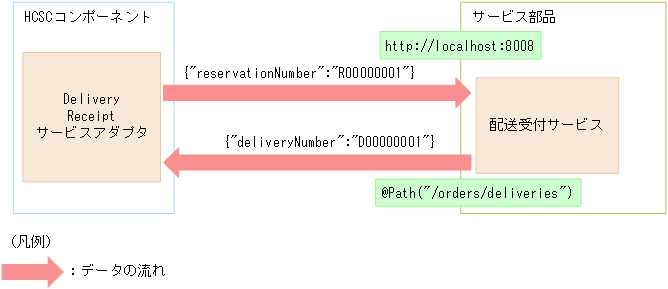

これらの要件を満たしたDeliveryReceiptサービスアダプタの構成を次の図に示します。

(a)　要求電文

要求電文のXMLスキーマの作成について説明します。ここで作成したXMLスキーマ「input_Del.xsd」は，HTTPアダプタの要求電文に設定します。

• コマンドで使用するJSONファイルの作成

  テキストエディタを起動し，次の内容のJSONファイルを作成します。このファイルの内容は，DeliveryReceiptサービスアダプタが配送受付サービスを呼び出す際の電文の一例です。

  {"reservationNumber": "R00000001"}

  ここでは，ファイル名をinput_Del.jsonとし，このJSONファイルを任意の場所に格納します。

• cscjson2xsdコマンドの実行例

  この実行例では，入力するJSONファイルの格納場所を「C:\Users\work」，入力するJSONファイルの名称を「input_Del.json」，出力するXMLスキーマの名称を「input_Del.xsd」をとしています。

  C:\Users\work>"%COSMINEXUS_HOME%\CSCTE\bin\cscjson2xsd.bat" -in input_Del.json -out input_Del.xsd
  KECT93001-I Execution of the command will now start. (command = cscjson2xsd)
  KECT93002-I Execution of the command ended normally. (command = cscjson2xsd)

• 作成されたXMLスキーマ（input_Del.xsd）

  コマンド実行後，次の内容のXMLスキーマ「input_Del.xsd」が作成されます。

  実際に作成されるXMLスキーマは，次に示す内容と異なる場合がありますが，スキーマとしての定義内容は同じであるため，問題ありません。

  <?xml version="1.0" encoding="UTF-8"?>
  <xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified">
    <xs:element name="csc-object">
      <xs:complexType>
        <xs:sequence>
          <xs:element ref="reservationNumber"/>
        </xs:sequence>
      </xs:complexType>
    </xs:element>
    <xs:element name="reservationNumber" type="xs:NCName"/>
  </xs:schema>

ここで作成したJSONファイル，およびXMLスキーマのサンプルは次のディレクトリに格納されています。

<Service Architectのインストールディレクトリ>\CSCTE\Samples\SOAP1.1_1.2mode\ProductStock_REST\Schema\DeliveryReceiptAdapter\request

(b)　応答電文

応答電文のXMLスキーマの作成について説明します。ここで作成したXMLスキーマ「output_Del.xsd」は，HTTPアダプタの応答電文に設定します。

• コマンドで使用するJSONファイルの作成

  テキストエディタを起動し，次の内容のJSONファイルを作成します。このファイルの内容は，配送受付サービスがDeliveryReceiptサービスアダプタに応答する際の電文の一例です。

  {"deliveryNumber": "D00000001"}

  ここでは，ファイル名をoutput_Del.jsonとし，このJSONファイルを任意の場所に格納します。

• cscjson2xsdコマンドの実行例

  この実行例では，入力するJSONファイルの格納場所を「C:\Users\work」，入力するJSONファイルの名称を「output_Del.json」，出力するXMLスキーマの名称を「output_Del.xsd」としています。

  C:\Users\work>"%COSMINEXUS_HOME%\CSCTE\bin\cscjson2xsd.bat" -in output_Del.json -out output_Del.xsd
  KECT93001-I Execution of the command will now start. (command = cscjson2xsd)
  KECT93002-I Execution of the command ended normally. (command = cscjson2xsd)

• 作成されたXMLスキーマ（output_Del.xsd）

  コマンド実行後，次の内容のXMLスキーマ「output_Del.xsd」が作成されます。

  実際に作成されるXMLスキーマは，次に示す内容と異なる場合がありますが，スキーマとしての定義内容は同じであるため，問題ありません。

  <?xml version="1.0" encoding="UTF-8"?>
  <xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified">
    <xs:element name="csc-object">
      <xs:complexType>
        <xs:sequence>
          <xs:element ref="deliveryNumber"/>
        </xs:sequence>
      </xs:complexType>
    </xs:element>
    <xs:element name="deliveryNumber" type="xs:NCName"/>
  </xs:schema>

ここで作成したJSONファイル，およびXMLスキーマのサンプルは次のディレクトリに格納されています。

<Service Architectのインストールディレクトリ>\CSCTE\Samples\SOAP1.1_1.2mode\ProductStock_REST\Schema\DeliveryReceiptAdapter\response

(c)　電文フォーマットの指定

作成したXMLスキーマをDeliveryReceiptサービスアダプタに設定します。

1. ツリービューの［サービス定義一覧］からDeliveryReceiptサービスアダプタをダブルクリックします。

   サービスアダプタ定義（基本）画面が表示されます。

2. ［要求電文］−［サービス部品］−［電文フォーマット］の［参照］ボタンをクリックして，XMLスキーマ「input_Del.xsd」を指定します。

3. ［応答電文］−［サービス部品］−［電文フォーマット］の［参照］ボタンをクリックして，XMLスキーマ「output_Del.xsd」を指定します。

4. メニューから［ファイル］−［保管］を選択します。

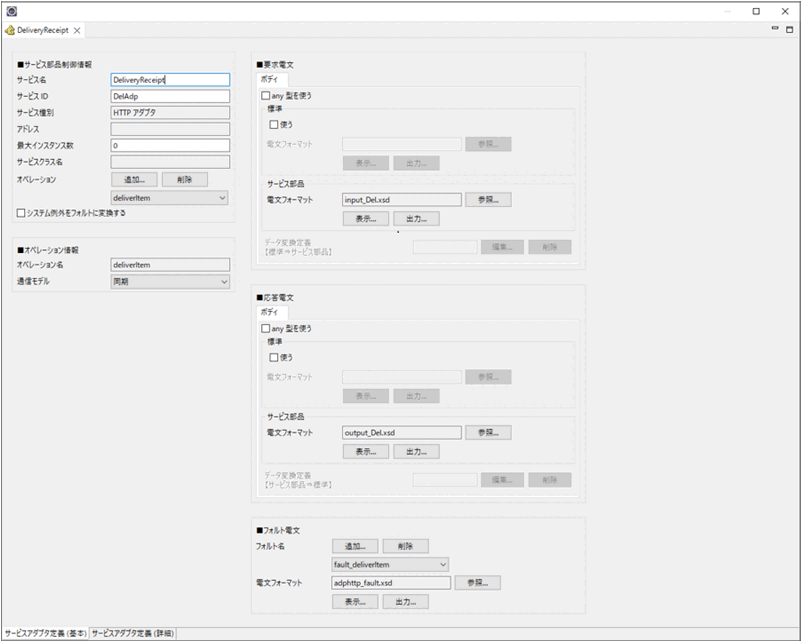

設定後のサービスアダプタ定義（基本）タブの例を次に示します。

(a)　HTTPアダプタ実行環境プロパティファイル

HTTPアダプタ実行環境プロパティファイルの作成手順を次に示します。この操作は，管理者または管理者特権で実行してください。

1. HTTPアダプタ実行環境プロパティファイルのテンプレートファイルをコピー＆ペーストします。

   コピー元のテンプレートファイル

   <Service Architectのインストールディレクトリ>\CSC\custom-adapter\HTTP\config\template\serviceid.properties

   コピー先のディレクトリ

   <Service Architectのインストールディレクトリ>\CSC\custom-adapter\HTTP\config

2. コピー先のファイル名を，<HTTPアダプタのサービスID>.propertiesとなるように「DelAdp.properties」へ変更します。

3. ファイル「DelAdp.properties」に次のパラメタを追加します。

   追加するパラメタ	設定値	説明
   adphttp.request.method	POST	POSTメソッドを使用します。
   adphttp.request.uri-scheme-authority	http://localhost:8008	スキーム+オーソリティを指定します。
   adphttp.request.uri-path	/orders/deliveries	パス名を指定します。
   adphttp.request.header.content-type	application/json	HTTPリクエストヘッダのContent-TypeヘッダのメディアタイプにJSON形式を指定します。
   adphttp.request.part.message.binding	raw	パススルーモードとし，要求電文（ボディ）で指定したデータをHTTPリクエストボディに設定します。

   記述例を次に示します。

   adphttp.request.method=POST
   adphttp.request.uri-scheme-authority=http://localhost:8008
   adphttp.request.uri-path=/orders/deliveries
   adphttp.request.header.content-type=application/json
   adphttp.request.part.message.binding=raw

HTTPアダプタ実行環境プロパティファイルは，HTTPアダプタの開始時に実行環境に反映されます。そのため，HTTPアダプタを開始済みで，HTTPアダプタ実行環境プロパティファイルの内容を変更する場合は，いったんHTTPアダプタを停止する必要があります。

(b)　HTTPアダプタ定義ファイル

HTTPアダプタ定義ファイルの編集方法を説明します。

1. ［サービスアダプタ定義（詳細）］タブでサービスアダプタ定義（詳細）画面に切り替えて，「独自定義ファイル」の「cscadphttp.properties」を選択します。

   「cscadphttp.properties」はHTTPアダプタ定義ファイルです。

2. ［編集］ボタンをクリックしてHTTPアダプタ定義ファイルを開き，次のパラメタを追加します。

   追加するパラメタ	設定値	説明
   adphttp.request.switchover.json-transfer.mode	true	リクエスト処理時にJSON-XML変換を使用します。
   adphttp.response.switchover.json-transfer.mode	true	レスポンス処理時にJSON-XML変換を使用します。

   記述例を次に示します。

   adphttp.request.switchover.json-transfer.mode=true
   adphttp.response.switchover.json-transfer.mode=true

3. メニューから［ファイル］−［すべて保管］を選択します。
