8.6.1 FTPアダプタの処理の流れ
FTPアダプタを中心としたファイル送受信時の処理の流れについて説明します。

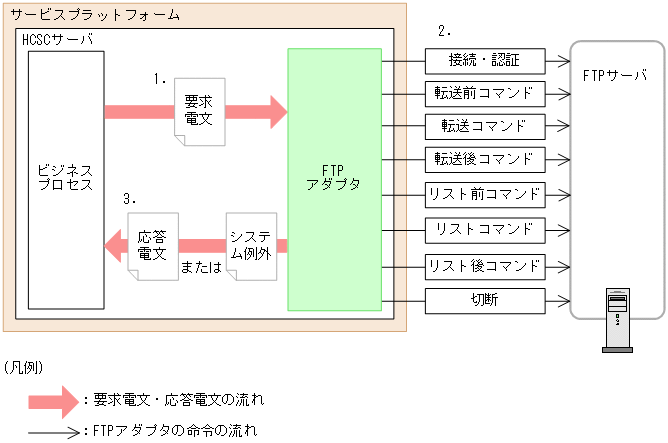

ビジネスプロセスから実行要求を受けたときのFTPアダプタの処理の流れを次の図に示します。
-
ビジネスプロセスから実行要求を受けてFTPアダプタが呼び出されます。このとき,ファイルの転送情報は要求電文に格納されてFTPアダプタに渡されます。
-
要求電文を受け取ったFTPアダプタは,FTPサーバに対して接続・認証,転送コマンド,リストコマンド,切断などの処理を実行します。
-
FTPサーバの呼び出しが完了したあと,FTPアダプタは結果を応答電文に設定し,ビジネスプロセスに返します。
エラーが発生した場合は,応答電文の代わりにシステム例外を返します。
