4.12 JSON変換ツールを使用した変換
JSON変換ツールは，サービスプラットフォームでJSON形式のデータを利用するために必要な定義の開発およびデータ変換のテストを支援するためのツールです。
JSON変換ツールは，次のコマンドで構成されています。
|
コマンド名 |
説明 |
|---|---|
|
cscjsonxmlconv |
JSON形式データとXML形式データとを相互に変換した結果をファイルとして生成します。サービスプラットフォームが自動的に変換する結果を，生成されたファイルと突き合わせて確認できます。 |
|
cscjson2xsd |
JSON形式データに対応するXMLスキーマを生成します。生成したXMLスキーマをマッピング定義エディタで使用し，マッピング定義を作成します。 |

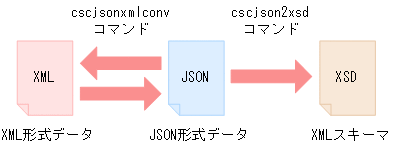

JSON変換ツールとコマンドの関係を次に示します。
|
|
![[図データ]](GRAPHICS/ZC048540.GIF)
JSON変換ツールを利用すると，JSON形式データとXML形式データの変換結果を取得し，どのように変換されるかを確認できます。
また，JSON形式データから変換されたXML形式のデータに対応した，XMLスキーマファイルを生成できます。
JSON-XML変換の規則については，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「11.2 JSON-XML変換の規則」を参照してください。
図中のそれぞれのコマンドについて説明します。
- cscjsonxmlconvコマンド
-
JSON形式データとXML形式データとを相互に変換した結果をファイルとして生成します。JSON形式データは，ビジネスプロセス上ではXML形式データとして扱うため，cscjsonxmlconvコマンドによって生成したXML形式データは，カスタムファンクションおよびJavaアクティビティの設計およびテストに活用できます。また，データ変換コマンドまたはバイナリパースコマンドの入力データとしても利用できます。

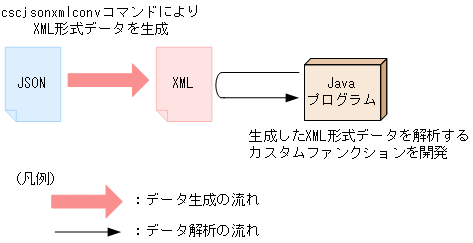

JSON形式データを利用した，カスタムファンクションおよびJavaアクティビティの開発について次の図に示します。
図4‒21 JSON形式データを利用したカスタムファンクションの開発 ![[図データ]](GRAPHICS/ZC048560.GIF)
- cscjson2xsdコマンド
-
JSON形式のデータをデータ変換するためには，サービスプラットフォームが自動的に変換するXML形式のデータに対してマッピングの定義を作成する必要があります。cscjson2xsdコマンドを利用することで，JSON形式のデータに対応したXMLスキーマファイルを生成できます。生成したXMLスキーマを基にマッピング定義を作成します。

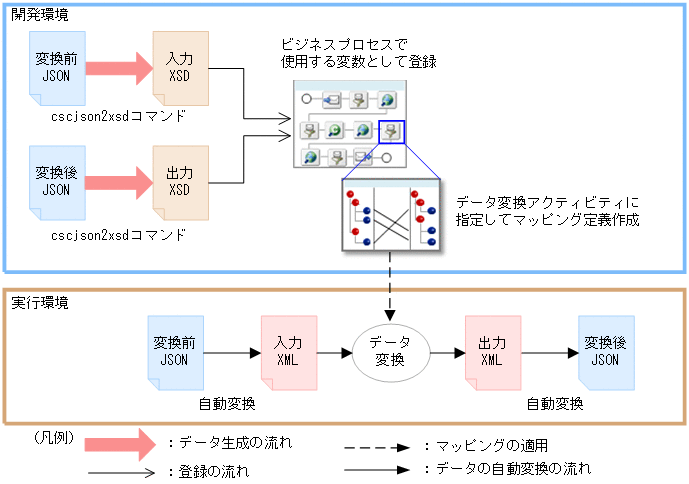

cscjson2xsdコマンドの入力となるJSON形式のデータは事前に用意しておきます。JSON形式データでデータ変換する場合の，データ変換アクティビティを定義する流れを次の図に示します。
図4‒22 JSON形式データを変換するデータ変換アクティビティの定義 ![[図データ]](GRAPHICS/ZC048550.GIF)
JSON変換ツールの詳細は，マニュアル「サービスプラットフォーム 開発ガイド 基本開発編」の「13. JSON変換ツールを使用したデータ変換」を参照してください。
