Cosminexus V11 BPM/ESB基盤 サービスプラットフォーム 解説

4.9.1　コンポーネント共通UOCの概要

コンポーネント共通UOCでは，次の2つのことができます。

〈この項の構成〉

(1)　UOCクラスのインスタンス生成

UOCクラスのインスタンスは，HCSCサーバ起動時に作成され，メモリ上に保持されます。

UOCクラスのインスタンス生成の流れを次に示します。

  1. コンポーネント共通UOC用プロパティファイルの読み込み

    コンポーネント共通UOC用プロパティファイルを読み込み，UOCクラスの呼び出し元IDをkey情報，呼び出されるUOCクラスのクラスパスをvalueとするMap型のデータを作成し，jarファイル作成の処理へ設定します。

    プロパティファイルの読み込みに失敗した場合，メッセージログに例外ログ（KDEC11003-E）を出力したあと，HCSCサーバ起動処理を中断します。

  2. コンポーネント共通UOC用jarファイルの読み込みおよびインスタンス作成

    コンポーネント共通UOC用プロパティを読み込んで作成したMap型データからクラスパスを取得し，UOCクラスのインスタンスを生成します。

    生成したUOCクラスのインスタンスは，クラスインスタンスをvalue，クラスパスをkeyとするMap型データに格納します。

    クラスファイルの読み込みに失敗した場合，メッセージログに例外ログ（KDEC11002-E）を出力したあと，HCSCサーバ起動処理を中断します。

ページの先頭へ

(2)　UOCクラスの呼び出し

受付の共通処理部分，およびサービスアダプタの共通処理部分から呼び出すため，すべてのコンポーネントの処理でUOCクラスを呼び出すことができます。

コンポーネントの処理タイミングと，UOCクラスの呼び出しの有無を次に示します。

表4‒17　コンポーネントの処理タイミングと，UOCクラスの呼び出しの有無

種別

起動時

開始時

終了時

停止時

正常

フォルト

システム例外

標準受付

×

○

○

×

×

×

ユーザ定義受付

SOAP受付の場合

×

○

○

×

×

×

SOAP受付以外の場合

○

○

○

×

×

○

ビジネスプロセス

×

×

×

×

×

×

サービスアダプタ

×

○

○

×

×

×
（凡例）

○：UOCクラスを呼び出します。

×：UOCクラスを呼び出しません。

(a)　UOCクラスへの入力情報

UOCクラスへの入力情報は，Map型のオブジェクトにまとめて渡します。

UCO用インターフェースで定義した定数（key）を基にデータを取得します。

定数（key）は，UOCクラスを作成する際にimplementsするインターフェースに定義します。

定義する定数を次に示します。

表4‒18　定義する定数

定数名（key名）

データ型

設定内容

COMPO_TYPE

int

1：サービスアダプタ

2：受付

COMPO_KIND

String

受付の場合

  • StandardWebService：標準受付（Webサービス）

  • StandardSessionBean：標準受付（SessionBean）

  • StandardWSR：標準受付（MDB（WS-R））

  • StandardDBQ：標準受付（MDB（DBキュー））

  • WebService：SOAP受付

  • TP1/RPC：TP1/RPC受付

  • FTP：FTP受付

  • HTTP：HTTP受付

  • MessageQueue：Message Queue受付

  • FileEvent：ファイルイベント受付

  • Kafka：Kafka受付

  • Custom：カスタム受付

サービスアダプタの場合

  • WebService：SOAPアダプタ

  • SessionBean：SessionBeanアダプタ

  • MDB_WSR：MDB（WS-R）アダプタ

  • MDB_DBQ：MDB（DBキュー）アダプタ

  • DB：DBアダプタ

  • TP1：TP1アダプタ

  • File：ファイルアダプタ

  • ObjectAccess：Object Accessアダプタ

  • MessageQueue：Message Queueアダプタ

  • FTP：FTPアダプタ

  • FileOperation：ファイル操作アダプタ

  • Mail：メールアダプタ

  • HTTP：HTTPアダプタ

  • Command：コマンドアダプタ

  • SFTP：SFTPアダプタ

  • Kafka：Kafkaアダプタ

  • Custom：汎用カスタムアダプタ

COMPO_ID

String

受付の受付IDまたはサービスアダプタのサービスID

TELEGRAM_DATA

CSCMsgTelegramManager

リクエスト電文または応答電文

MONITOR_SEND_DATA

Map<String, Object>

送信データ格納Map

DESTINATION_DATA

CSCMsgDestinationData

呼び出すサービスの宛先情報※
注※

ユーザ定義受付（SOAP受付を除く）の場合だけ取得できます。

パラメタMapから取得する電文の内容を次に示します。

●電文

リクエスト電文や応答電文は，電文取得用API（CSCMsgTelegramManager）でUOCクラスに渡し，「#getHeader」または「#getBody」を使用して電文を取得します。

なお，電文はバイト配列で渡すため，XML電文の場合はDocument型などに変換する必要があります。

●宛先情報

SOAPユーザ定義受付以外のユーザ定義受付の場合に呼び出すサービスの宛先情報が取得できます。また，ユーザ定義受付のリクエスト受付時にサービスの宛先情報取得用APIを使用し，任意の値を設定することで，呼び出すサービスを変更できます。

(b)　UOCクラスを呼び出すタイミング

UOCクラスを呼び出すタイミングと電文との関係を次に示します。

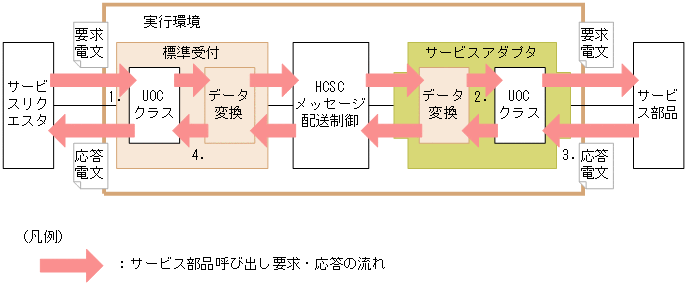

図4‒13　UOCクラスを呼び出すタイミングと電文との関係

[図データ]

  1. 受付ではサービスリクエスタからの要求電文をUOCクラスに渡します。

  2. サービスアダプタではサービス部品に渡す要求電文をUOCクラスに渡します。

  3. サービスアダプタではサービス部品から返る応答電文をUOCクラスに渡します。

  4. 受付ではサービスアダプタからの応答電文をUOCクラスに渡します。

注意

呼び出すサービスの宛先を変更した場合，リクエストトレースで出力される宛先は実際の宛先と異なることがあります。

(c)　性能解析トレースの出力

コンポーネント共通UOCを使用すると，性能解析トレースは必ず出力されます。性能解析トレースが出力されるタイミングは，UOCクラスの呼び出し直前と直後になります。

性能解析トレースファイルに出力される形式は，J2EEサーバの性能解析トレースと同様です。性能解析トレースファイルの詳細については，マニュアル「アプリケーションサーバ 機能解説 保守／移行編」の「7.3　Management Serverを利用した性能解析トレースファイルの収集」を参照してください。
