Cosminexus V11 BPM/ESB基盤 サービスプラットフォーム 解説


3.2.2 ビジネスプロセスの通信モデル

ビジネスプロセスは,同期と非同期の2種類の通信モデルがあります。

通信モデルが同期の場合,ビジネスプロセスを呼び出したサービスリクエスタに対して,応答電文が返ります(応答電文は応答アクティビティに定義した電文フォーマットです)。

通信モデルが非同期の場合,ビジネスプロセスを呼び出したサービスリクエスタに応答電文が返りません(処理だけがリターンします)。

通信モデルは,開発環境でビジネスプロセス定義するときに,受付アクティビティのダイアログで定義します。ビジネスプロセスでの通信モデルの違いを次の図に示します。

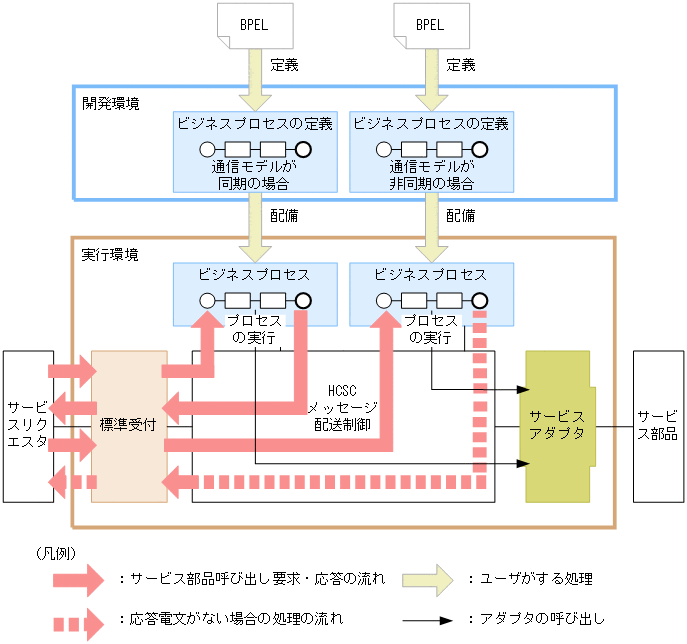

図3‒12 ビジネスプロセスでの通信モデルの違い

[図データ]

受付アクティビティダイアログの詳細については,マニュアル「サービスプラットフォーム リファレンス」の「1.4.7 受付アクティビティダイアログ」を参照してください。
