39.4.2　性能解析トレースのトレース出力情報

Application ServerのJAX-WS機能またはJAX-RS機能で出力する性能解析トレースのトレース出力情報を次の表に示します。

表39‒18　性能解析トレースのトレース出力情報
項番	ファイル項目	内容
1	イベントID	トレース取得ポイントのイベントIDです。
2	クライアントアプリケーション情報	ルートアプリケーション情報の有効範囲内のWebサービスクライアント，Webサービス間で一意の情報です。ただし，WS-RM 1.2機能の場合，一意ではありません。オプション情報を参照してください。
3	ルートアプリケーション情報	一連のリクエストに対する処理で，一意の情報です。ただし，WS-RM 1.2機能の場合，一意ではありません。オプション情報を参照してください。
4	リターンコード	トレース取得ポイントの種別（正常終了または異常終了）です。
5	インタフェース名	トレース取得ポイントのクラス名です。
6	オペレーション名	トレース取得ポイントのメソッド名です。
7	オプション情報	オプション情報です。

ここでは，クライアントアプリケーション情報とルートアプリケーション情報の有効範囲，およびトレース取得ポイントについて説明します。

〈この項の構成〉

(1)　クライアントアプリケーション情報とルートアプリケーション情報の有効範囲
(2)　性能解析トレースのトレース取得ポイント

(1)　クライアントアプリケーション情報とルートアプリケーション情報の有効範囲

クライアントアプリケーション情報とルートアプリケーション情報の有効範囲を，Webサービスの場合およびWebリソースの場合に分けて説明します。

(a)　Webサービスの場合

次の図を基に，Webサービスの場合のクライアントアプリケーション情報とルートアプリケーション情報の有効範囲について説明します。

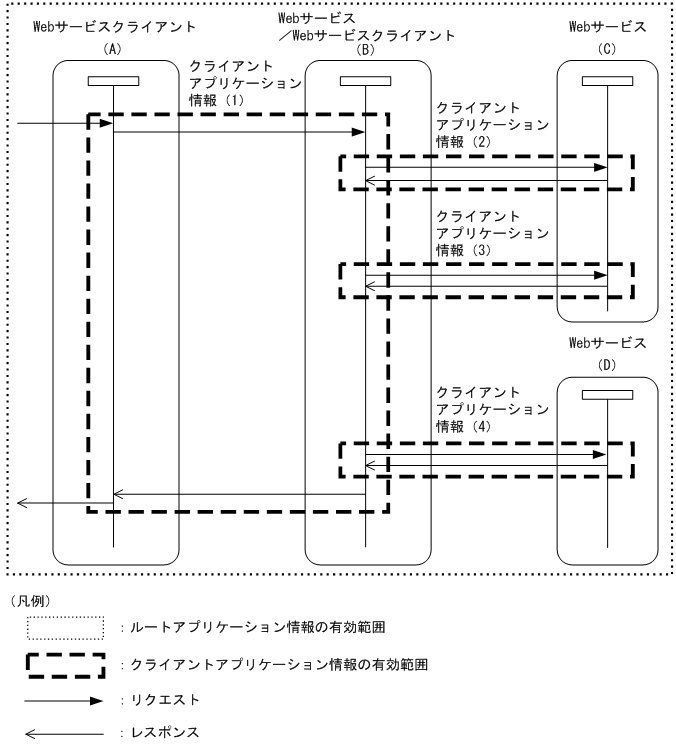

図39‒5　クライアントアプリケーション情報とルートアプリケーション情報の有効範囲（Webサービスの場合）

ルートアプリケーション情報（通信番号，プロセスID，およびIPアドレスから構成されます）は，一連のリクエストに対する処理で一意となります。

Javaアプリケーションの開始コマンド（cjclstartap）で開始したWebサービスクライアント（A）からWebサービス（B）にリクエストが送信されると，Webサービス（B）がWebサービスクライアントになります。さらに，Webサービス（B）がWebサービスクライアントになって，ほかのWebサービス（C）および（D）にリクエストが送信されると，AからDまでが一意の値となります。

クライアントアプリケーション情報（通信番号，プロセスID，およびIPアドレスから構成されます）は，ルートアプリケーション情報の有効範囲内のWebサービスクライアント，およびWebサービスの一連のリクエストに対する処理で一意となります。

クライアントアプリケーション情報（1）〜（4）は，異なるクライアントアプリケーション情報になります。

(b)　Webリソースの場合

次の図を基に，Webリソースの場合のクライアントアプリケーション情報とルートアプリケーション情報の有効範囲について説明します。

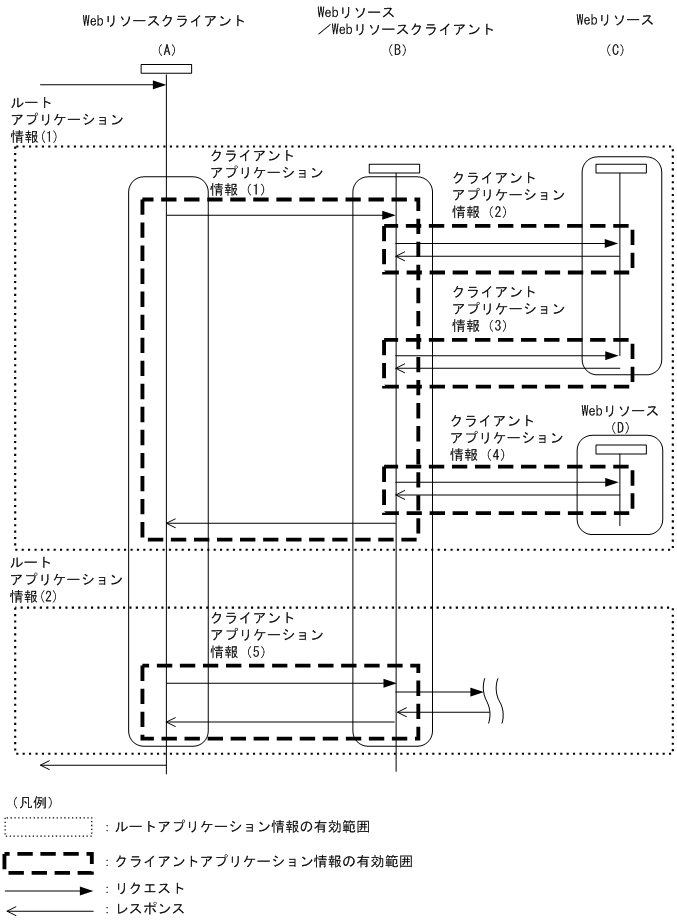

図39‒6　クライアントアプリケーション情報とルートアプリケーション情報の有効範囲（Webリソースの場合）

この図では，Webリソースクライアント（A）とWebリソース／Webリソースクライアント（B）はRESTful Webサービス用クライアントAPIを使用しています。Webリソース／Webリソースクライアント（B），Webリソース（C）およびWebリソース（D）はJAX-RSエンジンで動作しているWebリソースです。

ルートアプリケーション情報は，クライアントがRESTful Webサービス用クライアントAPIを呼び出してから，呼び出し結果のHTTPレスポンスを受けるまでの一連のリクエストに対する処理で一意となります。

一方，クライアントアプリケーション情報はそれぞれの呼び出しにおいて一意となります。図中のクライアントアプリケーション情報（1）〜（5）は，それぞれ異なる一意の値を持っています。

クライアントが，次のどちらかの操作によって返されるClientResponseオブジェクトから，それぞれ操作とは連続しないでHTTPレスポンスのエンティティを取り出した場合でも，ルートアプリケーション情報およびクライアントアプリケーション情報は，一連の呼び出しにおいて一意となります。

Clientクラスのhandleメソッド
WebResourceクラスまたはWebResource.Builderクラスのmethodメソッド，またはHTTPメソッドに対応する各メソッド

イメージを次の図で説明します。なお，図中ではクライアントアプリケーション情報の範囲がルートアプリケーション情報の範囲と同じなので，クライアントアプリケーション情報は省略しています。

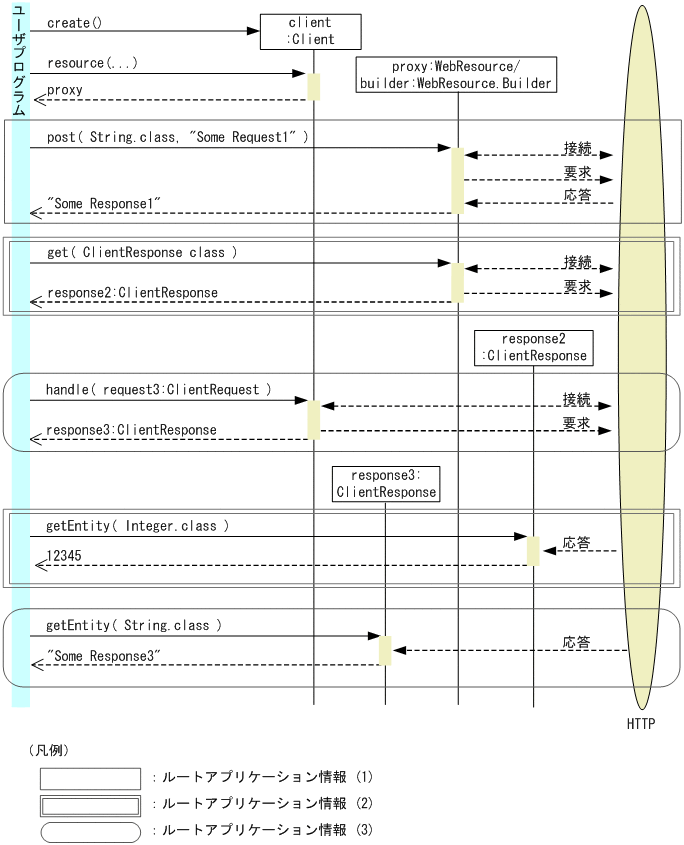

図39‒7　連続しない呼び出しとアプリケーション情報

この場合，WebResourceクラスのget(Class)メソッドとClientResponseクラスのgetEntity(Class)メソッドの連続しない呼び出しでのルートアプリケーション情報（図中の「ルートアプリケーション情報（2）」）は，HTTP通信の接続から要求・応答まで一度に実行されるWebResourceクラスのpost(Class, Object)メソッドのルートアプリケーション情報（図中の「ルートアプリケーション情報（1）」）と同様に一意です。

また，Clientクラスのhandle(Class)メソッドとClientResponseクラスのgetEntity(Class)メソッドの連続しない呼び出しでのルートアプリケーション情報（図中の「ルートアプリケーション情報（3）」）も一意です。

ページの先頭へ

(2)　性能解析トレースのトレース取得ポイント

Application ServerのJAX-WS機能で出力する性能解析トレースのトレース取得ポイントを次の図に示します。なお，WS-RM 1.2機能を使用する場合は，ここに記載する以外の性能解析トレースも出力されます。詳細については，「39.4.2(2)(c)　WS-RM 1.2機能使用時のトレース取得ポイント」を参照してください。

(a)　POJOのWebサービス呼び出し時のトレース取得ポイント

POJOのWebサービス呼び出し時のトレース取得ポイントについて，request-responseオペレーションの場合を図39-8に，one-wayオペレーションの場合を図39-9に示します。ただし，one-wayオペレーションでプロバイダ実装クラスがnullを返すときの，トレース取得ポイントについては，図39-8を参照してください。

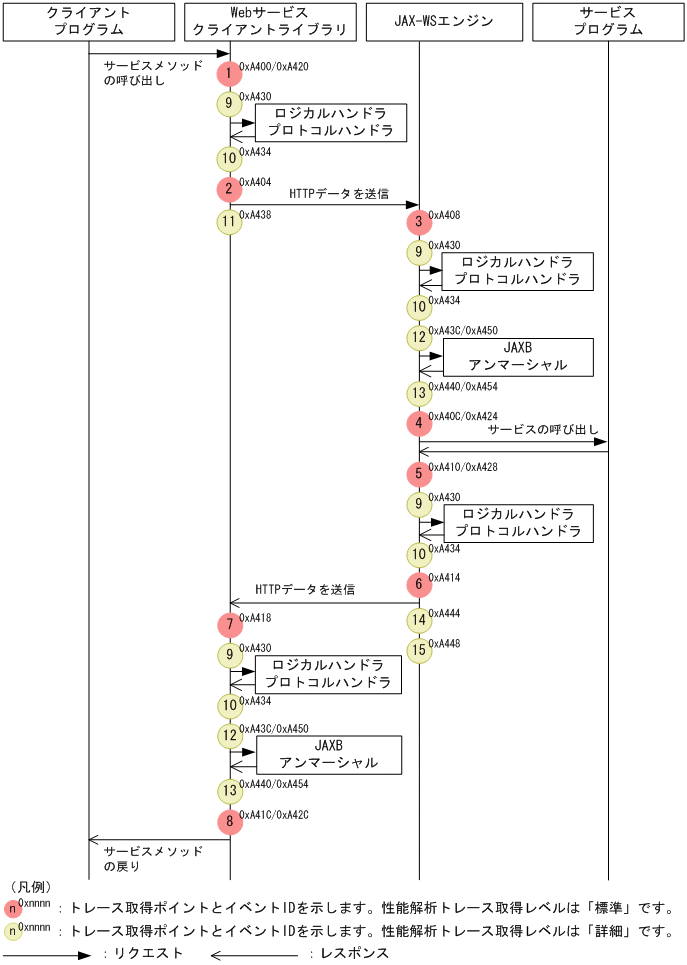

図39‒8　POJOのWebサービス呼び出し時のトレース取得ポイント（request-responseオペレーション）

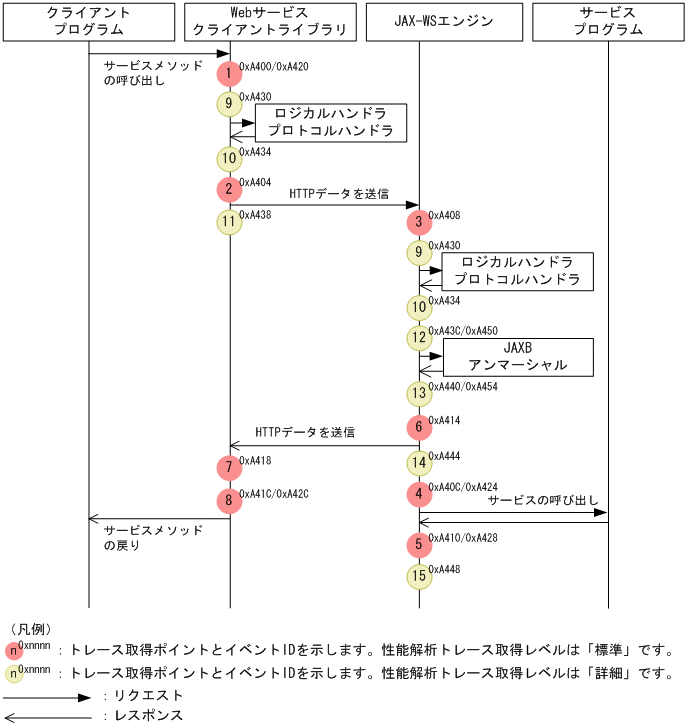

図39‒9　POJOのWebサービス呼び出し時のトレース取得ポイント（one-wayオペレーション）

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒19　標準レベルでのトレース取得ポイントと出力される情報（JAX-WS機能・POJOのWebサービス）
図中の番号	取得ポイント		出力される情報
図中の番号	取得ポイント		イベントID	オプション情報
1	Webサービスクライアントライブラリの開始時	スタブベースの場合	0xA400	−
1	Webサービスクライアントライブラリの開始時	ディスパッチベースの場合	0xA420	−
2	WebサービスクライアントライブラリのHTTPメッセージ送信前		0xA404	エンドポイントURL
3	JAX-WSエンジンのサーブレット開始時		0xA408	コンテキストルート
4	Webサービス呼び出し前	Webサービス実装クラスの場合	0xA40C	サービスメソッド名
4	Webサービス呼び出し前	プロバイダ実装クラスの場合	0xA424	−
5	Webサービス呼び出し後	Webサービス実装クラスの場合	0xA410	異常終了の場合は例外名
5	Webサービス呼び出し後	プロバイダ実装クラスの場合	0xA428	異常終了の場合は例外名
6	JAX-WSエンジンのHTTPメッセージ送信前		0xA414^※	−
7	WebサービスクライアントライブラリのHTTPメッセージ受信後		0xA418	異常終了の場合は例外名
8	Webサービスクライアントライブラリ終了時	スタブベースの場合	0xA41C	異常終了の場合は例外名
8	Webサービスクライアントライブラリ終了時	ディスパッチベースの場合	0xA42C	異常終了の場合は例外名

（凡例）: −：オプション情報はありません。
注※: Webサービス呼び出し後にプロバイダ実装クラスがnullを返した場合，トレースを取得しません。

表39‒20　詳細レベルでのトレース取得ポイントと出力される情報（JAX-WS機能・POJOのWebサービス）
図中の番号	取得ポイント		出力される情報
図中の番号	取得ポイント		イベントID	オプション情報
9	ハンドラ呼び出し前		0xA430^※	ハンドラの位置とハンドラクラス名
10	ハンドラ呼び出し後		0xA434^※	異常終了の場合は例外名
11	WebサービスクライアントライブラリのHTTPメッセージ送信後		0xA438	異常終了の場合は例外名
12	アンマーシャル前	スタブべース，およびWebサービス実装クラスの場合	0xA43C	−
12	アンマーシャル前	ディスパッチベース，およびプロバイダ実装クラスの場合	0xA450^※	−
13	アンマーシャル後	スタブべース，およびWebサービス実装クラスの場合	0xA440	−
13	アンマーシャル後	ディスパッチベース，およびプロバイダ実装クラスの場合	0xA454^※	−
14	JAX-WSエンジンのHTTPメッセージ送信後		0xA444^※	異常終了の場合は例外名
15	JAX-WSエンジンのサーブレット終了時		0xA448	異常終了の場合は例外名

（凡例）: −：オプション情報はありません。
注※: Webサービス呼び出し後にプロバイダ実装クラスがnullを返した場合，トレースを取得しません。

(b)　EJBのWebサービス呼び出し時のトレース取得ポイント

request-responseオペレーションの場合の，EJBのWebサービス呼び出し時のトレース取得ポイントを次の図に示します。なお，Webサービスクライアントのトレース取得ポイントは，POJOのWebサービス呼び出し時と同じです。また，one-wayオペレーションの場合の，Webサービスにおけるトレース取得ポイントについては，「図39-9　POJOのWebサービス呼び出し時のトレース取得ポイント（one-wayオペレーション）」の「サービスの呼び出し」を「EJBコンテナの呼び出し」に読み替えてください。

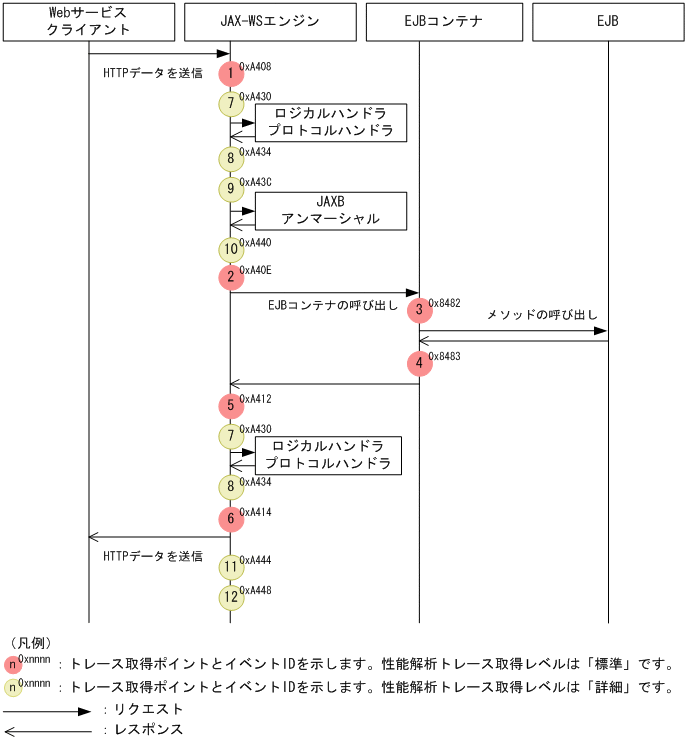

図39‒10　EJBのWebサービス呼び出し時のトレース取得ポイント（request-responseオペレーション）

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒21　標準レベルでのトレース取得ポイントと出力される情報（JAX-WS機能・EJBのWebサービス）
図中の番号	取得ポイント		出力される情報
図中の番号	取得ポイント		イベントID	オプション情報
1	JAX-WSエンジンのサーブレット開始時		0xA408	コンテキストルート
2	EJBコンテナ呼び出し前	Webサービス実装クラス	0xA40E	サービスメソッド名
3	EJBのメソッド呼び出し前		0x8482	−
4	EJBのメソッド呼び出し後		0x8483	−
5	EJBコンテナ呼び出し後	Webサービス実装クラス	0xA412	異常終了の場合は例外名
6	JAX-WSエンジンのHTTPメッセージ送信前		0xA414	異常終了の場合は例外名

（凡例）: −：オプション情報はありません。

表39‒22　詳細レベルでのトレース取得ポイントと出力される情報（JAX-WS機能・EJBのWebサービス）
図中の番号	取得ポイント		出力される情報
図中の番号	取得ポイント		イベントID	オプション情報
7	ハンドラ呼び出し前		0xA430	ハンドラの位置とハンドラクラス名
8	ハンドラ呼び出し後		0xA434	異常終了の場合は例外名
9	アンマーシャル前	Webサービス実装クラス	0xA43C	−
10	アンマーシャル後	Webサービス実装クラス	0xA440	−
11	JAX-WSエンジンのHTTPメッセージ送信後		0xA444	異常終了の場合は例外名
12	JAX-WSエンジンのサーブレット終了時		0xA448	異常終了の場合は例外名

（凡例）: −：オプション情報はありません。

(c)　WS-RM 1.2機能使用時のトレース取得ポイント

WS-RM 1.2機能でシーケンスライフサイクルメッセージを送受信するときに出力される性能解析トレースのトレース取得ポイントを次の図に示します。

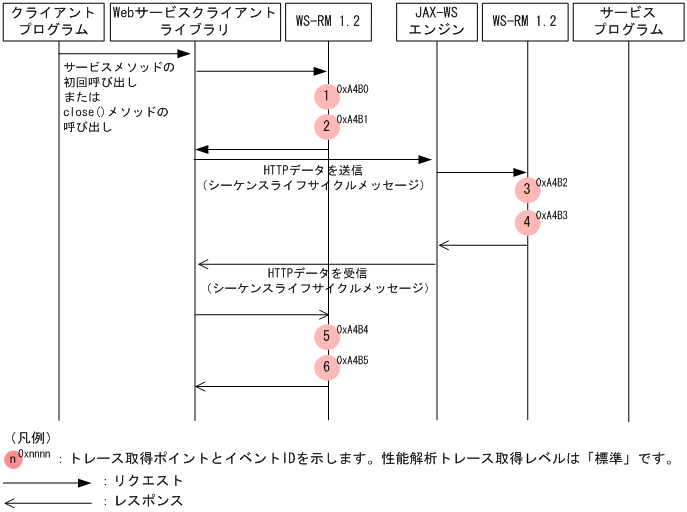

図39‒11　シーケンスライフサイクルメッセージ送受信時のトレース取得ポイント

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒23　標準レベルでのトレース取得ポイントと出力される情報（WS-RM 1.2機能のライフサイクルメッセージ）
図中の番号	取得ポイント	出力される情報
図中の番号	取得ポイント	イベントID	オプション情報
1	Webサービスクライアント側WS-RM 1.2機能開始時	0xA4B0	次のどれかが出力されます。 CreateSequence CloseSequence,[SequenceID] TerminateSequence,[SequenceID]
2	Webサービスクライアント側シーケンスライフサイクルメッセージ送信前	0xA4B1	次のどれかが出力されます。 CreateSequence CloseSequence,[SequenceID] TerminateSequence,[SequenceID]
3	Webサービス側WS-RM 1.2機能開始時	0xA4B2	次のどれかが出力されます。 CreateSequence CloseSequence,[SequenceID] TerminateSequence,[SequenceID]
4	Webサービス側WS-RM 1.2機能終了時	0xA4B3	次のどれかが出力されます。 CreateSequence,[SequenceID] CloseSequence,[SequenceID] TerminateSequence,[SequenceID] 異常終了の場合は例外名
5	Webサービスクライアント側シーケンスライフサイクルメッセージ受信後	0xA4B4	次のどれかが出力されます。 CreateSequence CloseSequence,[SequenceID] TerminateSequence,[SequenceID] 異常終了の場合は例外名
6	Webサービスクライアント側WS-RM 1.2機能終了時	0xA4B5	次のどれかが出力されます。 CreateSequence,[SequenceID] CloseSequence,[SequenceID] TerminateSequence,[SequenceID] 異常終了の場合は例外名

WS-RM 1.2機能のシーケンストラフィックメッセージの性能解析トレースのトレース取得ポイントを次の図に示します。

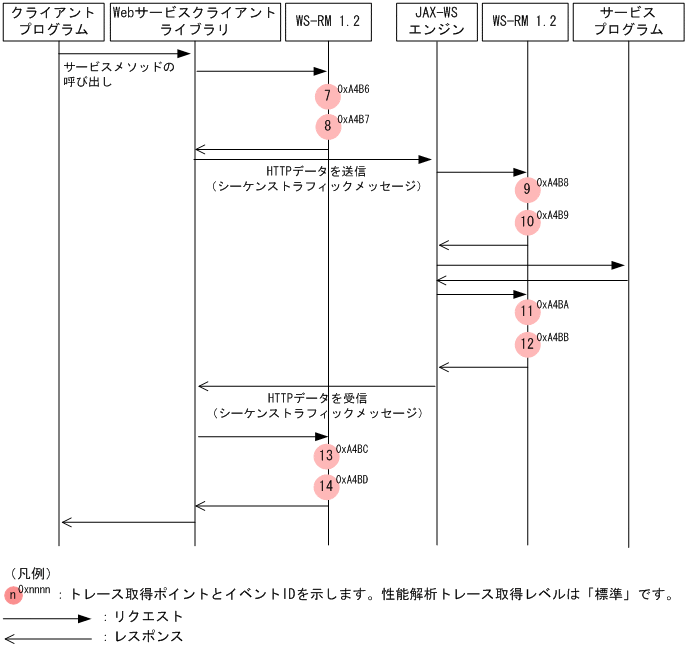

図39‒12　シーケンストラフィックメッセージのトレース取得ポイント

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒24　標準レベルでのトレース取得ポイントと出力される情報（WS-RM 1.2機能のシーケンストラフィックメッセージ）
図中の番号	取得ポイント	出力される情報
図中の番号	取得ポイント	イベントID	オプション情報
7	リクエストでのWebサービスクライアント側WS-RM 1.2機能開始時	0xA4B6	[SequenceID],[MessageNumber]
8	リクエストでのWebサービスクライアント側WS-RM 1.2機能終了時	0xA4B7	次のどちらかが出力されます。 [SequenceID],[MessageNumber] 異常終了の場合は例外名
9	リクエストでのWebサービス側WS-RM 1.2機能開始時	0xA4B8	[SequenceID],[MessageNumber]
10	リクエストでのWebサービス側WS-RM 1.2機能終了時	0xA4B9	次のどちらかが出力されます。 [SequenceID],[MessageNumber] 異常終了の場合は例外名
11	レスポンスでのWebサービス側WS-RM 1.2機能開始時^※1	0xA4BA	[SequenceID],[MessageNumber]
12	レスポンスでのWebサービス側WS-RM 1.2機能終了時^※2	0xA4BB	次のどちらかが出力されます。 [SequenceID],[MessageNumber] 異常終了の場合は例外名
13	レスポンスでのWebサービスクライアント側WS-RM 1.2機能開始時	0xA4BC	[SequenceID],[MessageNumber]
14	レスポンスでのWebサービスクライアント側WS-RM 1.2機能終了時	0xA4BD	次のどちらかが出力されます。 [SequenceID] 異常終了の場合は例外名

注※1: 重複したメッセージを受信した場合は出力されません。
注※2: 重複したメッセージを受信した場合に，HTTPステータスコード202を返すときは出力されません。

WS-RM 1.2機能のAckメッセージの性能解析トレースのトレース取得ポイントを次の図に示します。

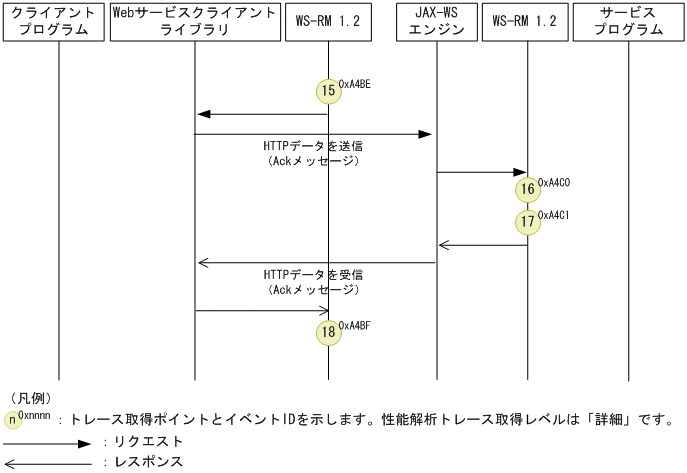

図39‒13　Ackメッセージのトレース取得ポイント

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒25　詳細レベルでのトレース取得ポイントと出力される情報（WS-RM 1.2機能のAckメッセージ）
図中の番号	取得ポイント	出力される情報
図中の番号	取得ポイント	イベントID	オプション情報
15	Webサービスクライアント側WS-RM 1.2機能開始時	0xA4BE	[SequenceID]
16	Webサービス側WS-RM 1.2機能開始時	0xA4C0	[SequenceID]
17	Webサービス側WS-RM 1.2機能終了時	0xA4C1	次のどちらかが出力されます。 [SequenceID] 異常終了の場合は例外名
18	Webサービスクライアント側WS-RM 1.2機能終了時	0xA4BF	次のどちらかが出力されます。 [SequenceID] 異常終了の場合は例外名

(d)　RESTful Webサービス呼び出し時のトレース取得ポイント

RESTful Webサービス（Webサービス）呼び出し時のトレース取得ポイントを，リソース側，クライアント側に分けてそれぞれ次の図に示します。

リソース側

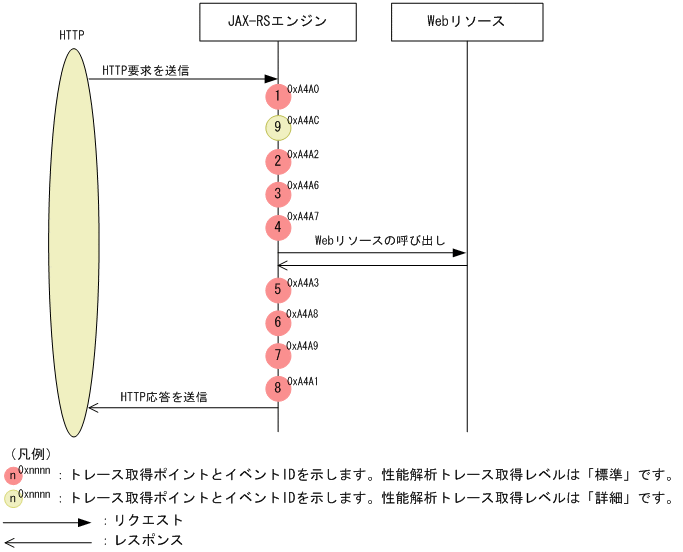

図39‒14　RESTful Webサービス呼び出し時のトレース取得ポイント（リソース側）

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒26　標準レベルでのトレース取得ポイントと出力される情報（JAX-RS機能・RESTful Webサービス）
図中の番号	取得ポイント	出力される情報
図中の番号	取得ポイント	イベントID	オプション情報
1	JAX-RSエンジンのサーブレット開始時	0xA4A0	−
2	Webリソース呼び出し前	0xA4A2	次のどれかが出力されます。 JResponseOutInvoker ObjectOutInvoker ResponseOutInvoker TypeOutInvoker VoidOutInvoker VoidVoidMethodInvoker HttpReqResDispatcher
3	アンマーシャル前	0xA4A6	−
4	アンマーシャル後	0xA4A7	例外発生の場合は例外名
5	Webリソース呼び出し後	0xA4A3	次のどれかが出力されます。 JResponseOutInvoker ObjectOutInvoker ResponseOutInvoker TypeOutInvoker VoidOutInvoker VoidVoidMethodInvoker HttpReqResDispatcher
6	マーシャル前	0xA4A8	−
7	マーシャル後	0xA4A9	例外発生の場合は例外名
8	JAX-RSエンジンのHTTPメッセージ送信前	0xA4A1	例外発生の場合は例外名

（凡例）: −：オプション情報はありません。

表39‒27　詳細レベルでのトレース取得ポイントと出力される情報（JAX-RS機能・RESTful Webサービス）
図中の番号	取得ポイント	出力される情報
図中の番号	取得ポイント	イベントID	オプション情報
9	HTTPリクエストとリソースのマッチング処理実行時	0xA4AC	次のどれかが出力されます。 accept root resource classes forwarding view to JSP page accept implicit view match path accept sub-resource methods accept resource methods matched sub-resource method matched resource method accept resource message in ResourceClassRule accept resource message in ResourceOjectRule accept right hand path redirect accept right hand path accept sub-resource locator accept termination matched message body reader matched exception mapper mapped exception to response matched message body writer

クライアント側

「11.4.1　Webリソースクライアントのユースケース」で説明したユースケースごとに説明します。

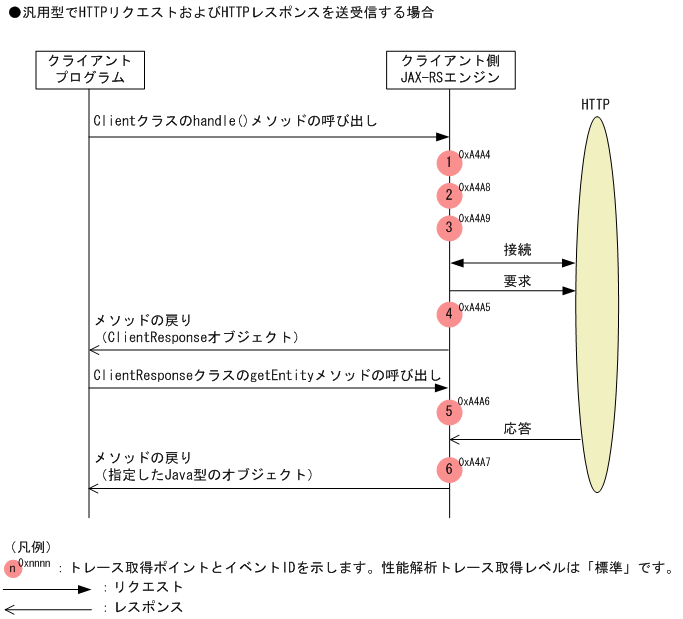

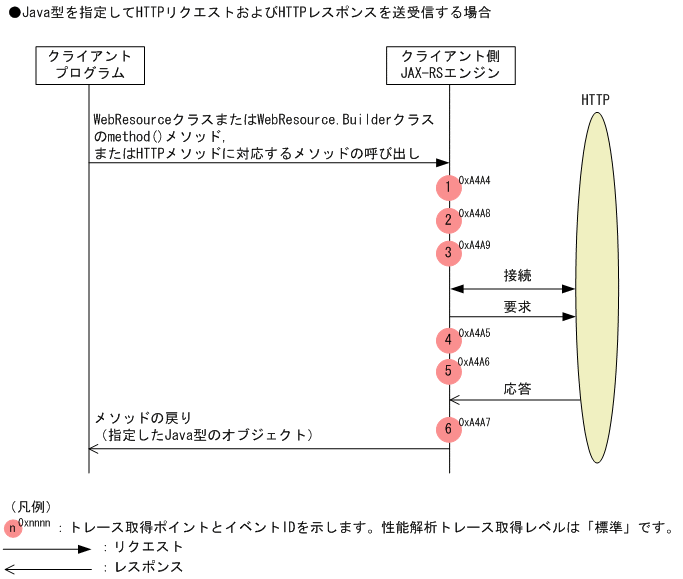

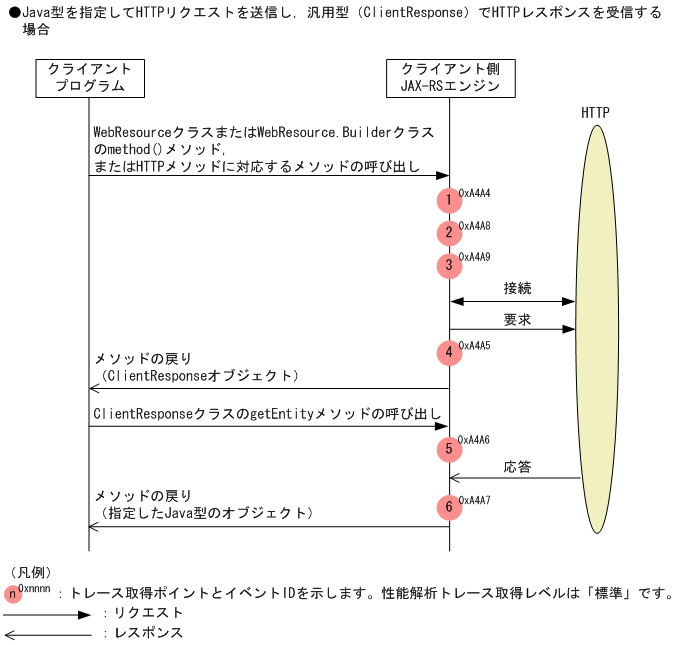

図39‒15　RESTful Webサービス呼び出し時のトレース取得ポイント（クライアント側）

各トレース取得ポイントとイベントIDの対応を次の表に示します。

表39‒28　標準レベルでのトレース取得ポイントと出力される情報（JAX-RS機能・RESTful Webサービス用クライアントAPI）
図中の番号	取得ポイント	出力される情報
図中の番号	取得ポイント	イベントID	オプション情報
1	HTTPメソッド呼び出しの開始時	0xA4A4	エンドポイントURL
2	マーシャル前	0xA4A8	−
3	マーシャル後	0xA4A9	−
4	HTTPメソッド呼び出しの終了時	0xA4A5	例外発生の場合は例外名
5	アンマーシャル前	0xA4A6	−
6	アンマーシャル後	0xA4A7	例外発生の場合は例外名

（凡例）: −：オプション情報はありません。
