34.2　WS-RM 1.2機能を使用したメッセージの流れ

WS-RM 1.2機能を使用した場合の，メッセージの流れを次に示します。

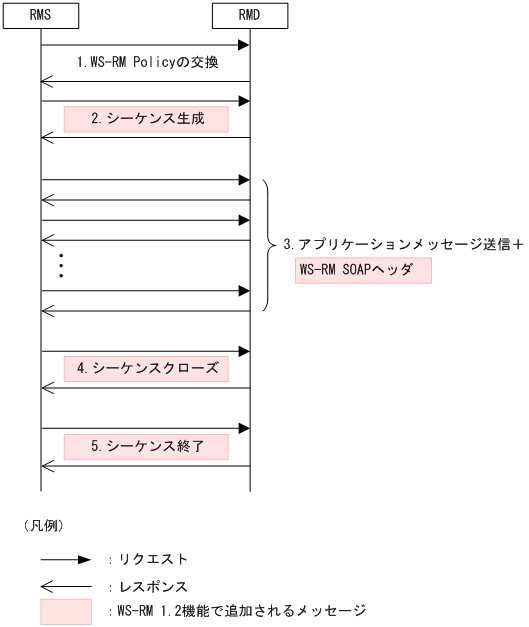

図34‒2　WS-RM 1.2機能を使用したメッセージの流れ

1. WS-RM Policyの交換

   メッセージの送信元と送信先の間で，WS-RM 1.2機能の使用の有無やWS-RM 1.2機能のWS-RM Policyを交換します。WSDLファイルに，WS-RM Policy仕様を記述することでWS-RM Policyを交換します。

2. シーケンス生成

   アプリケーションメッセージを送信する前に，RMSとRMDはシーケンスを生成して，共有します。シーケンスとは，WS-RM 1.2機能で送信される一連のアプリケーションメッセージの集合に関するコンテキストです。シーケンス生成処理は，ポートのオブジェクトに対する初回Webサービスメソッド呼び出し時に自動で実行されます。

3. アプリケーションメッセージ送信

   シーケンスを生成したあと，RMSはRMDにアプリケーションメッセージを送信します。送信するアプリケーションメッセージには，シーケンスの識別子とメッセージ番号が付与されます。

4. シーケンスクローズ

   アプリケーションメッセージの送信が終了すると，RMSはシーケンスをクローズできます。シーケンスをクローズすると，新たにアプリケーションメッセージを送受信することはできません。シーケンスをクローズしても，関連するリソースは破棄しないで，保持されます。シーケンスのクローズ処理は，Webサービスクライアント側でcloseメソッドが呼び出されたときに実行されます。

5. シーケンス終了

   アプリケーションメッセージの送信が終了すると，RMSはシーケンスを終了させます。シーケンスが終了すると，関連するリソースは破棄されます。再度シーケンスを生成するには，ポートのオブジェクトを取得し直し，Webサービスメソッドを呼び出します。

以降では，シーケンス生成に関するメッセージ，シーケンスクローズに関するメッセージ，およびシーケンス終了に関するメッセージをまとめて，シーケンスライフサイクルメッセージと呼びます。
