10.7.2　スケジューリングの設定

(1)　機能概要

CTMのスケジュールを設定します。

ページの先頭へ

(2)　表示手順

1. 運用管理ポータルで［論理サーバの環境設定］アンカーをクリックします。

2. ［サーバビュー］タブ−［論理CTM］−［CTM］−［＜CTM名＞］をクリックします。

3. ［スケジューリング］タブをクリックします。

ページの先頭へ

(3)　操作手順

画面での操作手順を次に示します。

1. スケジュールポリシーや接続するJ2EEサーバの最大数などを指定します。

2. ［適用］ボタンをクリックします。

   指定した情報が反映されます。

   エラーが表示された場合は，エラーの内容を確認して［戻る］アンカーをクリックします。指定した内容を見直し，再度［適用］ボタンをクリックします。

ページの先頭へ

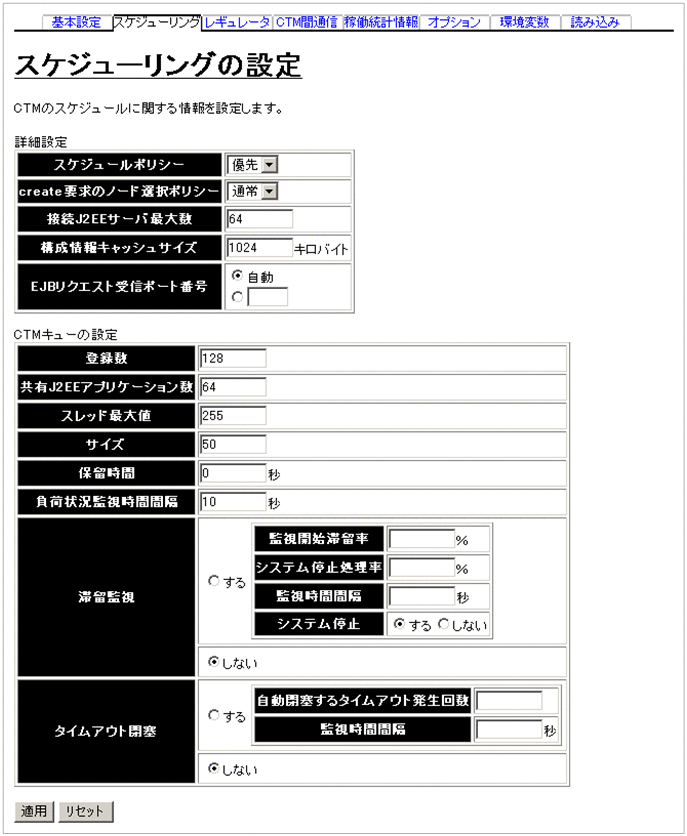

(4)　画面詳細

画面に表示される項目およびボタンについて説明します。

詳細設定

スケジュールポリシー

リクエストを振り分ける時に使用されるスケジュールポリシー（ctmstartコマンドの-CTMDispatchPolicyオプション）を選択します。この項目で選択した値は，remove時にCTMを選択するときの選択ポリシーとしても利用されます。デフォルトは，「優先」です。

• 通常

  負荷の軽いCTMにリクエストを振り分けます。

• 優先

  リクエストを受け付けたCTMに優先的にリクエストを振り分けます。

create要求のノード選択ポリシー

create要求時にCTMを選択するポリシー（ctmstartコマンドの-CTMCreatePolicyオプション）を指定します。デフォルトは，「通常」です。

• 通常

  負荷が軽いCTMにリクエストを振り分けます。

• 優先

  create要求を受け付けたCTMに優先的にリクエストを振り分けます。

接続J2EEサーバ最大数

CTMに接続するJ2EEサーバの最大数（ctmstartコマンドの-CTMServerConnectCountオプション）を指定します。0〜32767の整数で指定します。デフォルトは，「64」です。

構成情報キャッシュサイズ

CTMドメインの構成情報を格納するキャッシュテーブルのサイズ（ctmstartコマンドの-CTMServerCacheSizeオプション）を指定します。単位は「キロバイト」です。1〜32767の整数で指定します。デフォルトは，「1024キロバイト」です。

EJBリクエスト受信ポート番号

EJBクライアントがCTMデーモンの新しいコネクションを探すときに使用するポート番号（ctmstartコマンドの-CTMEjbPortオプション）を指定します。「自動」を選択するか，または5001〜65535の整数で指定します。デフォルトは，「自動」です。「自動」を選択した場合は，ポート番号が自動的に割り当てられます。

CTMキューの設定（スケジュールキューの設定）

登録数

CTMに登録できるスケジュールキュー数（ctmstartコマンドの-CTMQueueCountオプション）を指定します。1〜32767の整数で指定します。デフォルトは，「128」です。

共有J2EEアプリケーション数

同じスケジュールキューを共有できるJ2EEアプリケーション数（ctmstartコマンドの-CTMQueueRegistCountオプション）を指定します。1〜32767の整数で指定します。デフォルトは，「64」です。

スレッド最大値

自CTM内でクライアントからの要求メッセージをサーバに振り分けるスレッドの最大値（ctmstartコマンドの-CTMDispatchParallelCountオプション）を指定します。0〜32767の整数で指定します。デフォルトは，「255」です。

サイズ

一つのスケジュールキューに同時に登録できるリクエストの数（ctmstartコマンドの-CTMMaxRequestCountオプション）を指定します。1〜32767の整数で指定します。デフォルトは，「50」です。

保留時間

異常終了したJ2EEサーバが登録していたスケジュールキューを削除しないで保留し，J2EEサーバの再開始を待つ場合の待ち時間（ctmstartコマンドの-CTMQueueDeleteWaitオプション）を指定します。単位は「秒」です。0〜2147483647の整数で指定します。デフォルトは，「0秒」です。

指定した時間内にJ2EEサーバが再開始された場合は，保留中のスケジュールキューが再利用され，キューイングされていたリクエストがスケジュールされます。

指定した時間を経過してもJ2EEサーバが再開始されない場合は，スケジュールキューが閉塞され，そのあとスケジュールキューの登録が削除されます。なお，スケジュールキューの閉塞およびスケジュールキューの登録の削除は，インターバル処理で実行されるため，指定した時間よりも遅れることがあります。

負荷状況監視時間間隔

スケジュールキューの負荷状況の監視間隔（ctmstartコマンドの-CTMLoadCheckIntervalオプション）を，0〜32767の整数で指定します。単位は「秒」です。「0」を指定した場合は，常に監視します。デフォルトは「10秒」です。

滞留監視

スケジュールキューの滞留監視をするかどうか（ctmstartコマンドの-CTMWatchQueueオプション）を指定します。デフォルトは「しない」です。

• する

  スケジュールキューの滞留監視をします。

  「する」を選択した場合，「監視開始滞留率」，「システム停止処理率」および「監視時間間隔」を必ず指定します。

• しない

  スケジュールキューの滞留監視をしません。

監視開始滞留率

スケジュールキューの滞留監視を開始するときのスケジュールキューの滞留率（しきい値）を，0〜99の整数で指定します。単位は「%」です。「0」を指定した場合は，常に監視します。なお，スケジュールキューの滞留率は，「リクエスト処理数÷サイズの指定値」で求められます。

システム停止処理率

システム停止するときのリクエストの処理率（しきい値）を，1〜100の整数で指定します。単位は「%」です。

監視時間間隔

スケジュールキューの滞留監視の実行間隔を1〜32767の整数で指定します。単位は「秒」です。

システム停止

システムを停止するかどうかを指定します。

タイムアウト閉塞

J2EEサーバへのリクエスト送信で，タイムアウトが発生したときにスケジュールキューを閉塞するかどうか（ctmstartコマンドの-CTMWatchRequestオプション）を指定します。デフォルトは「しない」です。

• する

  キューを閉塞します。

  「する」を選択した場合，「自動閉塞するタイムアウト発生回数」および「監視時間間隔」は必ず指定しなければなりません。

• しない

  キューを閉塞しません。

自動閉塞するタイムアウト発生回数

キューを自動閉塞するときのタイムアウト発生回数を1〜32767の整数で指定します。

監視時間間隔

タイムアウト発生回数の監視間隔を1〜32767の整数で指定します。単位は「秒」です。

［適用］ボタン

指定した情報を反映します。

［リセット］ボタン

指定した情報をリセットします。

起動コマンドオプションは，CTMの起動時に使用されます。
